Сипаттама

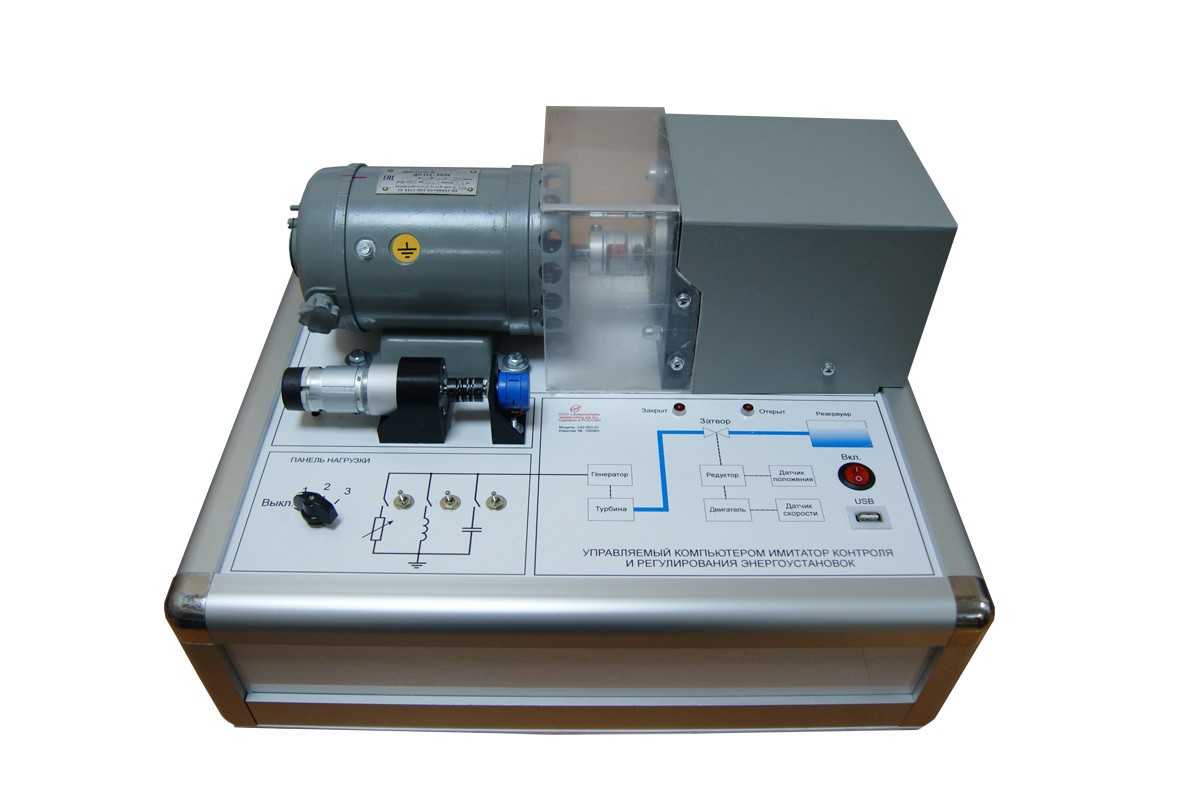

Қондырғы су электр станциясының (су электр станциясының) генерациялау тәртібін реттеуге арналған. Анодталған алюминий корпусы. Алдыңғы панельде орналасқан диаграмма элементтердің орналасуы бойынша өнеркәсіптік құрылғыға ұқсас. Реттеудің, басқарудың және модельдеудің әртүрлі аспектілері бар дидактикалық қолдану бұл құрылғымен екі жолмен жұмыс істей алатындықтан:
-Нақты уақыт режимі (Үздіксіз немесе өтпелі процестерді талдау).
-Симуляция режимі.
Блок кіріс және шығыс сигналдарын кондициялауға арналған интерфейстен тұрады. Бұл жағынан ол компьютерге және біз басқаруға тырысатын екі ішкі жүйеге қосылады: Gate және Turbo Generator ішкі жүйесі. Құрылғы нақты жүйенің әртүрлі жағдайында генератордың шығысында әртүрлі жүктемелерді орнататын бірнеше қосқыштармен жабдықталған (интерфейсте). Қақпаның ішкі жүйесі: олар қақпаның ашылуын басқаратын электр қозғалтқышынан және кейбір эмуляция механизмдерінен тұрады. Турбогенератордың ішкі жүйесі: бұл ішкі жүйе эмуляцияланған электр қозғалтқышы турбинасының айналуы қақпаның ашылу пайызына сәйкес қол жеткізілген кезде жеке немесе алдыңғы әрбіреуімен талданады. Бұл турбина жүйелік генераторға және әртүрлі жүктемелерді (индуктивті, сыйымдылық және резистивті) имитациялауға арналған жүйеге қосылған. Генератордың шығысында үш жүктеме параллель қосылған, олар энергияны тұтынуды имитациялайды.
