Сипаттама

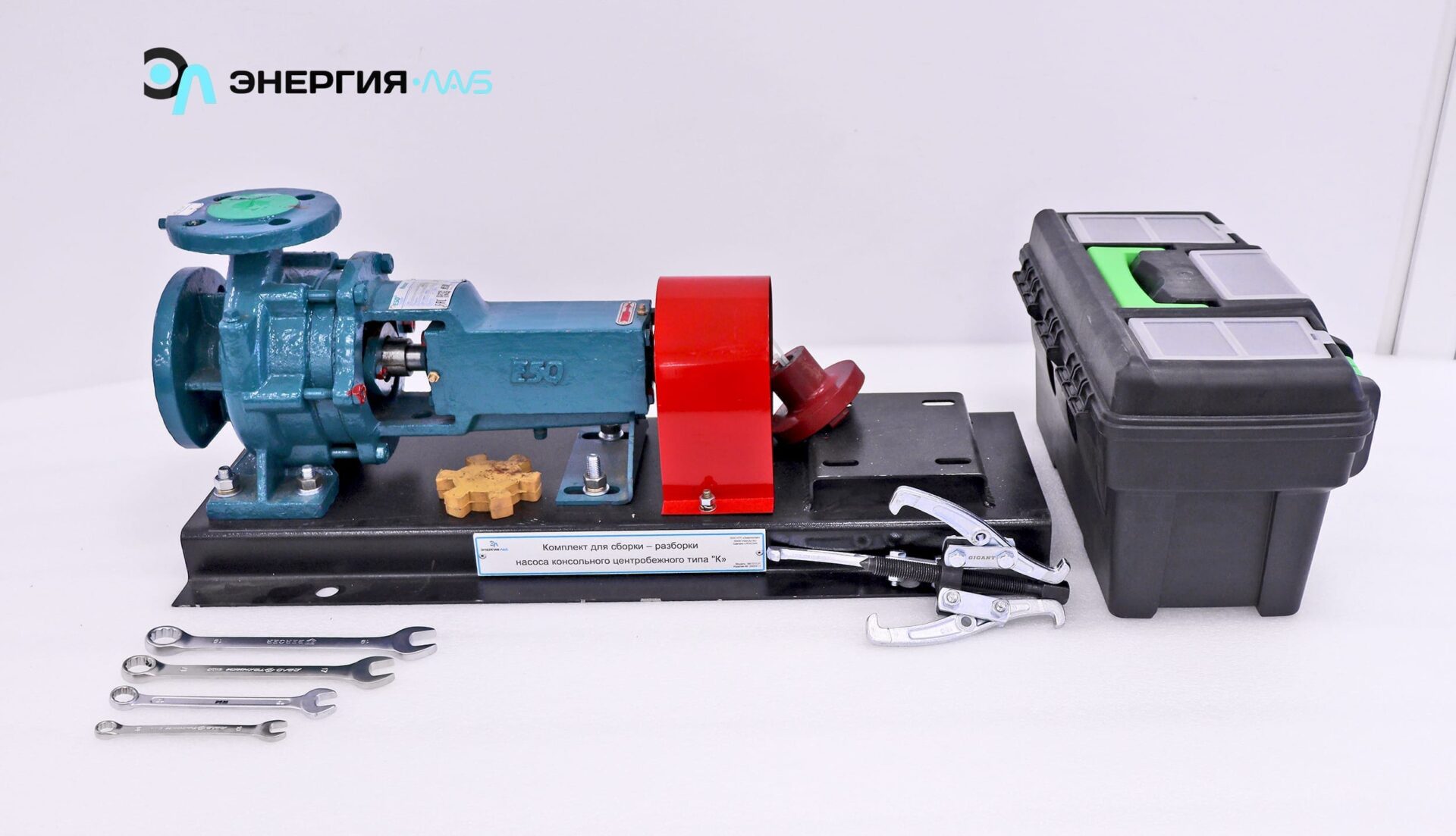

«К» типті консольдық ортадан тепкіш сорғыны құрастыру және бөлшектеу жинағы консольдық орталықтан тепкіш сорғының конструкциясын зерттеу бойынша практикалық жұмыстарға арналған.
Бөлшектеу/монтаждау үшін сорғы ретінде K50-32-125 корпусындағы тірегі бар көлденең консольді сорғы пайдаланылады. Сорғы бөлшектеуге дайындалған — консервация алынып тасталды, барлық бұрандалы қосылымдар мен айтарлықтай күш жұмсауды қажет ететін құрастыру элементтері (басу/басу) тексерілді.
Сорғы жұмыс істейтін сорғының барлық компоненттерін қамтиды. Сорғы корпусы шойыннан жасалған, корпуспен біріктірілген құю арқылы алынған кіріс және шығыс құбырлары, спиральды сақина шығатын және тірек табандары бар. Кіру құбыры айналу осінің бойымен орналасқан, шығыс құбыры тігінен жоғары бағытталған және айналу осімен бір жазықтықта орналасқан. Тығыздағыш корпусы мен мойынтіректер корпусы сорғы корпусына бекітілген.
Ортадан тепкіш доңғалақ, бір кірісті, жабық типті. Дөңгелекке сұйықтық беру осьтік. Доңғалақ айналмалы білікке орнатылады, ол өз кезегінде оған орнатылған екі мойынтіректерді қамтиды.
Барлық сорғы қосылымдары бөлшектелген және сорғыны қайта бөлшектеуге/монтаждауға дайындалған. Сорғыны жеткізу жинағына гайкалар мен болттардың өлшемдеріне сәйкес кілттер, жұмыс дөңгелегі мен мойынтіректерді алуға арналған тартқыш, тығыздағыштарды алып тастауға арналған құралдар кіреді.
