Сипаттама
Зертханалық жабдықтың жиынтығы радиотізбектерде қолданылатын жартылай өткізгіш құрылғылардың әртүрлі түрлерін тәжірибелік зерттеуге арналған.

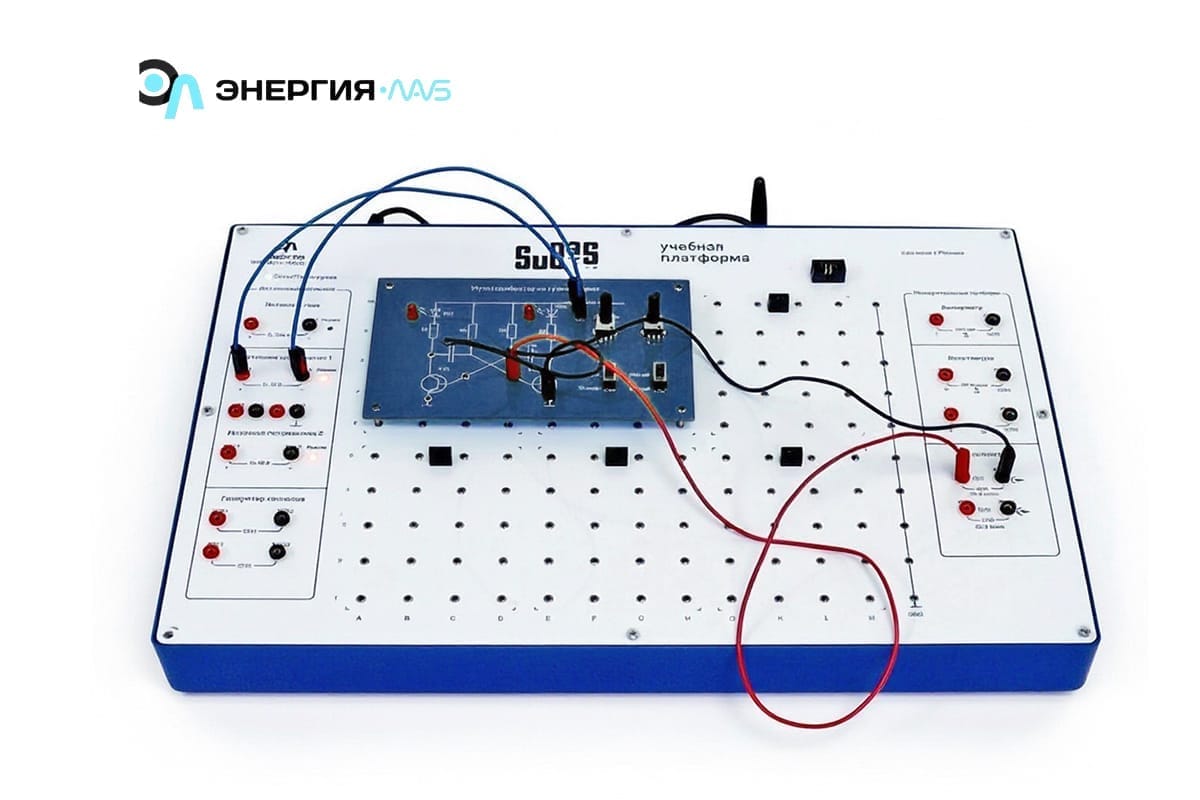

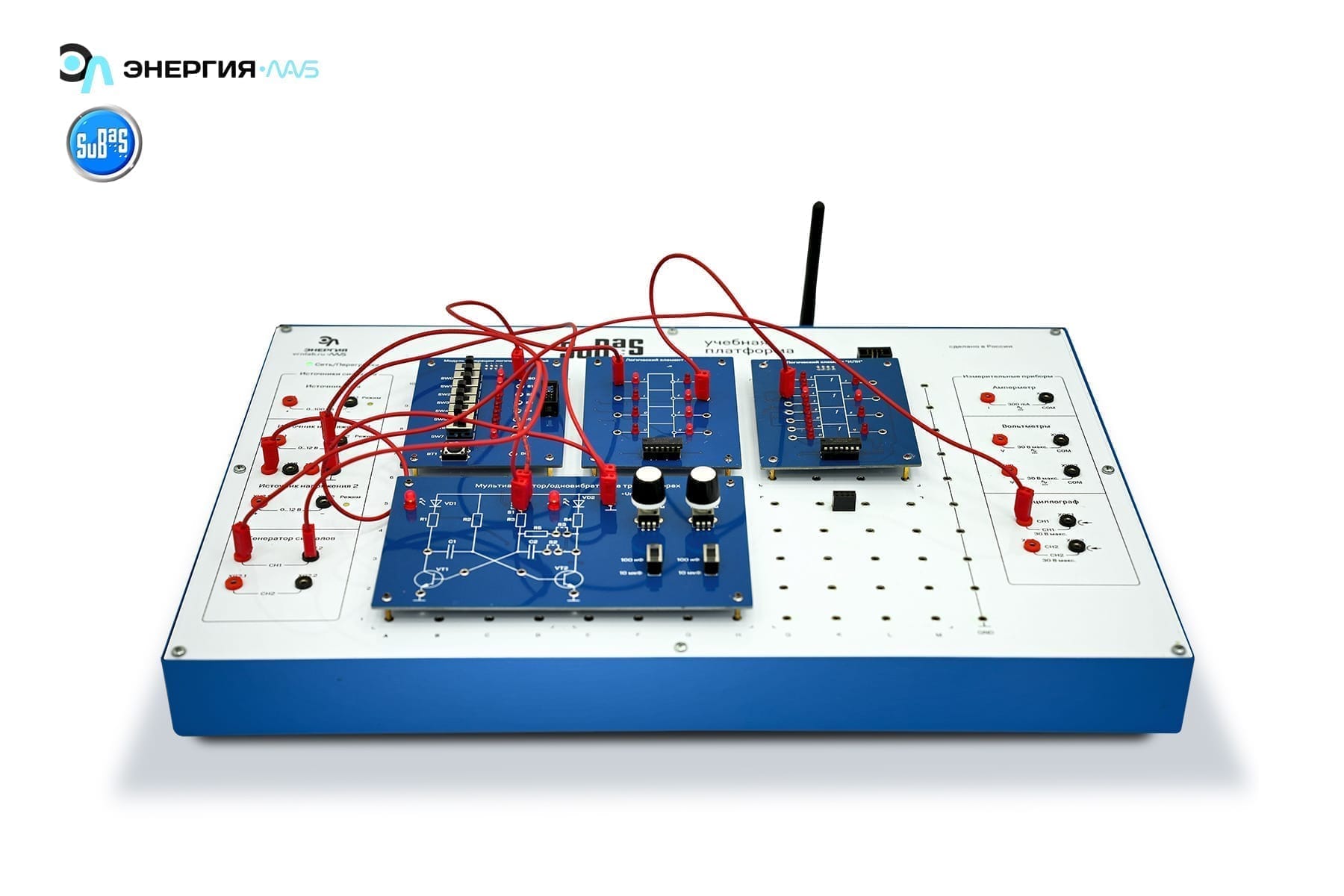

Зертханалық қондырғы моноблокты конструкцияда жасалған.
Кешен SuBaS сандық басқаруы бар әмбебап аппараттық-бағдарламалық платформаға негізделген, ол сигналдардың, кернеулердің және токтардың кірістірілген көздері, бақылау-өлшеу құралдары, байланыс және деректерді беру құрылғылары, ARM архитектурасы бар 32-разрядты микроконтроллер негізіндегі микропроцессорлық басқару жүйесі бар базалық станция болып табылады.
Компьютермен байланыс компьютер портын қорғау үшін гальваникалық оқшаулауы бар USB интерфейсі арқылы жүзеге асырылады. WiFi байланыс үшін де қолданылады.
Сигнал көздері:
1. Бағдарламаланатын ток көзі, 0,01-100 мА.
2. Бағдарламаланатын кернеу көзі, 0-12В.
3. Бағдарламаланатын сигнал генераторы, 2 арна.
4. Тұрақты кернеудің аналогтық шығысы 5 В, 500 мА.
5. Тұрақты кернеудің аналогтық шығысы 3,3 В, 500 мА.
6. Тұрақты кернеудің аналогтық шығыстары +/- 12 В, 500 мА.
Кірістер:
1. Амперметр, максималды ток 300 мА.
2. Вольтметр, максималды өлшенетін кернеу 30В.
3. Осциллограф, 2 арна.
Жинақ негізгі тәжірибелерді орындау үшін қажетті қосу сымдары мен қуат сымдарының ең аз жиынтығын білдіреді.
