Сипаттама

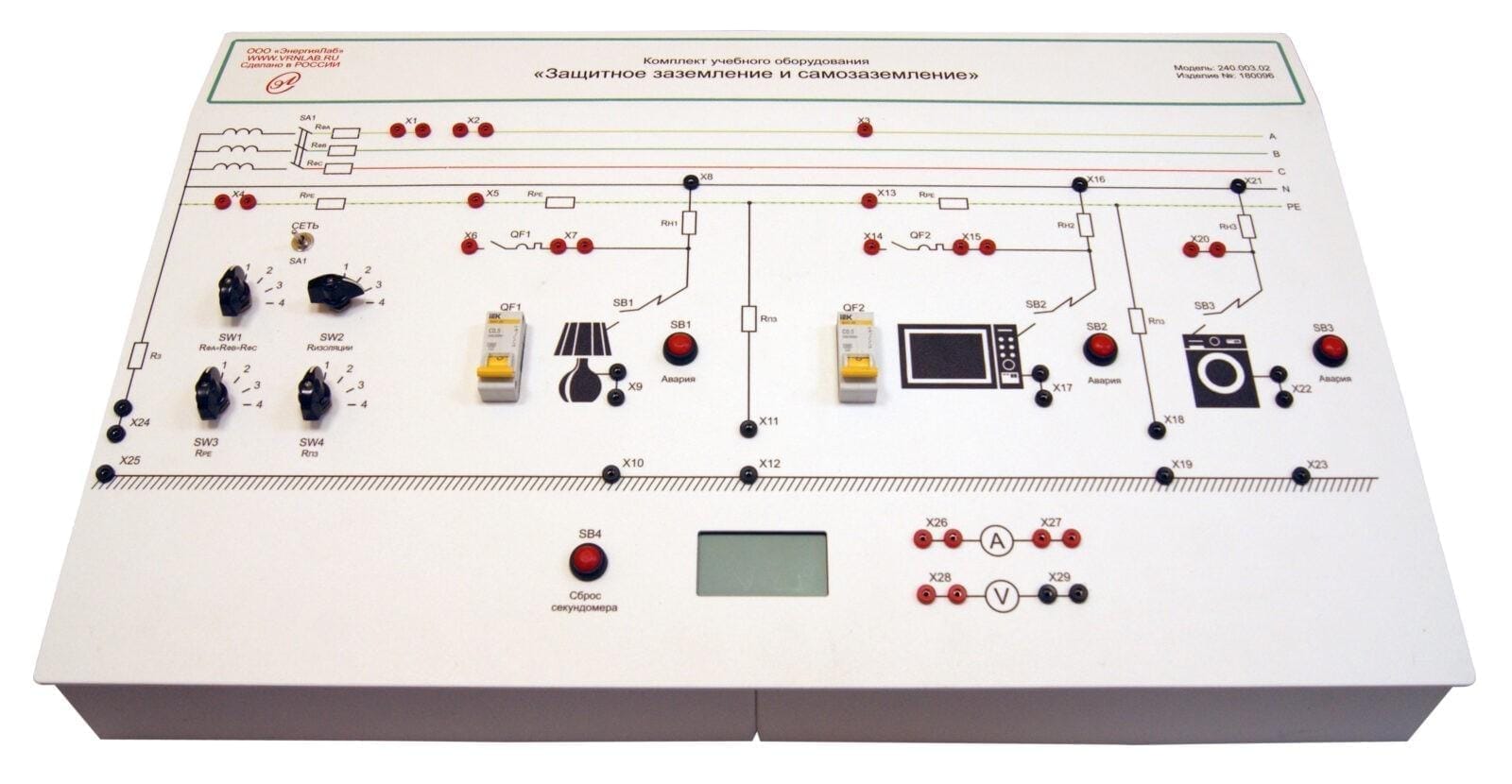

«Қорғаушы жерге тұйықтау және жерге қосу» стенді кернеуі 1000 В дейінгі электр желілеріндегі жабдықтардың қорғаныш жерге тұйықтауын және жерге қосу құрылғыларын зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған. Стенд ТН, ТТ, АТ желілерінде жабдықты және қорғанысты тиімді жерге қосу және жерге қосу әдістерін зерттеуге мүмкіндік береді.
«Қорғаныс жерге тұйықтау және жерге тұйықтау» зертханалық жабдығының жиынтығы оқшауланған және жерге тұйықталған бейтараппен 1000 В дейінгі кернеуі бар электр желілеріндегі жабдықты қорғаныш жерге тұйықтау және жерге қосу әдістері мен құрылғыларын зерттеуге, электр тогының соғуынан қорғау кезінде жерге қосу және жерге қосу құралдарының тиімділігін анықтауға мүмкіндік береді.
Конструкциялық ерекшеліктері:
— үш фазалы желінің жұмыс моделі, студенттер үшін қауіпсіз кернеуде жасалған;
— желінің фазалық сымдарының кедергісін, оқшаулау кедергісін, ПЭ өткізгіштерінің секцияларының кедергісін және қайталанатын жерге қосу өткізгіштерінің кедергісін өзгертуге мүмкіндік береді;
— 3 электр тұтынушылардың үлгілері, олардың екеуі токтан қорғанысы бар автоматты ажыратқыштар арқылы қосылады;
— цифрлық вольтметр желінің фазалық кернеуін және электр тұтынушылардың корпустарындағы кернеуді өлшейді;
— сандық амперметр желінің әртүрлі нүктелеріндегі ақаулық токтарды өлшейді;
— ток қорғанысының әрекет ету уақыты ақаулық токтардың әртүрлі мәндерінде өлшенеді;
— аспаптың көрсеткіштері нақты желідегі параметр мәндеріне сәйкес келеді.
