Сипаттама

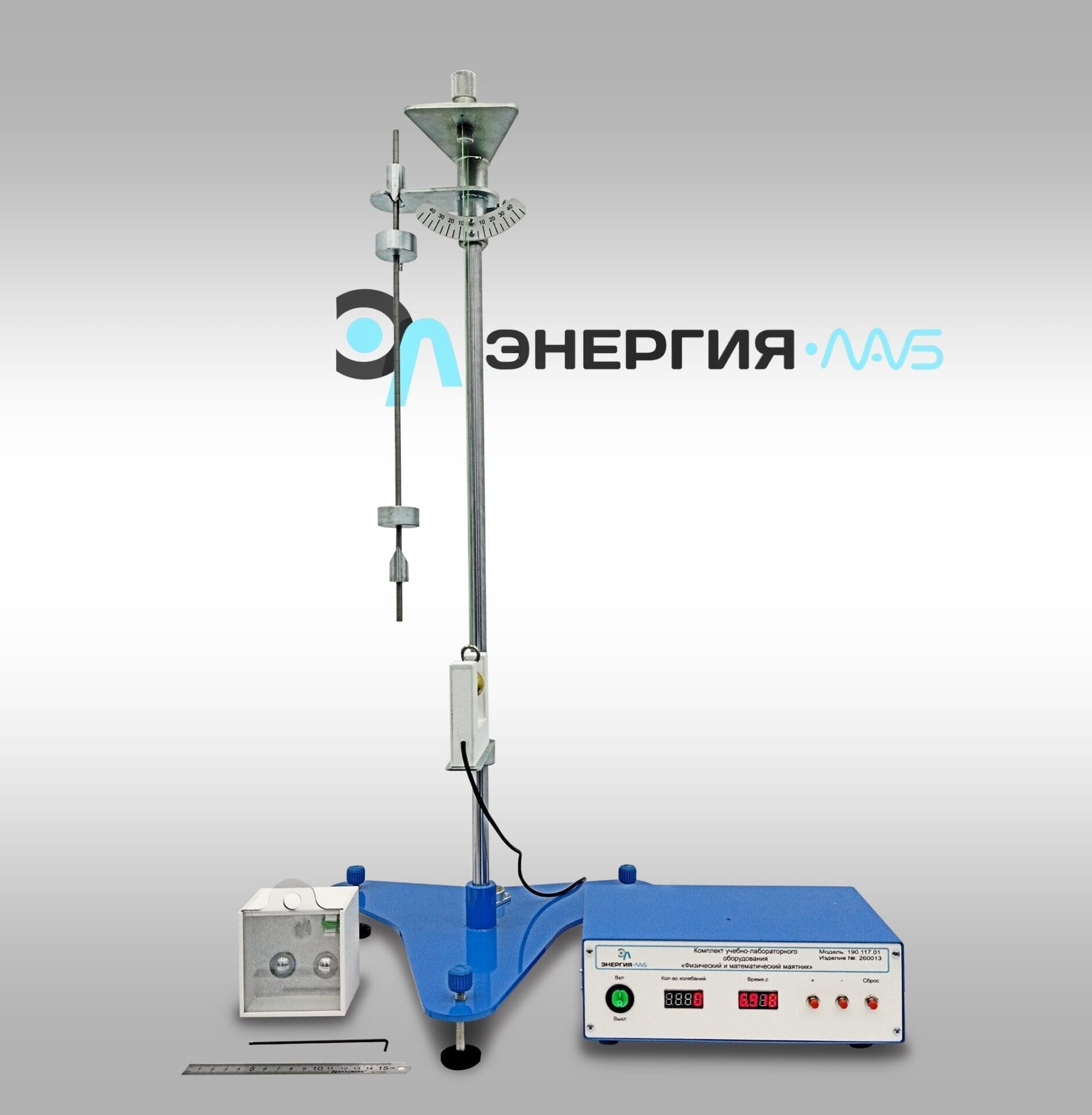

Зертханалық қондырғы физикалық-математикалық маятниктердің гармоникалық тербелістерін зерттеуге және ауырлық күшінің үдеуін анықтауға арналған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған. Негізге миллиметрлік шкаласы бар стенд орнатылған.
Физикалық маятник цилиндрлік таяқша түрінде жасалған. Үшбұрышты призма тірегі мен екі бірдей салмақты штанганың ұзындығы бойымен жылжытуға және дұрыс жерлерде бұрандалармен бекітуге болады. Призма тірегінің шеті маятниктің айналмалы осі болып табылады. Маятник штангасында салмақ пен призма арасындағы қашықтықты өлшеуге мүмкіндік беретін әрбір 10 мм сайын сақина ойықтары бар.
Физикалық маятник пышақ тірегі бар сөреге орнатылған.
Математикалық маятник тік тірекке орнатылған сөреге орнатылған. Айналмалы втулкалар сөреге бекітіледі, оған жара жібі бар жіп ұстағышы бекітіледі. Жіптің ұзындығы стендке қолданылатын сантиметрлік шкала бар сызғыштың көмегімен өлшенеді. Жіптің соңына салмақ бекітіледі. Жүк ретінде әртүрлі материалдардан жасалған және әртүрлі салмақтағы шарлар пайдаланылады.

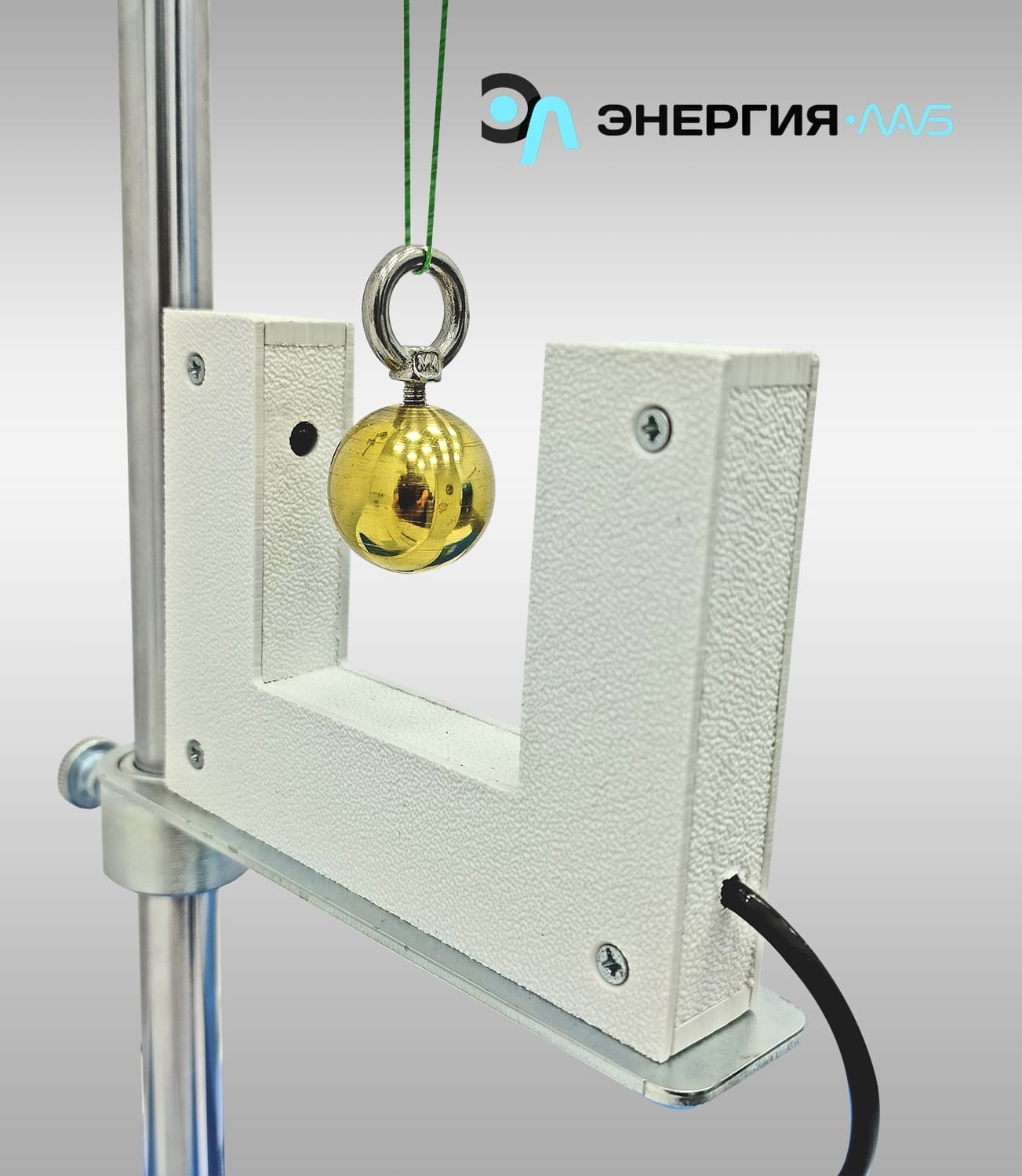

Оптикалық сенсорды орналастыру үшін сөренің төменгі жағында каретка орнатылған. Кареткаға маятниктердің тербеліс периодын жазатын оптикалық сенсор орналастырылған.

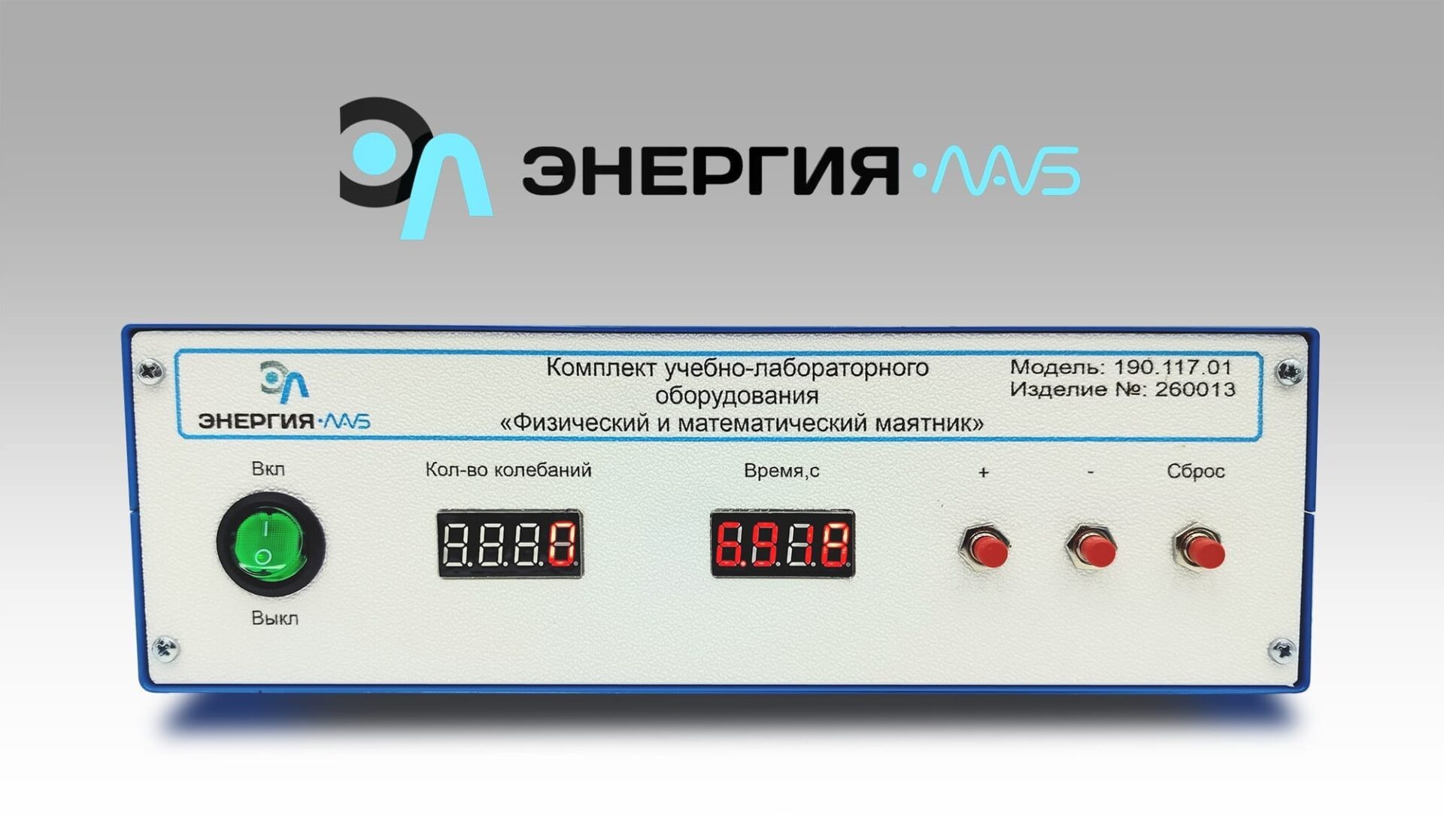

Динамикалық параметрлерді жазу үшін басқару блогында орналасқан электрондық секундомер және позиция сенсоры қолданылады.
