Сипаттама
Зертханалық қондырғы әртүрлі демпферлік жағдайлардағы еріксіз және еркін тербелістерді зерттеуге арналған.

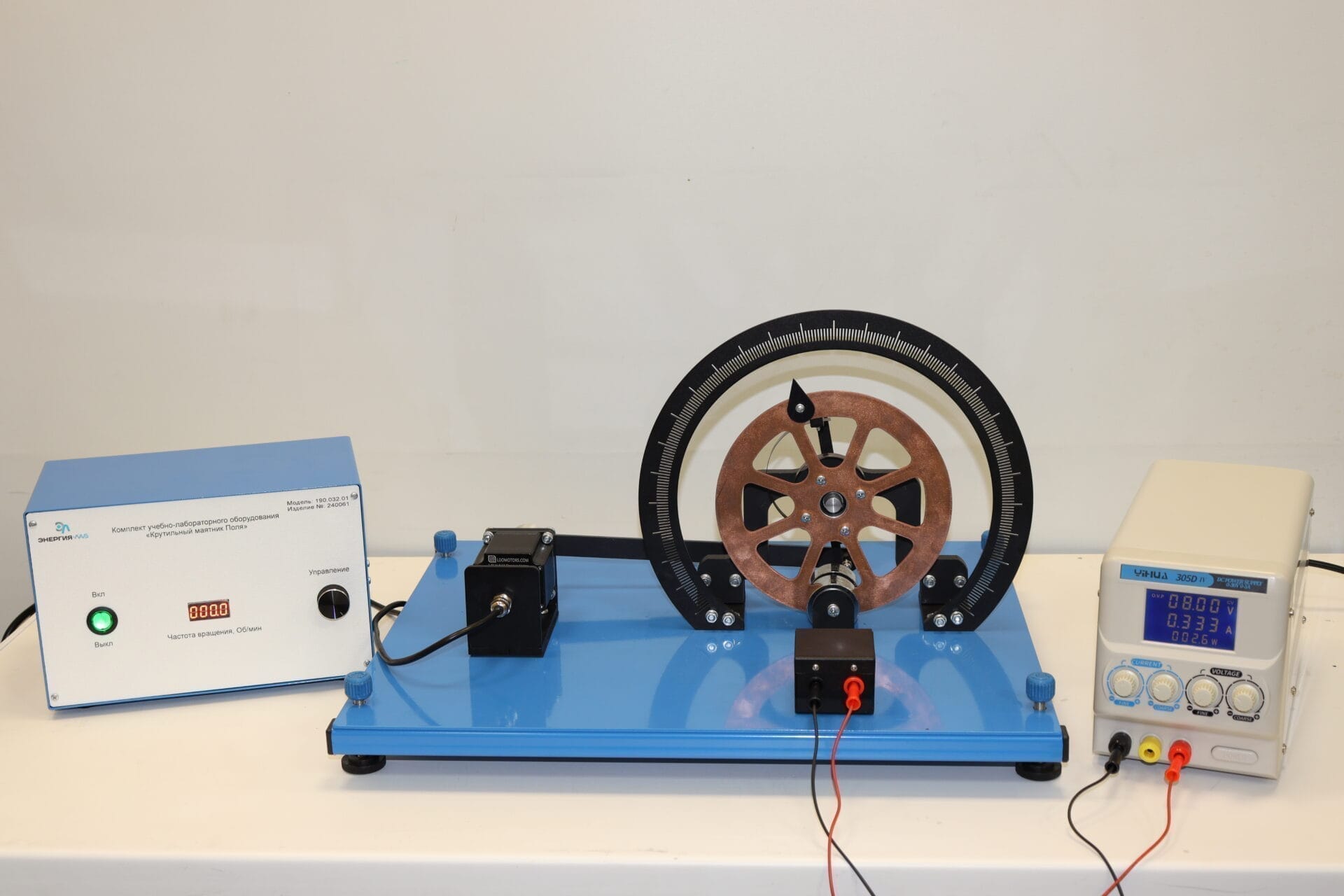

Зертханалық қондырғы механикалық және электронды блоктан тұратын жұмыс үстелі типті кеңістіктік құрылым болып табылады.
Механикалық блок платформаға орнатылған және ұнтақ бояумен қапталған дәнекерленген құрылым болып табылады.
Спиральді серіппеге симметриялы дене (жұқа металл диск) бекітілген. Серіппе тепе-теңдік күйінен шығарылады, содан кейін диск дискінің инерция моменті мен демпферлік коэффициентіне байланысты периодпен тербелмелі қозғалысты орындай бастайды.
Дискінің мәжбүрлі гармоникалық тербелістері жүйеде дискі бекітілген серіппе орнатылған білікті, айналу жиілігін өзгертуге болатын қозғалтқышпен жалғау арқылы жасалады. Мұндай жүйе өріс маятнигі деп аталады.
Секундомердің көмегімен Өріс маятникінің бұрыштық орын ауыстыруының амплитудасының қозғалтқыштың айналу жиілігіне тәуелділігі өлшенеді.
Жүйедегі демпферлік коэффициент электромагнит арқылы тұрақты электр тогын өткізу арқылы өзгереді, оның арасындағы аралықта маятниктің металл дискісі қозғалады. Кернеу мен ток сыртқы қуат көзінен орнатылады. Диск магнит өрісінде қозғалған кезде, онда Фуко токтары индукцияланады, бұл ақыр соңында қосымша тежеу моментінің пайда болуына әкеледі.
Электрондық блок қадамдық қозғалтқыштың жұмысын басқаруға және қозғалтқыштың айналу жиілігін орнатуға арналған.
