Сипаттама

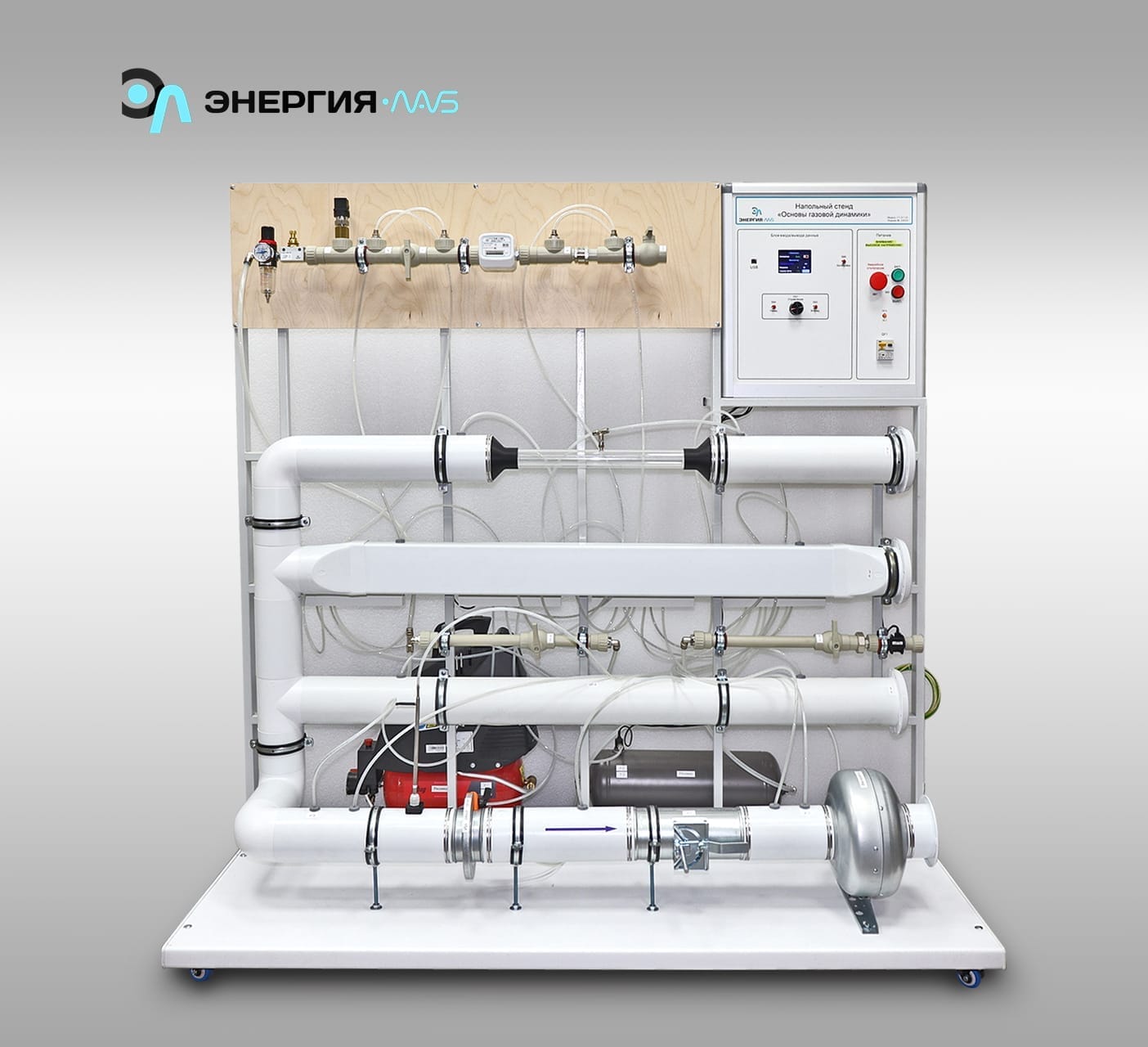

Зертханалық стенд газ динамикасының негіздері бойынша зертханалық және практикалық сабақтар топтамасын өткізуге арналған.
Стенд еденге орнатылады және полимер бояуы бар құбырлы болат профильден жасалған тірек жақтаудан тұрады.
Екі секция рамаға тұрақты түрде орнатылады: жоғары қысымды секция және төмен қысымды секция.
Төмен қысым бөлімі:
1. Жүйеге ауа беру үшін арналған кіріс бөлімі. Жүйедегі ағын жылдамдығы ирис клапаны, желдеткіш қуатын реттеу және анемостат арқылы өзгертіледі. Құбырға Pitot-Prandl түтігі орнатылған.
2. Қабырғалары 100 және 40 мм болатын тікбұрышты құбырдың қимасы. Құбыр тікбұрышты құбырдың сипаттамаларын зерттеуге арналған.
3. Диаметрі 100 мм және ұзындығы 1000 мм дөңгелек құбырдың қимасы. Құбыр шеңберлі құбырдың сипаттамаларын зерттеуге арналған.
4. Ауыспалы қимасы бар құбыр арқылы ауа өткенде энергияның сақталу заңын зерттеу бөлімі. Бөлім диаметрі 100 мм болатын дөңгелек құбырмен және диаметрі 40 мм болатын құбырдың мөлдір бөлігімен ұсынылған.
Жоғары қысымды бөлім:
1. Жергілікті кедергідегі қысымның жоғалуын зерттеуге арналған бөлім: диафрагма, реттелетін клапан.
2. Қабылдағыштан ауаның шығуын зерттеу аймағы. Сайттан шығатын жерде шығын өлшегіш орнатылған.
Тұғырға орнатылған сенсорлар өлшеу жүйесіне қосылған.
