Сипаттама
Зертханалық қондырғы газ процестерін зерттеу бойынша зертханалық жұмыстардың циклін орындауға арналған.

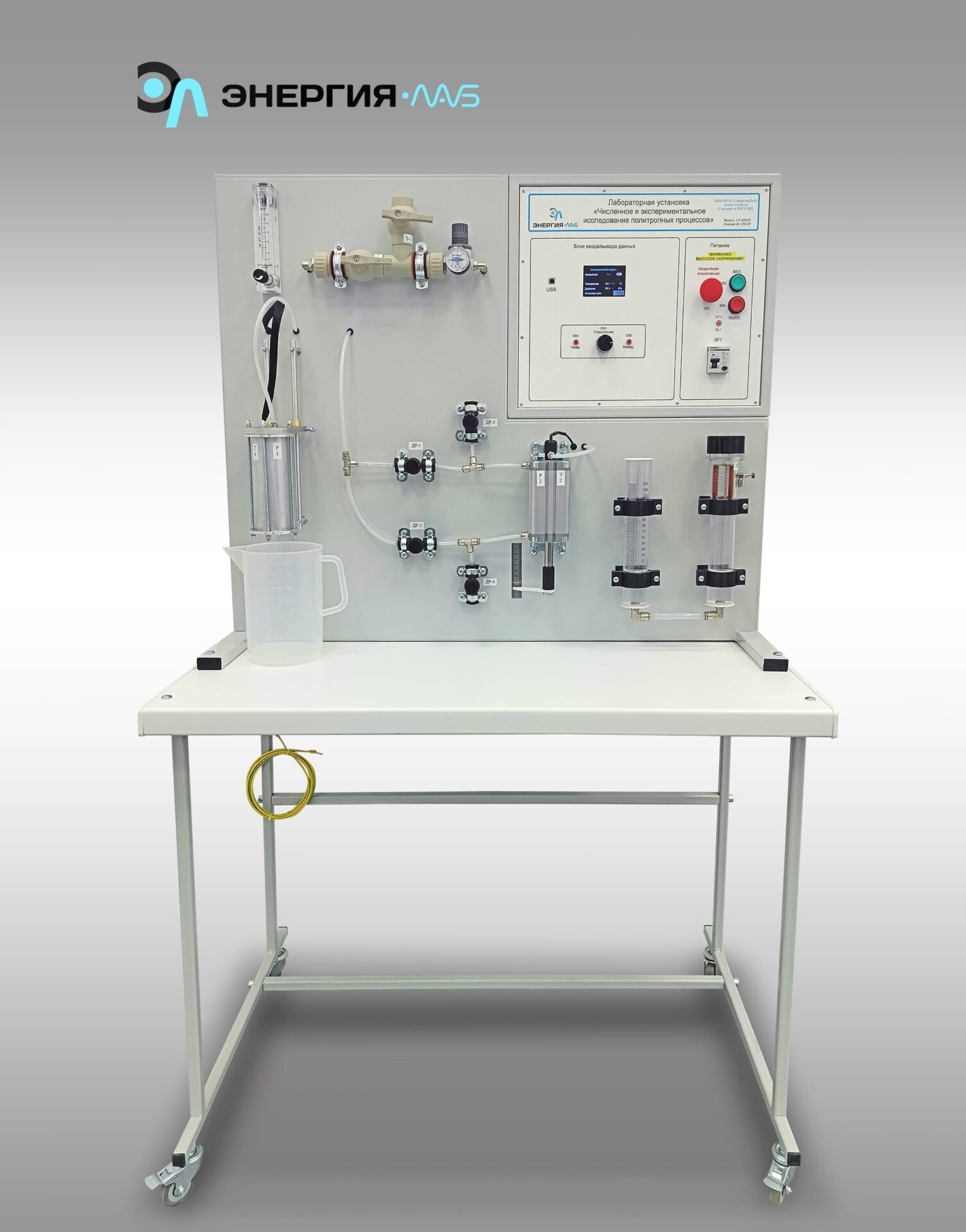

Зертханалық қондырғы зертханалық үстелге қойылған.

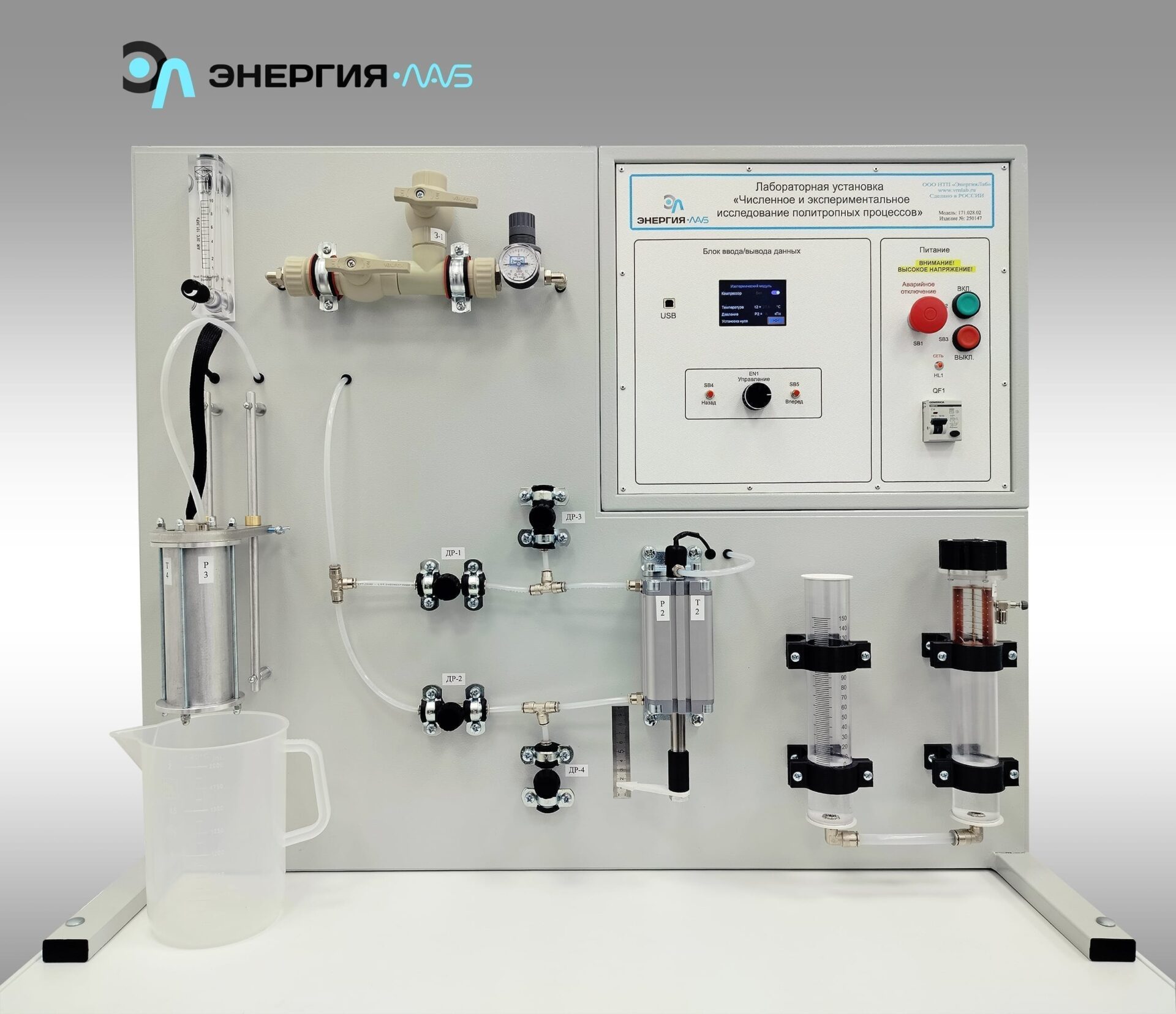

Модульдер зертханалық қондырғыға орнатылған.
1. Изохоралық процесті зерттеу модулі ішкі диаметрі 52 мм, ұзындығы 120 мм болатын герметикалық ыдыс болып табылады. Контейнерде қыздыру элементі, сондай-ақ температура мен қысым сенсорлары бар. Қыздырғыштың қуаты басқару блогынан басқарылады.
2. Изотермиялық және политропты процестерді зерттеуге арналған модуль камераның көлемін өзгертуге мүмкіндік беретін поршень орнатылған пневматикалық цилиндр болып табылады. Поршень диаметрі D = 50мм, поршеньдік жүріс h = 70мм. Модуль камерасында қысым мен температура сенсорлары орнатылған. Камераның көлемі штангаға орнатылған сызғыштың көмегімен есептеледі. Поршеньдің орны үстелге орнатылған компрессордан ауа арқылы өзгертіледі. Қысымды беруді және босатуды реттеу Dr-1 — Dr-4 дроссельдері арқылы жүзеге асырылады.
3. Изобаралық процесті зерттеу модулі ішкі диаметрі 41 мм құбырдан жасалған U-манометр, құбырға орнатылған сызғыш арқылы көлемнің ұлғаюын көзбен көруге және өлшеуге мүмкіндік береді. Құбырдың жоғарғы бөлігінде жылытқыш орнатылған, оның қуаты басқару блогынан реттеледі. Модульде температура сенсоры бар. DR-5 дроссель экспериментке дейін және одан кейін модульдегі қысымды атмосфералық қысыммен теңестіреді.
Қыздырғыштарда қорғаныс жүйесі орнатылған.
