Сипаттама
Конденсация процесін зерттеуге арналған зертханалық қондырғы бір көлденең құбырлардағы (тегіс және қанатты) конденсация процесін зерттеу бойынша зертханалық және практикалық жұмыстарды жүргізуге арналған.

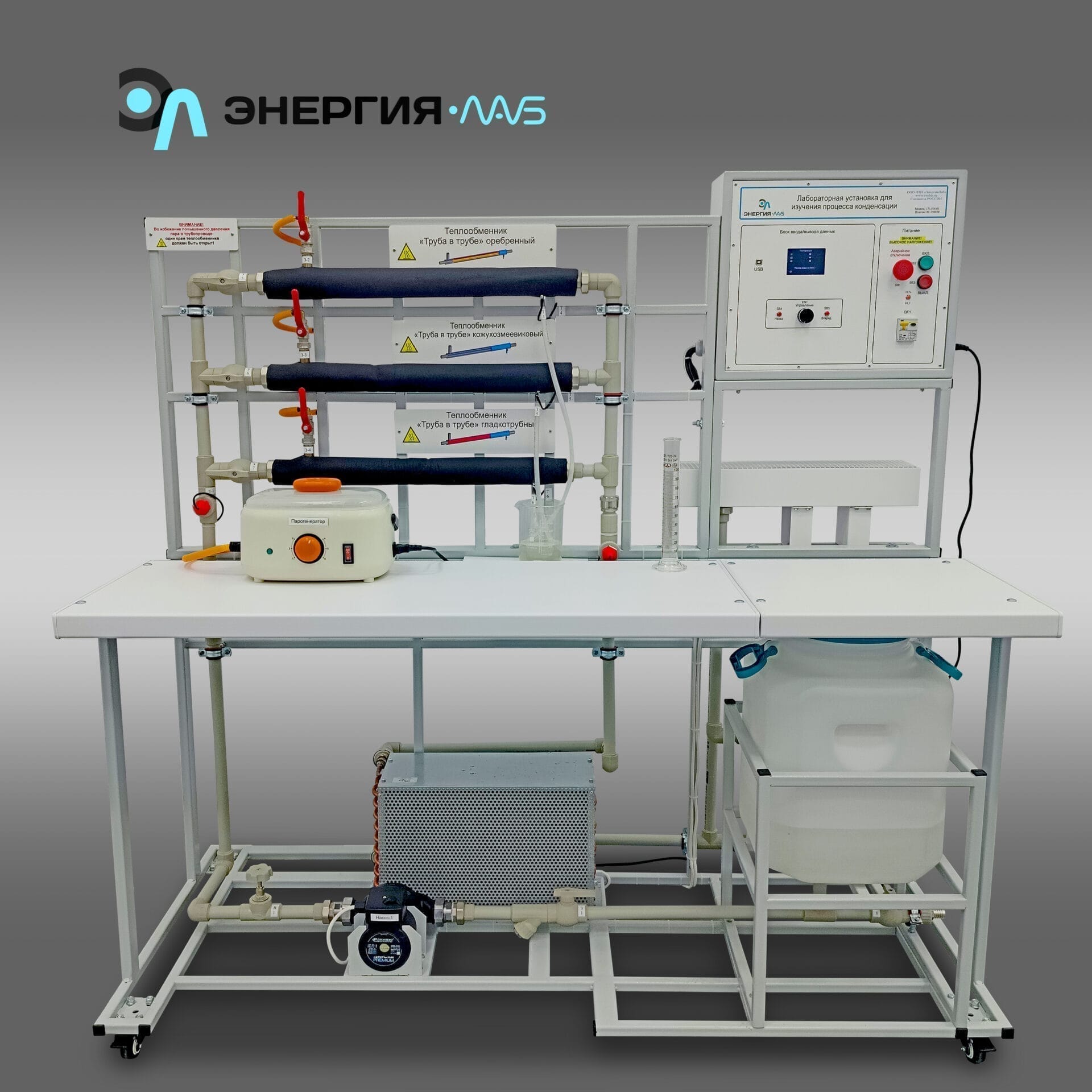

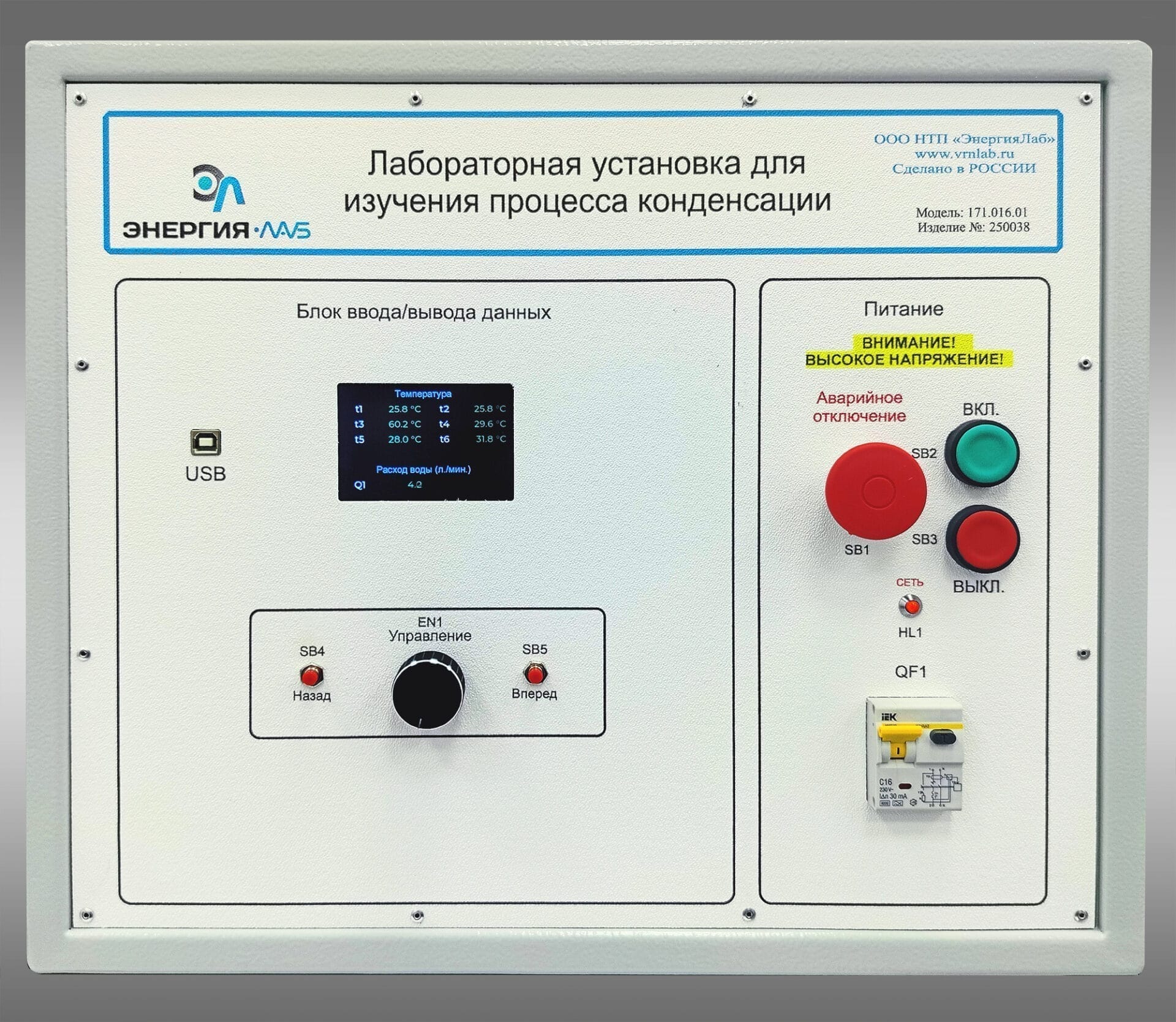

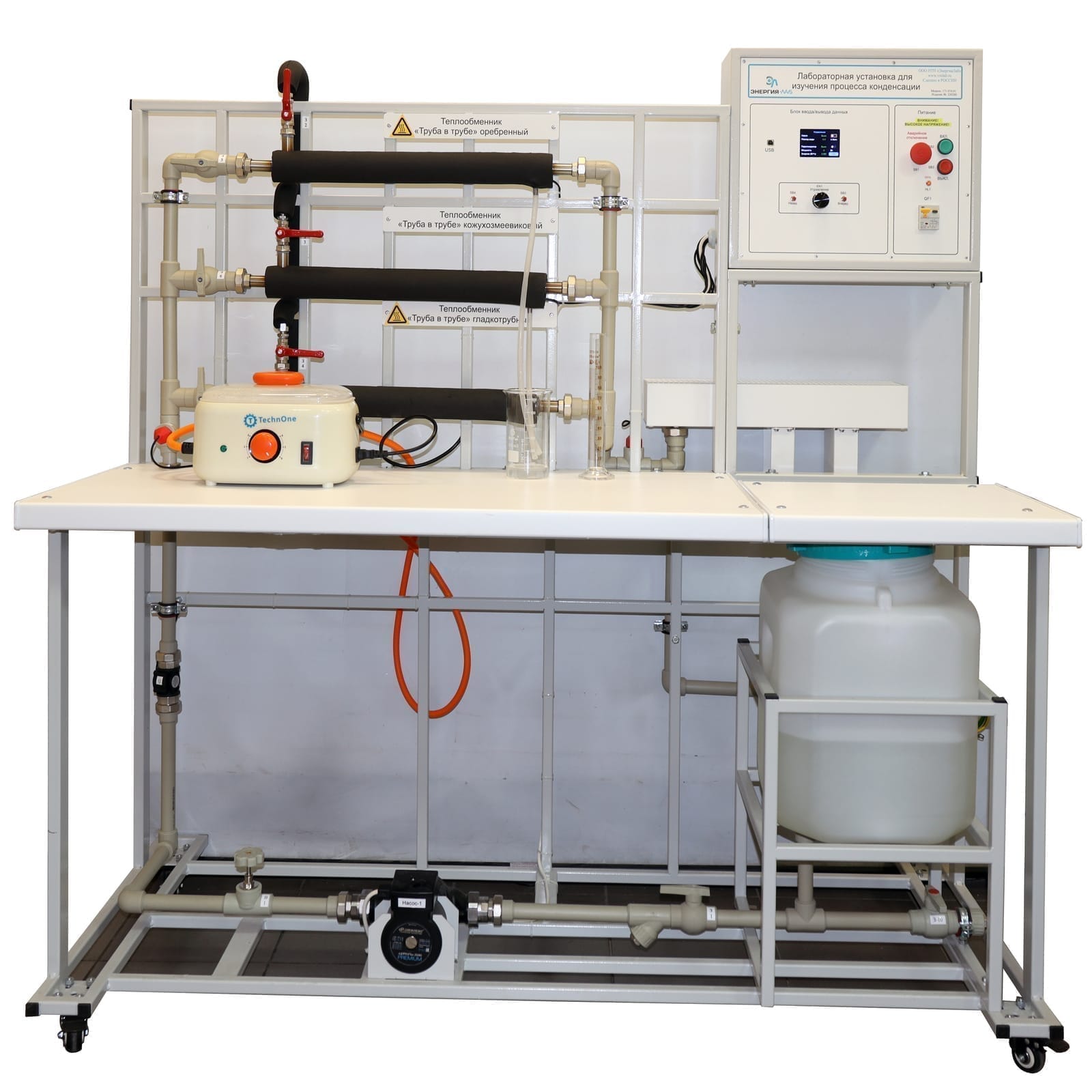

Қондырғы жылу алмастырғыш-конденсатордан (үш модуль), буландырғыштан (бу генераторы) және конденсатты өлшегіштен тұрады. Бу генераторы электр жылытқышымен жабдықталған, оның жылу қуаты басқару блогымен жазылады.
Бу генераторынан шыққан бу жылу алмастырғышқа түседі, онда құбырдың ішкі бетінде конденсацияланады. Су буының конденсаты өлшеуіш ыдысқа түседі. Салқындату суы сақинада қозғалады, оның ағыны сорғы жылдамдығымен реттеледі және ағын датчигі арқылы басқарылады. Материал ағындарының температурасы басқару блогына қосылған температура сенсорлары арқылы өлшенеді.
Зертханалық жұмыс үшін стендте баспайтын болаттан жасалған үш модуль бар:
— ішкі диаметрі 21 мм, сыртқы диаметрі 25 мм, ұзындығы 500 мм бір тегіс құбыр;
— ішкі диаметрі 12 мм, сыртқы диаметрі (қанат бетінің) 20 мм, ұзындығы 500 мм қанатты (гофрленген) құбыр;
— қабықшалы жылу алмастырғыш. Ішінде катушка арқылы қосылған ішкі диаметрі 6 мм және сыртқы диаметрі 8 мм 5 түтік бар.
Барлық құбырлар ішкі диаметрі 29 мм, сыртқы диаметрі 33 мм, ұзындығы 500 мм болатын жылу алмастырғыш құбырға (суық су үшін) орналастырылған.
