Сипаттама

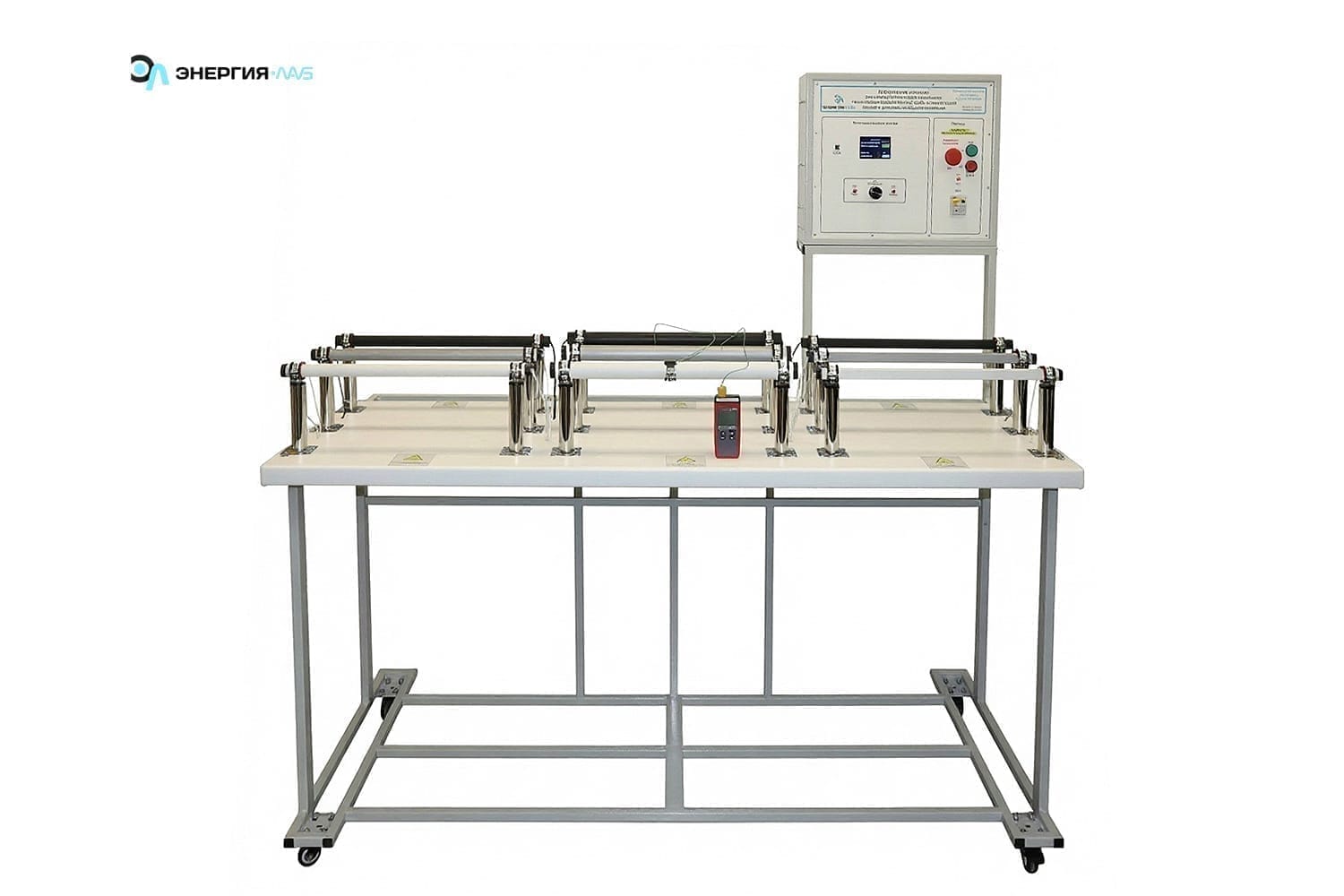

Зертханалық қондырғы еркін конвекция жағдайында көлденең құбырдың конвективті жылу алмасуы және жылу сәулеленуі арқылы бірлескен жылу беру процесін эксперименталды түрде зерттеуге арналған.
Зертханалық блок еденге орнатылған және полимерлі бояумен құбырлы болат профильден жасалған тіреуіш жақтаудан тұрады.
Сынақ үлгілері рамалық негізде үстелдің үстіңгі тақтайына орнатылады және стендті басқару блогы орнатылды.
Зерттеу объектісі – ұзындығы 480 мм көлденең құбыр:
— диаметрі 25 мм дөңгелек;
— диаметрі 34 мм дөңгелек;
— шаршы 20х20 мм.
Құбырлар тот баспайтын болаттан жасалған, қабырғасының қалыңдығы 2 мм. Құбырлардың ішінде ұзындығы бойынша біркелкі жылытуды қамтамасыз ететін электр жылытқышы бар. Осьтік бағытта жылу шығынын азайту үшін құбырлардың ұштары жылу оқшаулағыш тығынмен жабылады. Үлгілер бір-бірінен сәуле шығару бетінің күйінде ерекшеленеді. Құбырлардың келесі түстері бар: қара, сұр және ақ.
Зерттелетін үлгілердің бетіндегі температура сыртқы температура сенсорының көмегімен өлшенеді.
Бөлінетін және қоршаған ортаға берілетін жылу мөлшері электр энергиясын тұтынумен анықталады. Электр жылытқышы тұтынатын қуатты басқару блогынан реттеуге болады. Жылытуға жұмсалған қуат басқару блогының экранында көрсетіледі.
Тұғырға орнатылған сенсорлар өлшеу жүйесіне қосылған.
