Сипаттама
Зертханалық қондырғы электромагниттік толқындардың когеренттілігі мен монохроматтылығы құбылысын және оптикалық диапазондағы толқындардың интерференциясы құбылысын зерттеуге арналған.

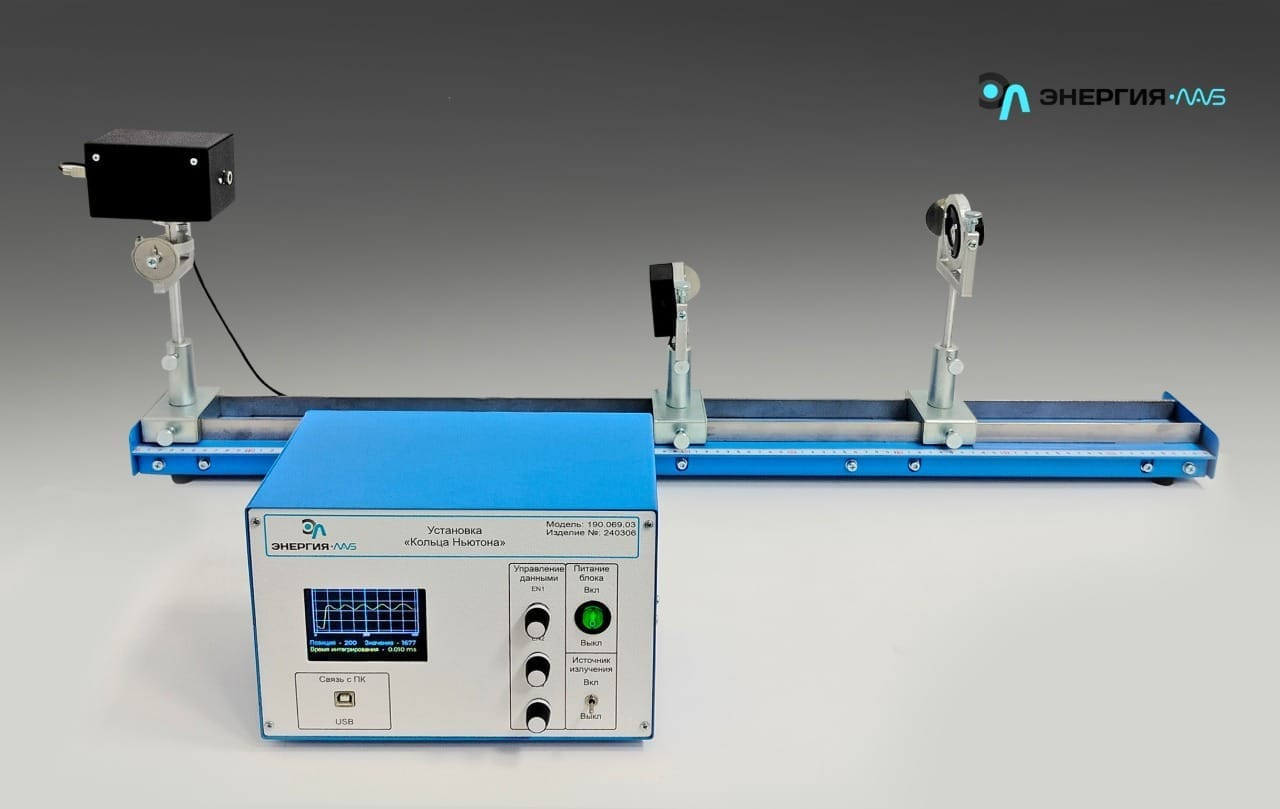

Зертханалық қондырғы оптикалық стенд болып табылады, онда оптикалық схеманың элементтері рейтингтерді қолдану арқылы орнатылады:
— жарықтандыру блогы;
— кедергі блогы;
— қабылдау блогы;
– мәліметтерді өңдеу блогы;
– оптикалық орындық.
Кірістірілген сәулелендіргіштері бар жарықтандыру блогы. Жинақ толқын ұзындығы 650 нм қызыл лазерден, толқын ұзындығы 520 нм жасыл сәуледен тұрады. Жазық толқынды қалыптастыру үшін лазер корпусында микроконденсатор бар, оның реттелуі сақинаның ұшын айналдыру арқылы жүзеге асырылады.
Интерференциялық блокқа мыналар кіреді: блоктың көлбеу бұрышын өзгертуге мүмкіндік беретін оправка, линзаның сфералық бетінің ортасына тиіп тұрған жазық-дөңес линза және жазық-параллель пластина бекітілген пластикалық корпус.
Блок Ньютон сақиналарын құрайды.
Қабылдау блогы – зарядпен байланыстырылған құрылғылардан тұратын желі. Сызғыш корпусқа орнатылған. Блоктың дизайны оптикалық орындыққа қатысты сызғыштың көлбеу бұрышын өзгертуге мүмкіндік береді. Сызғыш деректерді өңдеу блогына қосылған.
Қабылдау блогы оптикалық сәулеленуді электрлік сигналға түрлендіруге арналған.

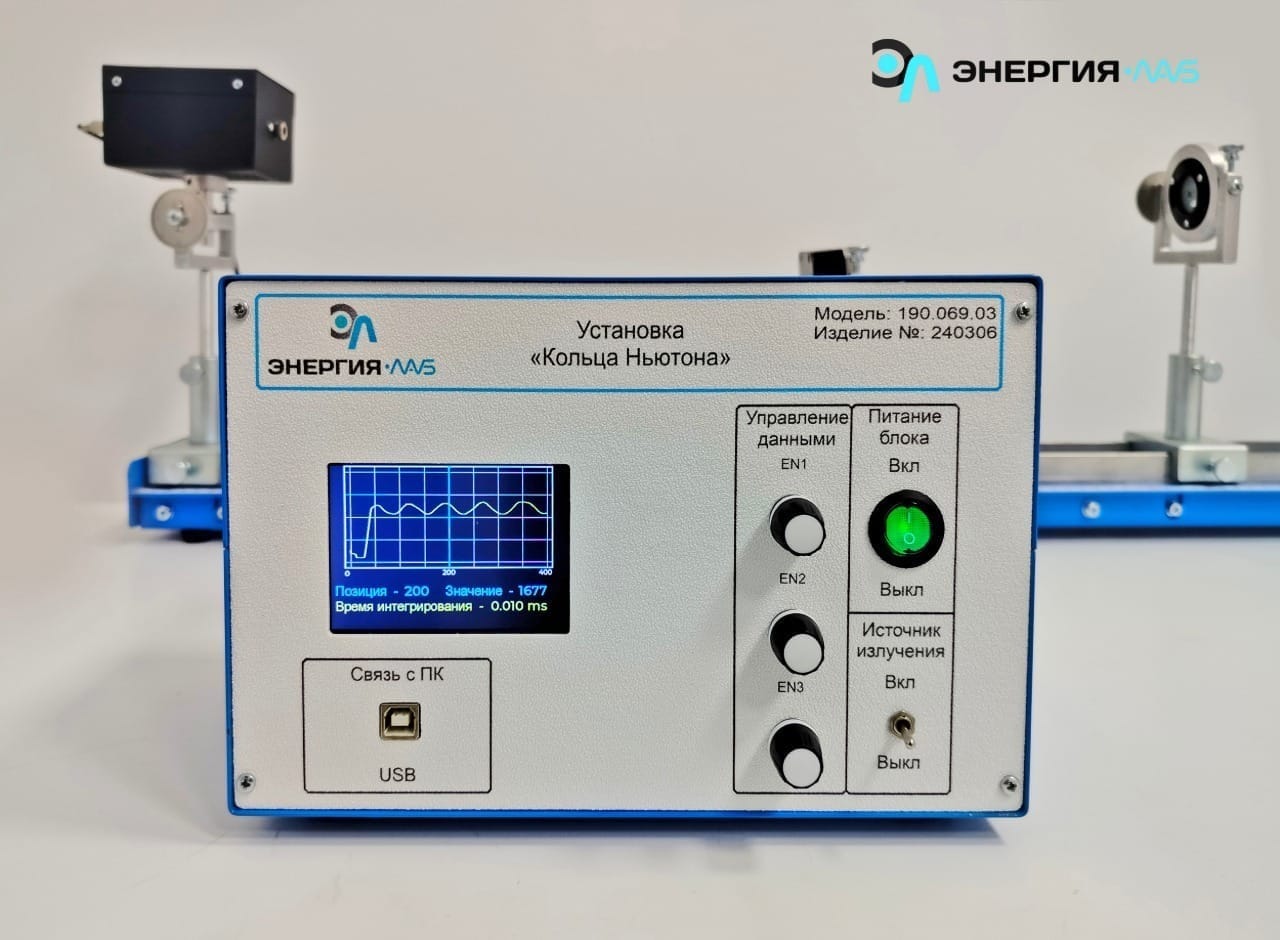

Деректерді өңдеу блогы ұнтақпен қапталған болаттан жасалған корпус болып табылады. Алдыңғы және артқы панельдері ABS пластиктен жасалған.
