Сипаттама
«Криогендік және тоңазытқыш жабдықтары» зертханалық стенді бастауыш кәсіптік, орта кәсіптік және жоғары кәсіптік білім беру ұйымдарында негізгі және терең кәсіби білім мен дағдыларды алу үшін зертханалық және тәжірибелік сабақтарды өткізеді.

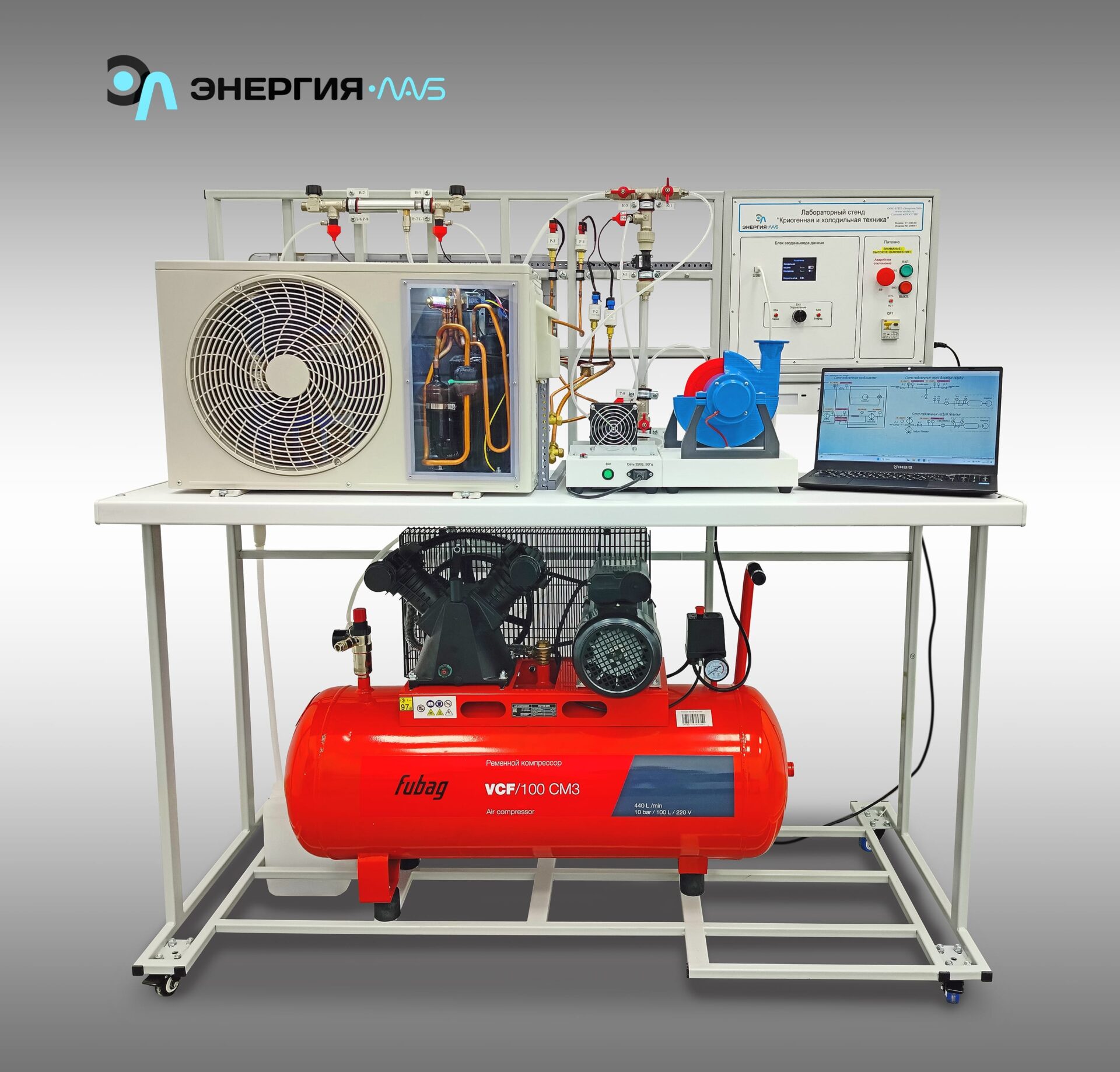

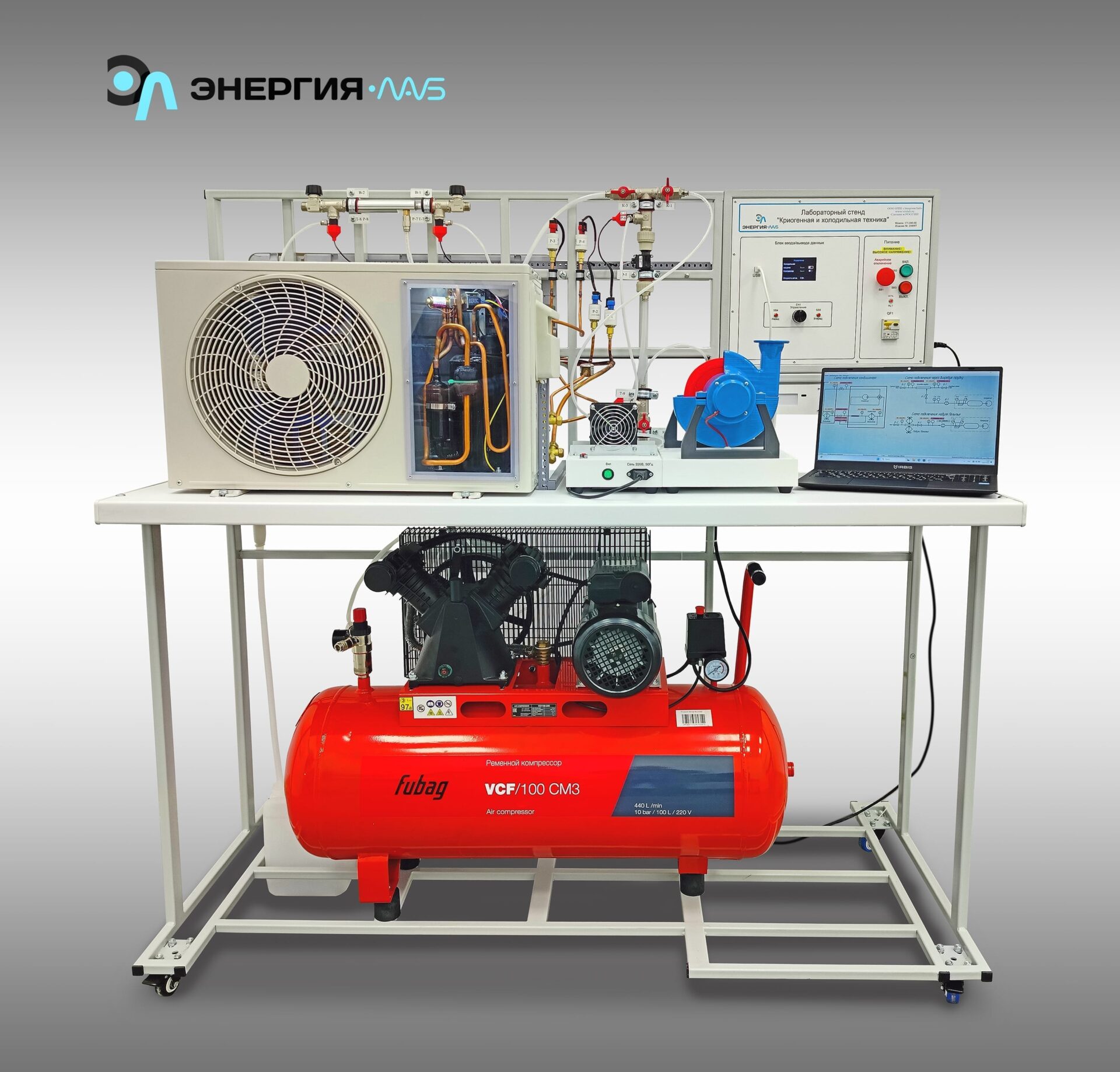

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізі болып табылады. Негізде тежегіштері бар айналмалы дөңгелектер бар. Стендті басқару блогы, бу компрессиялық тоңазытқыш қондырғысының моделі және тоңазытқыш қондырғының үлгісі жақтау негізіне орнатылған.
Болат табақтан жасалған және ашық сұр түсті ұнтақ бояумен боялған басқару блогы. Алдыңғы панель сызаттарға, чиптерге және тұғырды ұзақ уақыт пайдалану кезінде туындауы мүмкін басқа да зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы кемінде 4 мм, ақ түсті «шагыл» құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
Кепілді жөндеу кезінде бөлшектеуге ыңғайлы болу үшін блок тірек жақтауына бұрандалы.
Зертханалық қондырғы келесі құрылғыларды қамтиды
Бу-сығымдағы тоңазытқыш қондырғысының үлгісі. Модель температура мен қысым датчиктерімен жабдықталған, олар бу-сығымдағы тоңазытқыш қондырғысының циклінің параметрлерін анықтауға мүмкіндік береді.
• Пельтиер элементтеріне негізделген, компрессорға қосылған тоңазытқыш қондырғысының үлгісі. Модель модельдің әртүрлі нүктелерінде орнатылған температура сенсорларымен жабдықталған. Барлық сенсорлар стендтің өлшеу жүйесіне қосылған.
• Температура және қысым сенсорлары орнатылған құйынды түтік, тірекке орнатылған компрессорға қосылған.
Зертханалық қондырғыда ARM архитектурасы бар 32-биттік микроконтроллер негізінде жүзеге асырылған және атқарушы механизмдерді басқаруға, компьютермен байланысуға, деректерді жинауға және өңдеуге арналған микропроцессорлық басқару жүйесі бар. Өлшеу деректерін тасымалдау үшін стенд компьютерге қосыла алуы керек. Компьютермен байланыс компьютер портын қорғау үшін гальваникалық оқшаулауы бар USB интерфейсі арқылы жүзеге асырылуы керек.
Стенд деректер алмасу және басқару модулі (ноутбук сияқты) және бағдарламалық пакет ретінде компьютерді қамтиды.
Бағдарламалық қамтамасыз ету пакеті жабдыққа мүмкіндік береді:
1) Графиктерді құру және алынған өлшеу нәтижелерін салыстыру үшін зертханалық қондырғылардың өлшеу құралдарынан алынған деректерді графикалық түрде көрсету.
2) Графиктерді кестелік және графикалық түрде әрі қарай өңдеу үшін сақтаңыз.
3) Зертханалық қондырғы жинаған деректерді оқуға оңай графикалық пішінде қамтамасыз етіңіз.
4) Зертханалық жұмыс бойынша есептерді құрастыру бойынша әрі қарай жұмыс істеу үшін студенттердің электронды тасымалдағышында мыңдаған эксперименттік мәндерді қамтитын деректерді сақтау.
Бағдарламалық пакетте компрессор мен қыздыру элементтерін автоматты блоктауы бар датчиктердегі маңызды артық қысымды немесе температураны анықтайтын қорғаныс жүйесі бар. Бағдарламалық қамтамасыз ету алгоритмдері жұмыс істеп тұрған компрессордың дірілінен туындайтын датчиктердің шуды сүзуді ескереді, бұл қондырғының жұмысы кезінде сенімді көрсеткіштерді қамтамасыз етеді.
Деректер алмасу және басқару модуліне қосылған кезде өлшеу жүйесі бағдарламалық пакеттің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
Бағдарламалық пакеттің архитектурасы нақты уақыт режимінде деректердің үлкен көлемін графикалық өңдеуге мүмкіндік беретін жоғары жылдамдықтағы нақты уақыт алмасу хаттамалары үшін көп ағындылықты ескере отырып құрастырылған. Бағдарламалық пакет сызықтық жуықтау коэффициенттерін және нөлдік ығысуды өзгерту мүмкіндігі бар аналогтық сенсорларды дәл калибрлеу және калибрлеу үшін құпия сөзбен қорғалған инженерлік мәзірмен жабдықталған.
Бағдарламалық кешен қоректендіру көздерін басқаруға, өлшеу аспаптары мен датчиктерінен мәліметтерді жазуға, сондай-ақ компьютер экранындағы бағдарлама терезесінде әртүрлі форматтағы эксперименттік зерттеулердің нәтижелерін әрі қарай өңдеуге және сақтауға арналған. Бағдарламалық құрал пакеті іске қосылған сайын, ол қалқымалы терезеде бөлектелген жабдықты қосуға арналған белсенді портты автоматты түрде анықтайды. Қол жетімді басқару модульдері бірдей стильде жасалған. Интерфейс жоғары ажыратымдылықтағы экрандарға (Full HD, 4K) автоматты түрде реттеледі.
Жеткізу жинағы жылу техникасы мен термодинамиканың негізгі принциптерін зерттеу бойынша виртуалды зертханалық семинарды қамтиды:
— материалдың жылу өткізгіштік коэффициентін пластина әдісімен анықтау;
— сұр дененің энергетикалық жарқырауын анықтау;
— Стефан-Больцман заңының орындалуын эксперименттік тексеру;
— күн коллекторы;
— негізгі газ процестері: адиабаталық, изобарлық, изотермиялық, изохоралық.
Бағдарламалық құралда шартты түрде оқыту режимдеріне бөлінген зерттелетін процестің мультимедиялық көрінісі бар.
Зерттелетін процестің мультимедиялық көрсетілімі кезінде:
– таңдалған тақырып бойынша теориялық материал ұсынылады;
-зертханалық жұмысты орындауға қажетті анықтамалық материал ұсынылады;
-зертханалық жұмыстың орындалу реті көрсетіледі;
— орындалған есептеулер бағаланады;
— алынған нәтижелер мұғалімнің әрі қарай қарауы үшін файлға сақталады.
