Сипаттама
Зертханалық қондырғы маятниктің тербеліс периодының еркін түсу үдеуінің тиімді компонентіне тәуелділігін тәжірибе жүзінде өлшеуге арналған.
Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Зертхана қондырғысы модуль мен өлшем бірлігін қамтиды.

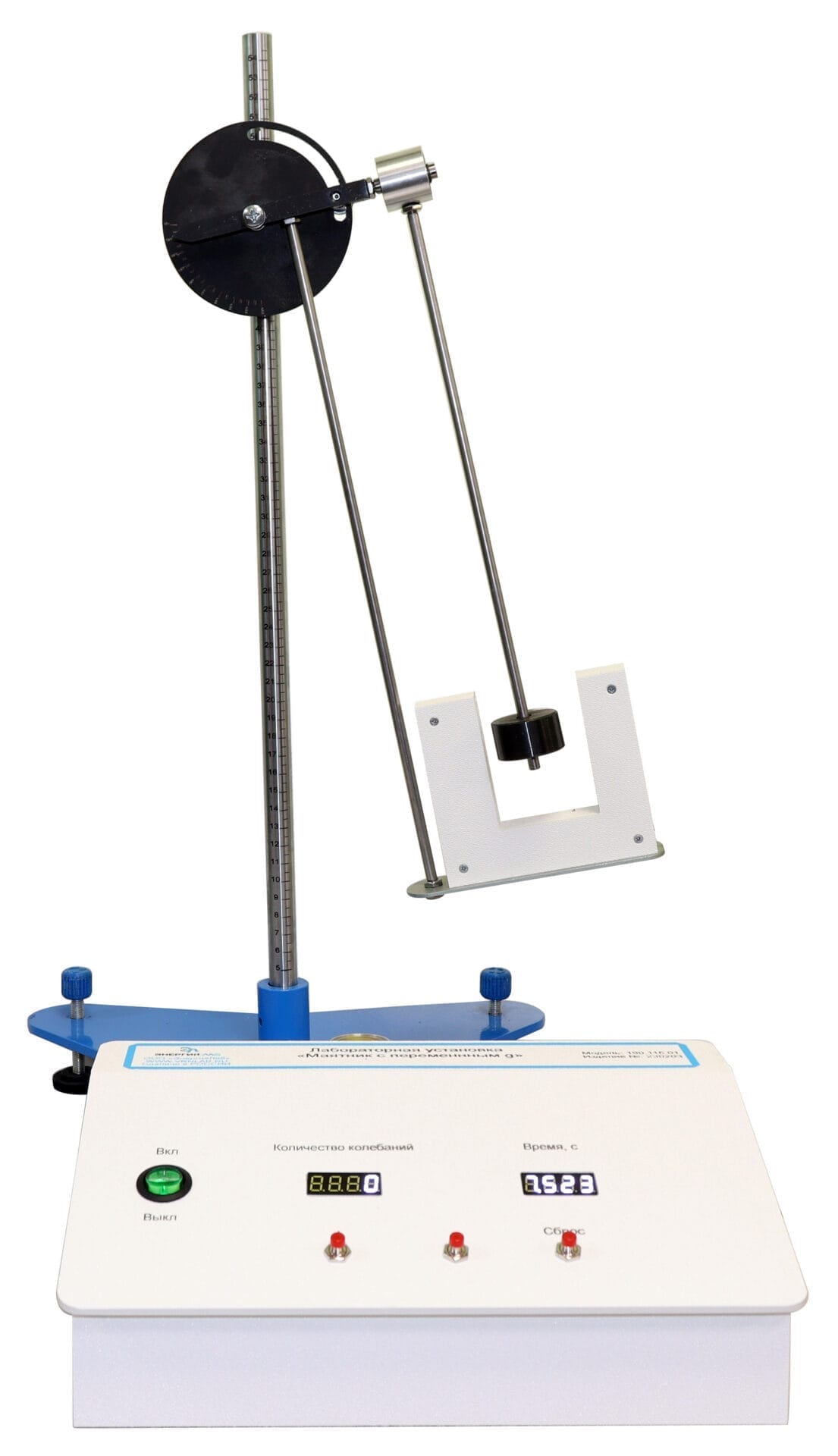

Бекітілген негізде градуирленген бұрыштық масштабы бар қозғалмайтын дискі бар тік тірек орнатылған. Маятник өзгермелі көлбеу бұрышы бар оське жылжымалы түрде орнатылған.
Маятник жұқа өзек пен цилиндрлік салмақтан тұрады, ол стерженьге бұрандамен бекітіледі. Штанганың жоғарғы ұшы оське орналастырылған муфтаға бекітіледі. Ось бұрандамен көлбеу күйде бекітіледі. Осьтің соңындағы көрсеткі шкалада көлбеу бұрышын 0-ден 90°-қа дейінгі градуспен көрсетеді.
Маятниктің тербелістерін жазу үшін маятникпен бірге айналатын оське қосылған стерженьге фотосенсор бекітілген. Тербеліс кезеңі фотосенсорға қосылған таймер арқылы өлшенеді.
Маятниктің тік күйінен ауытқу бұрышын өзгерту арқылы, сандық секундомер мен оптикалық датчиктің көмегімен маятниктің тербеліс периодының өзгеруі өлшенеді.
Динамикалық параметрлерді жазу үшін электронды секундомер және өлшем бірлікте орналасқан позиция сенсоры қолданылады.
