Сипаттама
Зертханалық қондырғы механикалық жүйелердің тепе-теңдік күйінің тұрақтылығын зерттеуге, гармоникалық тербелістерді зерттеуге және бір еркіндік дәрежесі бар механикалық сызықтық жүйелердің тербелістерін зерттеуге арналған.
Негізге диаметрі 16 мм және ұзындығы 550 мм сантиметрлік шкаласы бар тік тірек орнатылған.

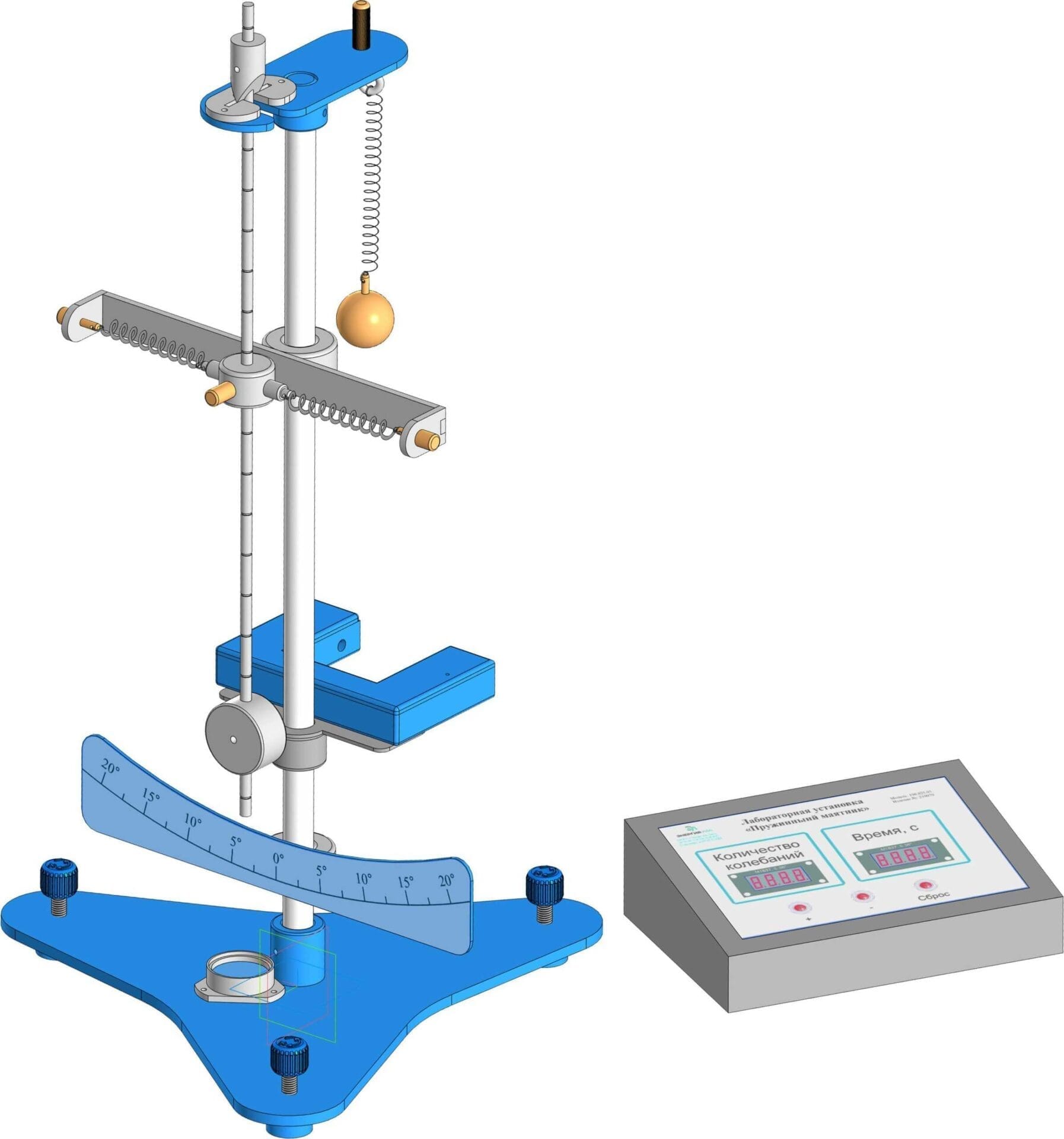

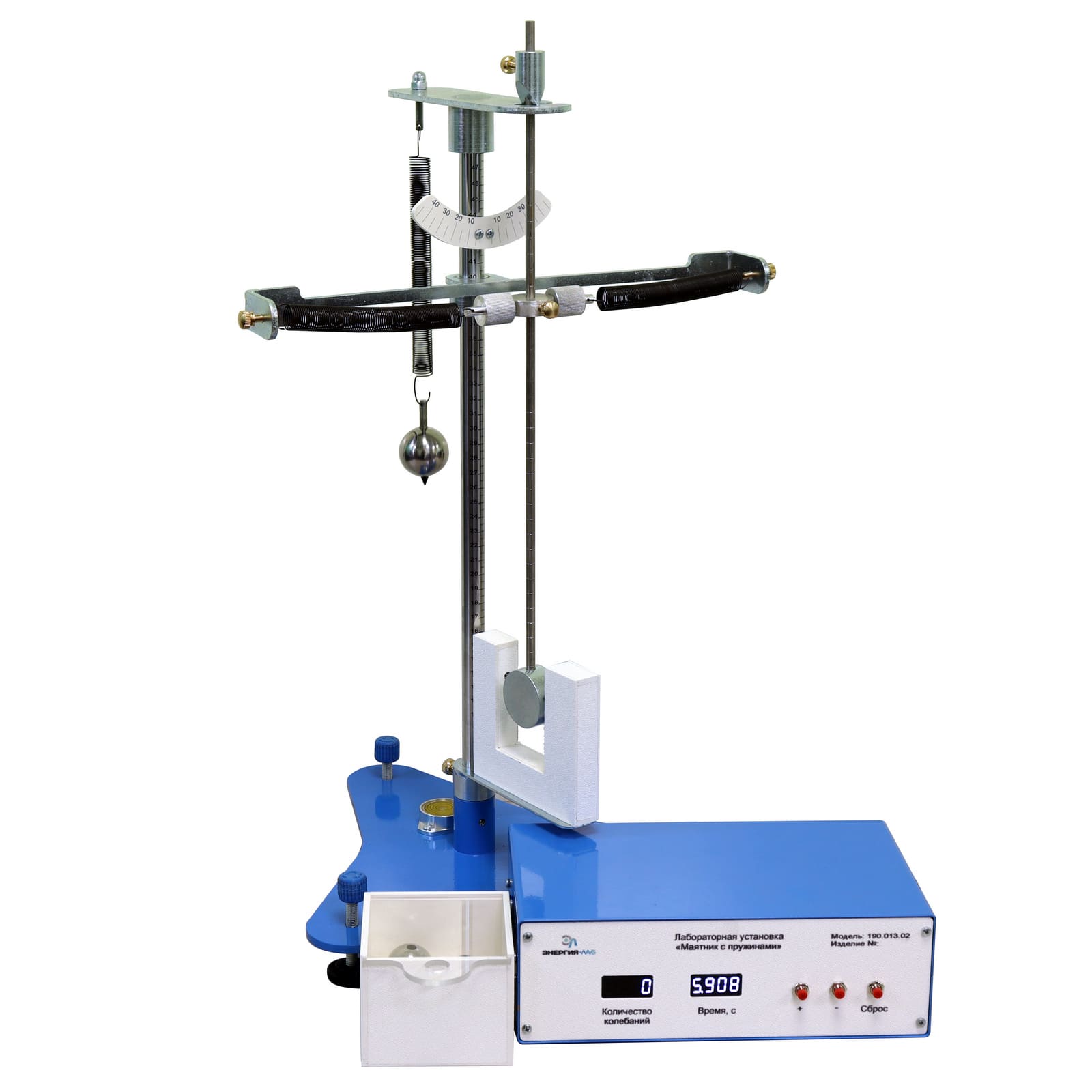

Стендте мыналар бар: серіппелері бар маятник және серіппелі маятник.
Серіппелі маятник — бұл пышақ тіректері бар жоғарғы сөреге орнатылған серіппелі тербеліспен физикалық маятник. Сөре тірекке орнатылады, ол өз кезегінде тік тірекке орнатылады. Маятник ұзындығы 450 мм ±10 мм цилиндрлік шыбық түрінде жасалған, бүкіл құрылымның негізі болып табылатын үшбұрышты призмалық тірекке орнатылған. Штанганың ұшында 150 г ± 5 г салмақ салмағы бар, оны штанганың ұзындығы бойынша жылжытуға және дұрыс жерлерде бұрандалармен бекітуге болады. Призма тірегінің шеті маятниктің айналмалы осі болып табылады. Маятниктің өзегінде әрбір 10 мм сайын сақина ойықтары бар. Тірекке кронштейн бекітіледі, оған серіппелер штанга арқылы штангаға бекітіледі.
Маятниктің серіппелермен иілу бұрышын анықтау үшін тірекке сызғыш бекітіледі.
Серіппелі маятник тіректі кронштейнге орнатылған, оған серіппе бекітілген; Салмағы: 170 г ±5 г, 110 г ±5 г, 70 г ±5 г шарлар серіппенің соңына бекітіледі.
Маятниктердің тербеліс санын санау үшін тірекке оптикалық сенсор бекітілген, U-тәрізді ұстағышқа орналастырылған.
