Сипаттама

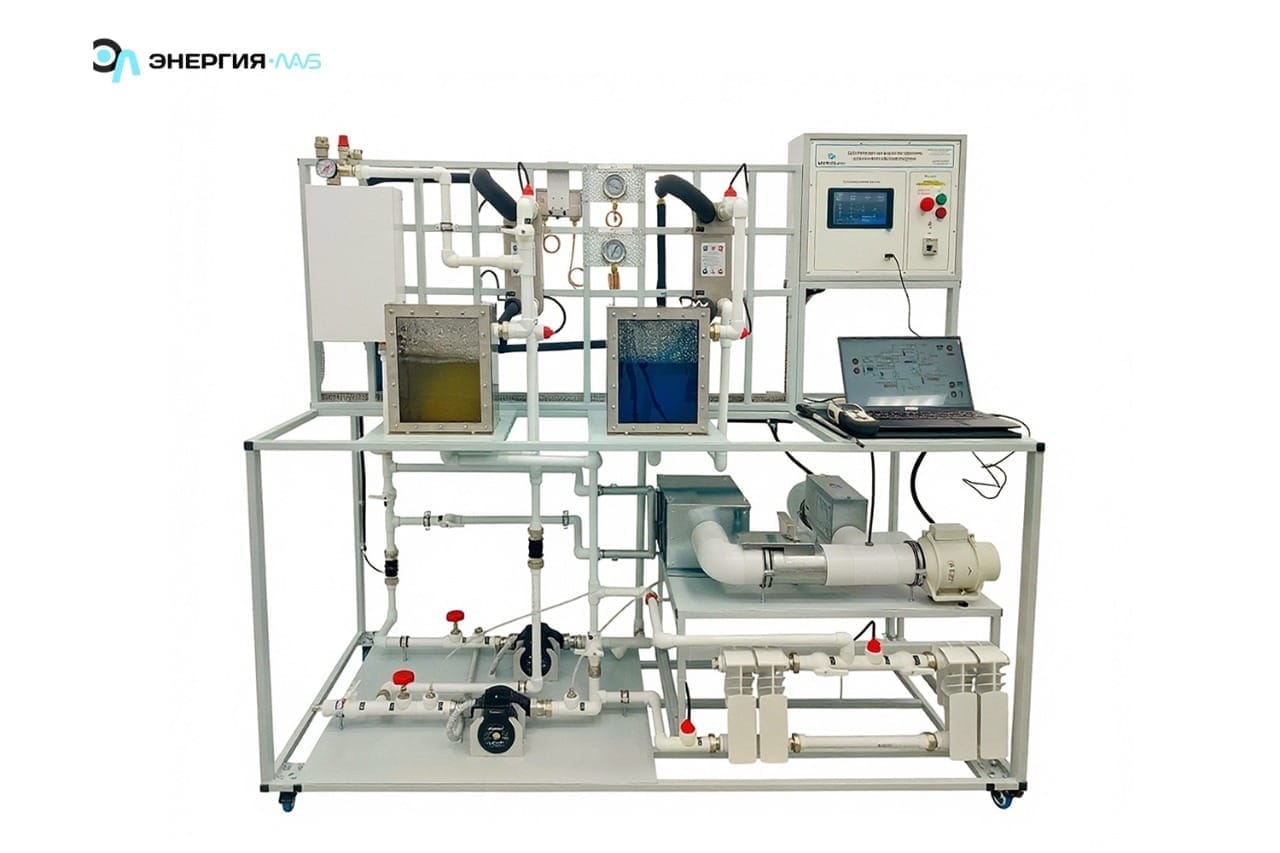

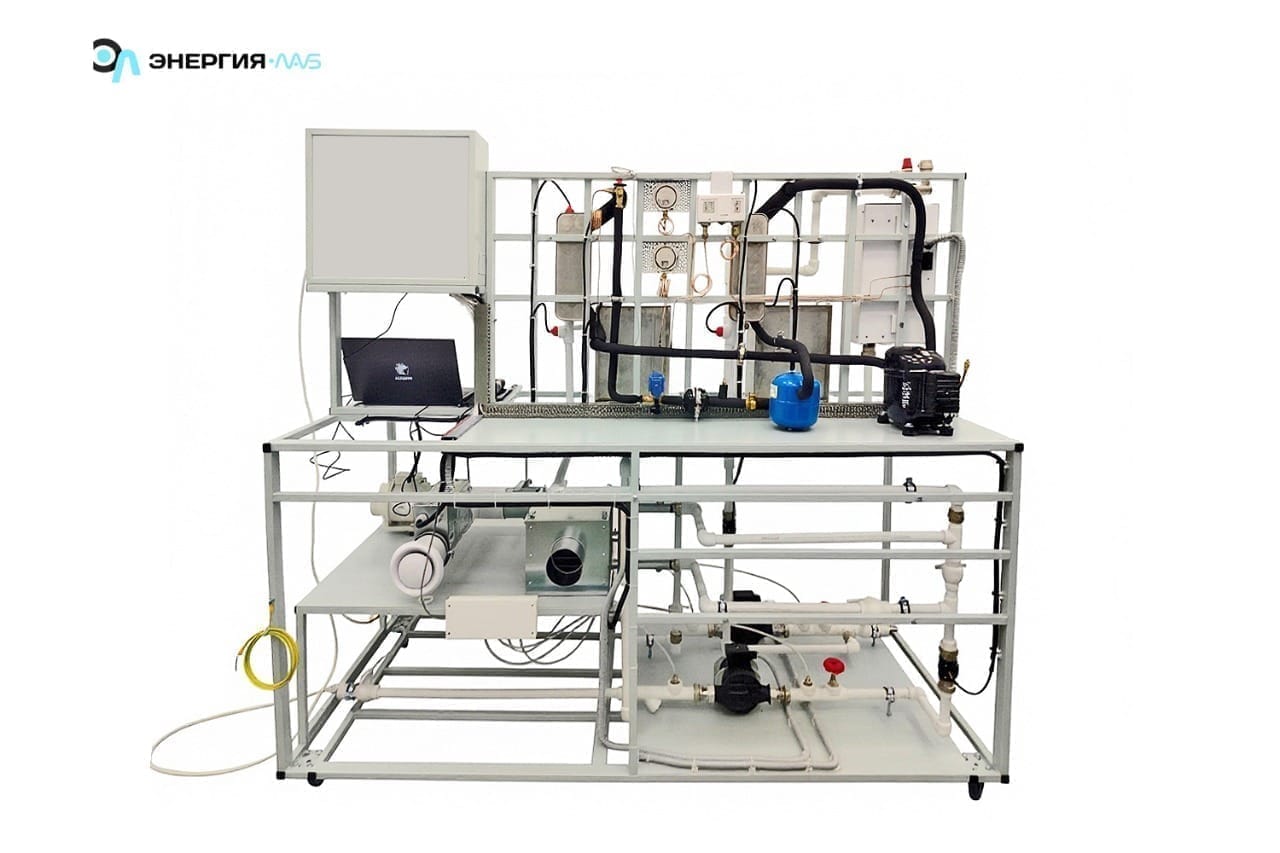

Қайтымды жылу сорғысын зерттеуге арналған зертханалық қондырғы жылу сорғысы жүйелерінің энергетикалық сипаттамалары мен өнімділігін зерттеу бойынша зертханалық және практикалық жаттығуларды орындауға арналған.
Орнату ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жиналады. Рамалық негізде гидравликалық жүйе, желдету жүйесі және басқару блогы орнатылған.
Тұғырға орнатылған бүкіл құбырды бір-бірімен жылу алмастырғыштармен байланыстырылған үш секцияға бөлуге болады:
1-бөлім – конденсатор (су ыдысы 10 л, айналым сорғы, жылу алмастырғыш, температура датчигі, қысым датчигі, ағын датчигі).
Торапқа қосымша жылу көзі ретінде электр су жылытқышы қосылған.
Жылу сорғысының жүктеме көзі — амортизаторлар арқылы аймаққа қосылған биметалдық радиаторлар. Радиаторлардың кіріс және шығыс бөлігінде температура сенсорлары орнатылған.
2-бөлім – буландырғыш (10 литр мұздатуға қарсы резервуар, циркуляциялық сорғы, жылу алмастырғыш, температура датчигі, қысым датчигі, ағын датчигі, салқындату радиаторы).
Салқындату радиаторына төмен қысымды құбырдан және арна желдеткішінен тұратын желдету жүйесі қосылған.
Ауаны жылыту үшін арналық жылытқыш орнатылған.
Желдету жүйесінің шығысындағы ауа жылдамдығы сандық анемометрмен, температура сенсор арқылы өлшенеді.
3-бөлім – компрессор (компрессор, қабылдағыш, сүзгі, термостатикалық кеңейту клапаны (TRV), қысым қосқышы, электромагниттік клапан (компрессорды автоматты түрде өшіру үшін), жоғары және төмен қысымды термоманометрлер, конденсатор, буландырғыш, температура датчиктері (конденсатор), температура датчиктер (буландырғыш арқылы өзара байланысты) §L§N.
жүйедегі температура фреонның маркасына байланысты сонымен қатар оны кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
