Сипаттама

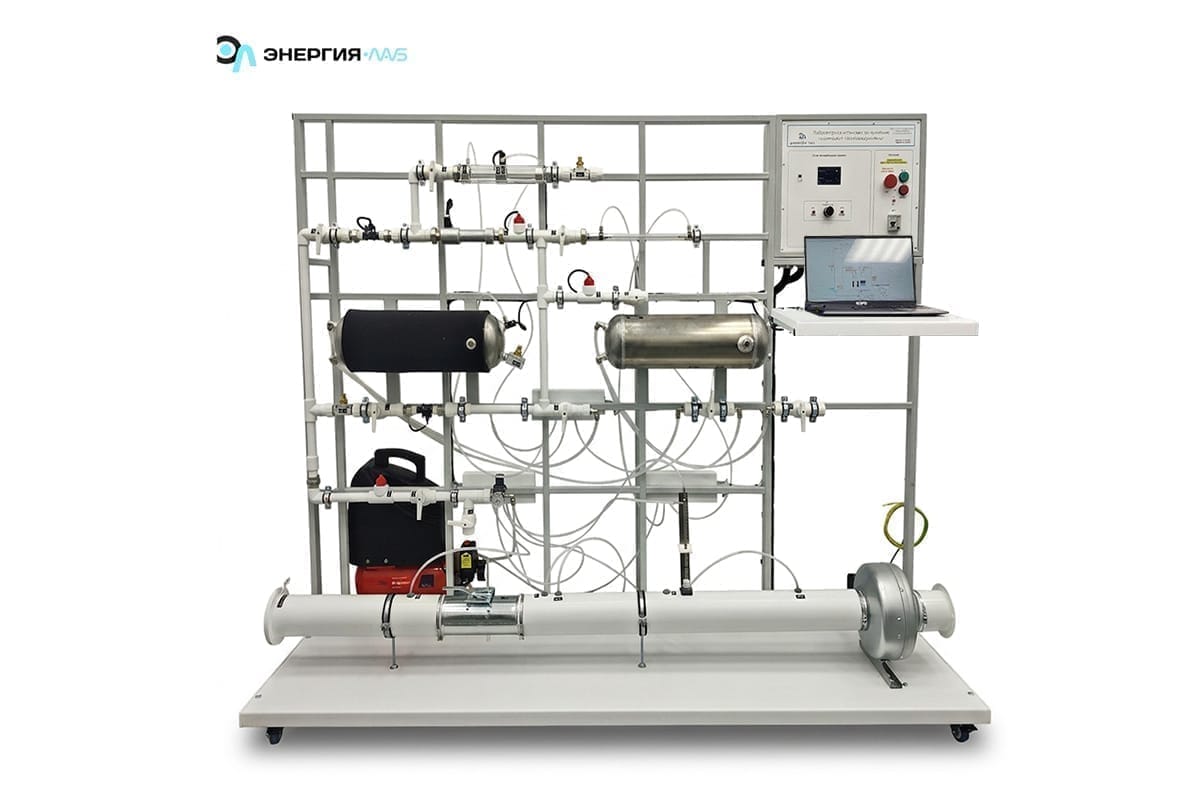

Техникалық термогаз динамикасын зерттеуге арналған зертханалық қондырғы газ динамикасының негіздері бойынша зертханалық жұмыстардың циклін жүргізуге арналған.
Орнату ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жиналады. Рамалық негізге жоғары және төмен қысымды пневматикалық жүйе орнатылып, басқару блогы орнатылған.
Жоғары қысымды пневматикалық жүйе зерттеу аймақтарына бөлінген.
1. Дроссельдеу кезінде газ параметрлерін анықтауға арналған бөлім плексигластан жасалған құбыр түрінде ұсынылған. Зерттелетін аумақ диаметрі 2 мм диафрагма арқылы екі бөлікке бөлінген. Сайтта температура мен артық қысым датчигі орнатылған.
2. Температураға байланысты ауаның тұтқырлығын анықтауға арналған бөлім ішкі диаметрі 2 мм болатын ПВХ-дан жасалған капиллярлық түтік болып табылады. Түтік механикалық зақымдануды болдырмау үшін қорғаныс қаптамасына салынған. Зерттелетін аумаққа кіре берісте жылыту элементі орнатылған. Учаскеде температура, дифференциалдық қысым және ағын датчигі орнатылған.
Сол бөлімде тұрақты қысымдағы ауаның жылу сыйымдылығы ағынды қыздыру әдісімен анықталады.
3. Көлемді толтыру кезінде ауаны араластыру процесін зерттеу аймағы құбырлар мен клапандар жүйесімен ұсынылған, олар орнатылған: компрессор, екі қабылдағыш, жылытқыш. Сайтта температура, қысым және ағын датчигі орнатылған.
4. Ағында ауаның араласу процесін зерттеу аймағы құбырлар мен клапандар жүйесімен ұсынылған, оларда орнатылған: компрессор, жылытқыш және екі ағын датчигі. Сайтта температура мен ағын датчигі орнатылған.
Төмен қысымды пневматикалық жүйе диаметрі 100 мм болатын құбыр өткізгіш болып табылады. Ауа құбырға розеткаға орнатылған желдеткіш арқылы беріледі. Ағын питот түтігі мен дифференциалды қысым датчигі арқылы анықталады.
Бұл бөлімде мыналар зерттеледі: питот түтігінің көмегімен айналмалы құбыр арқылы ауа ағыны кезіндегі жылдамдықтардың таралуы (динамикалық қысымның шамасы бойынша), тегіс дөңгелек ауа өткізгішінің сипаттамалары, жергілікті кедергіден қысымның жоғалуы және желдеткіш сипаттамалары.
Артық және дифференциалды қысым датчиктері, температура және ауа ағынының датчигілері тірек жүйесінде орналасқан. Датчик көрсеткіштері мен жетекті басқару интерфейсі түрлі-түсті СКД дисплейде кесте түрінде көрсетіледі.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
