Сипаттама

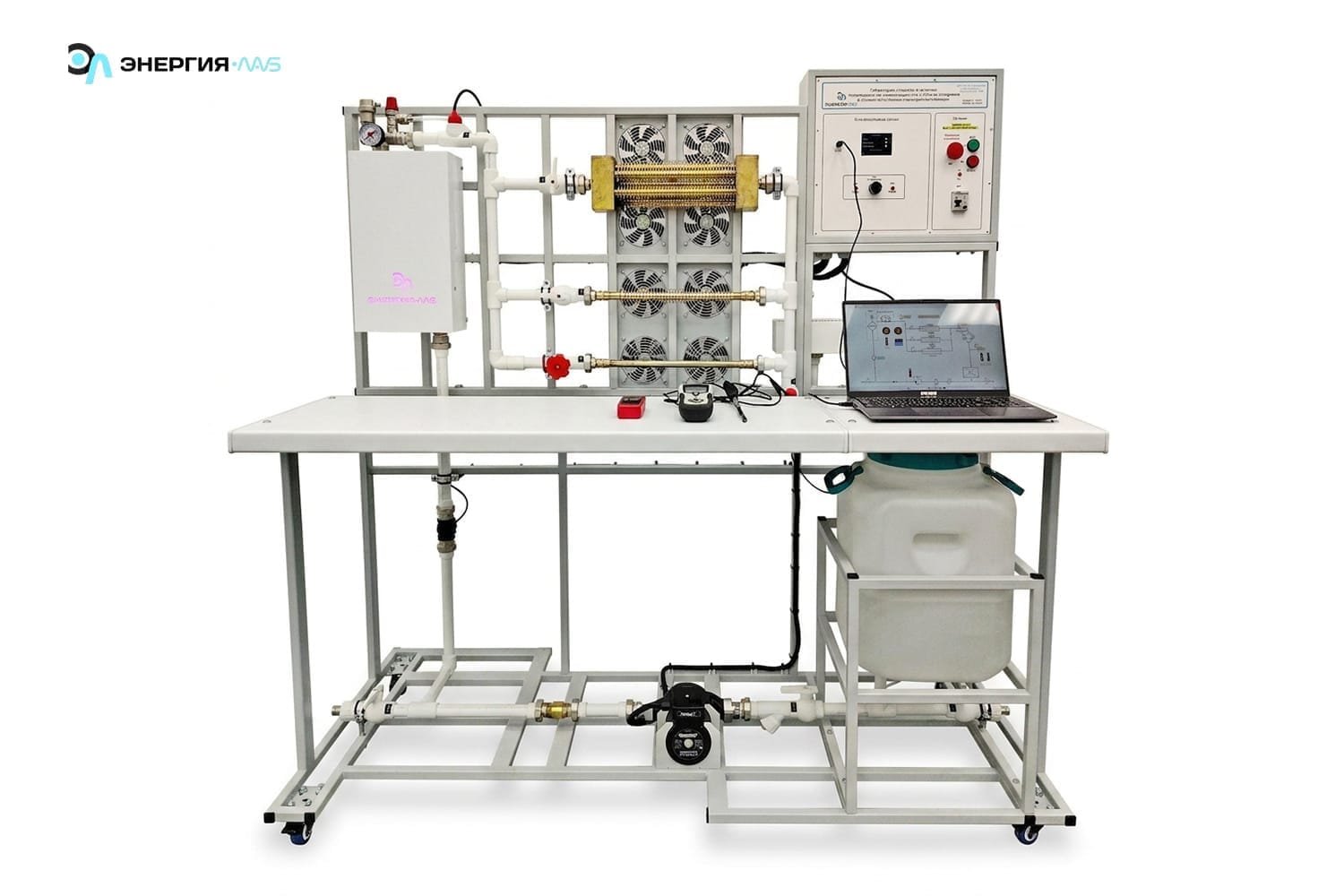

Зертханалық қондырғы құбырдағы сұйықтықтың ағуы және оны табиғи және мәжбүрлі конвекция жағдайында салқындату кезіндегі жылу алмасуды зерттеу бойынша зертханалық және практикалық жаттығуларды орындауға арналған.
Орнату ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жиналады. Рамалық негізге гидравликалық жүйе орнатылып, басқару блогы орнатылған.

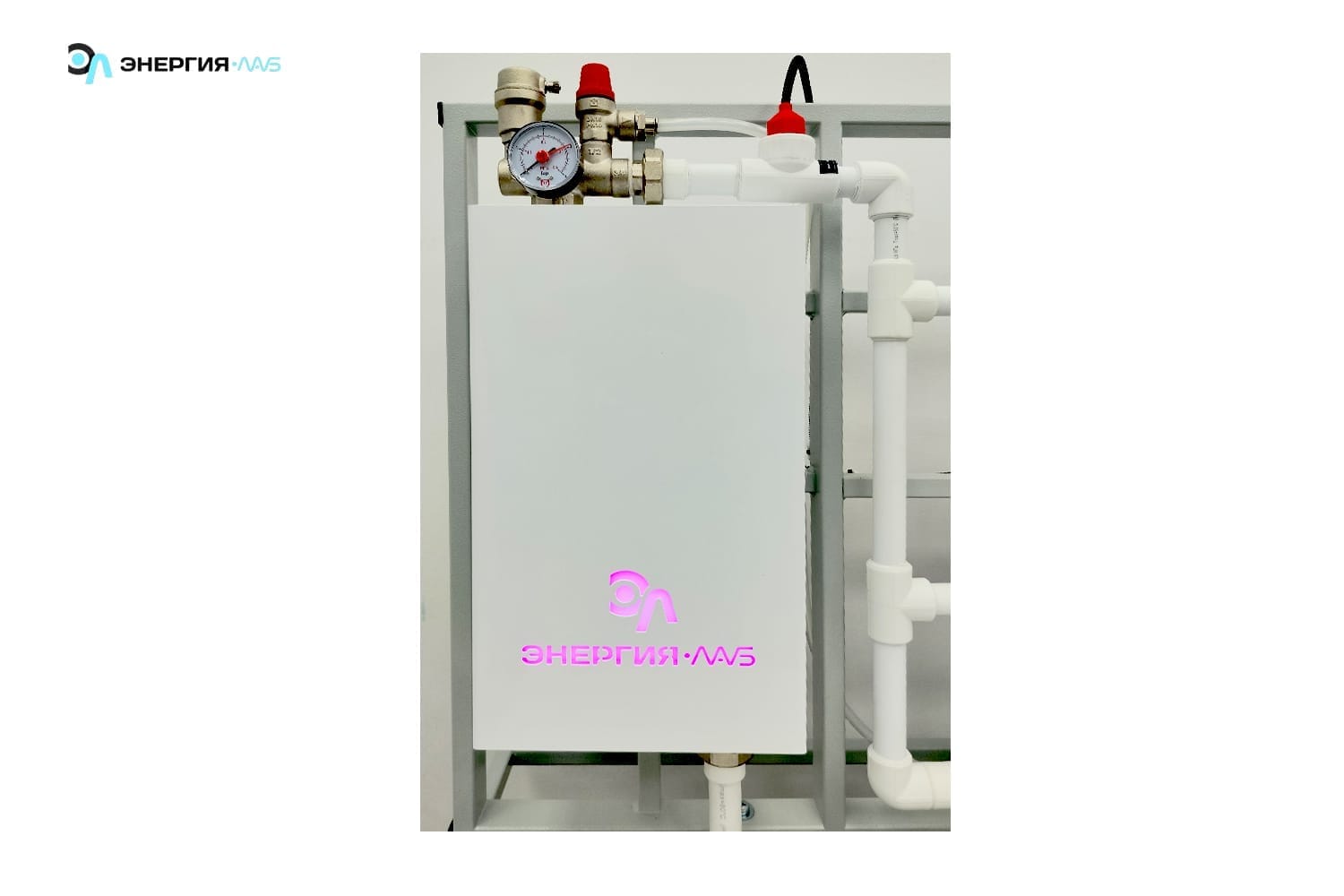

Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған. Жүйедегі судың қозғалысы айналым сорғысының көмегімен жүзеге асырылады. Су электр су жылытқышы арқылы жылытылады. Қыздырғыш автоматты және қолмен режимде басқарылады. Қыздырғыштың суы зерттелетін элементтерге түседі.

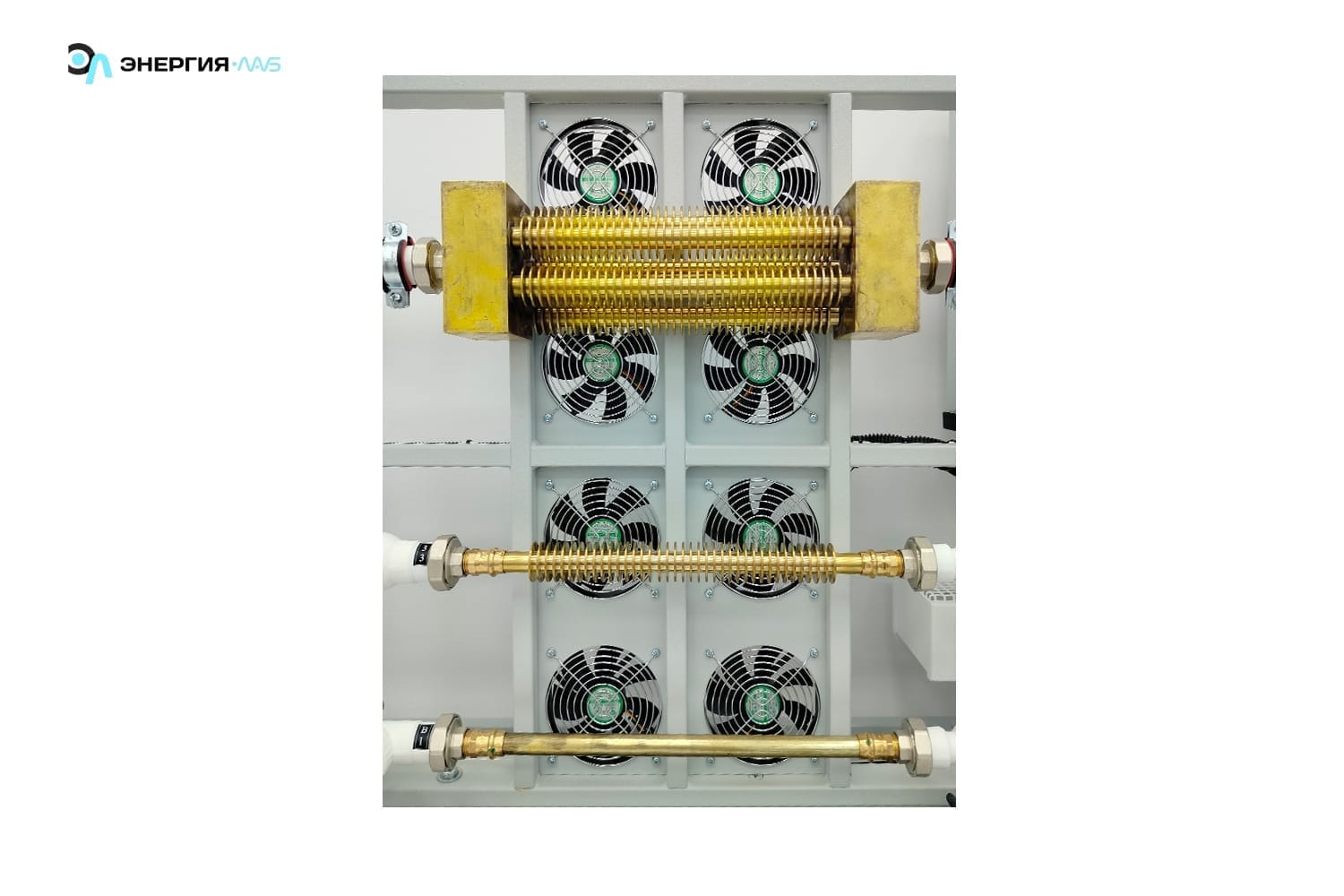

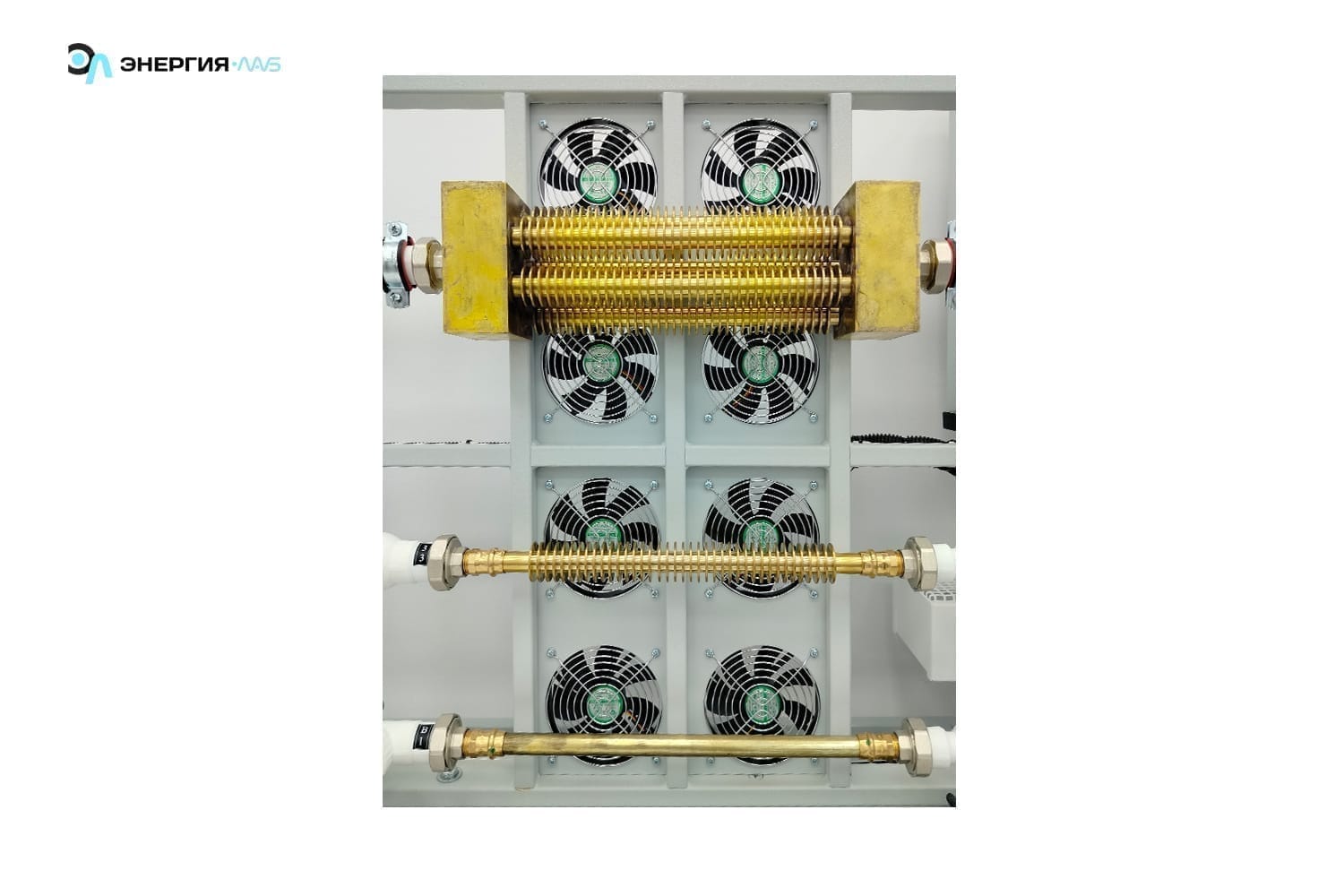

Зерттелетін элементтер:
— бір құбырлы — мыс құбыр;
— қанатты құбыр — мыс құбыр;
— түтік шоғыры – бес мыс қанатты түтіктер.
Мәжбүрлі конвекция жылу алмастырғыштарда орнатылған желдеткіштердің көмегімен жүзеге асырылады. Ауа ағынының жылдамдығы қашықтағы анемометрмен өлшенеді.
Құбыр бетінің температурасын өлшеу үшін сыртқы термометр жеткізіледі.
Датчик көрсеткіштері мен жетекті басқару интерфейсі түсті СКД дисплейде кесте түрінде көрсетіледі.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
