«Ауадағы дыбыс жылдамдығы (поршень)» зертханалық қондырғы

Сипаттама

Зертханалық қондырғы поршеньді пайдалана отырып, тұрақты толқын әдісімен ауадағы дыбыс жылдамдығын анықтау бойынша зертханалық жұмыстарды орындауға арналған.

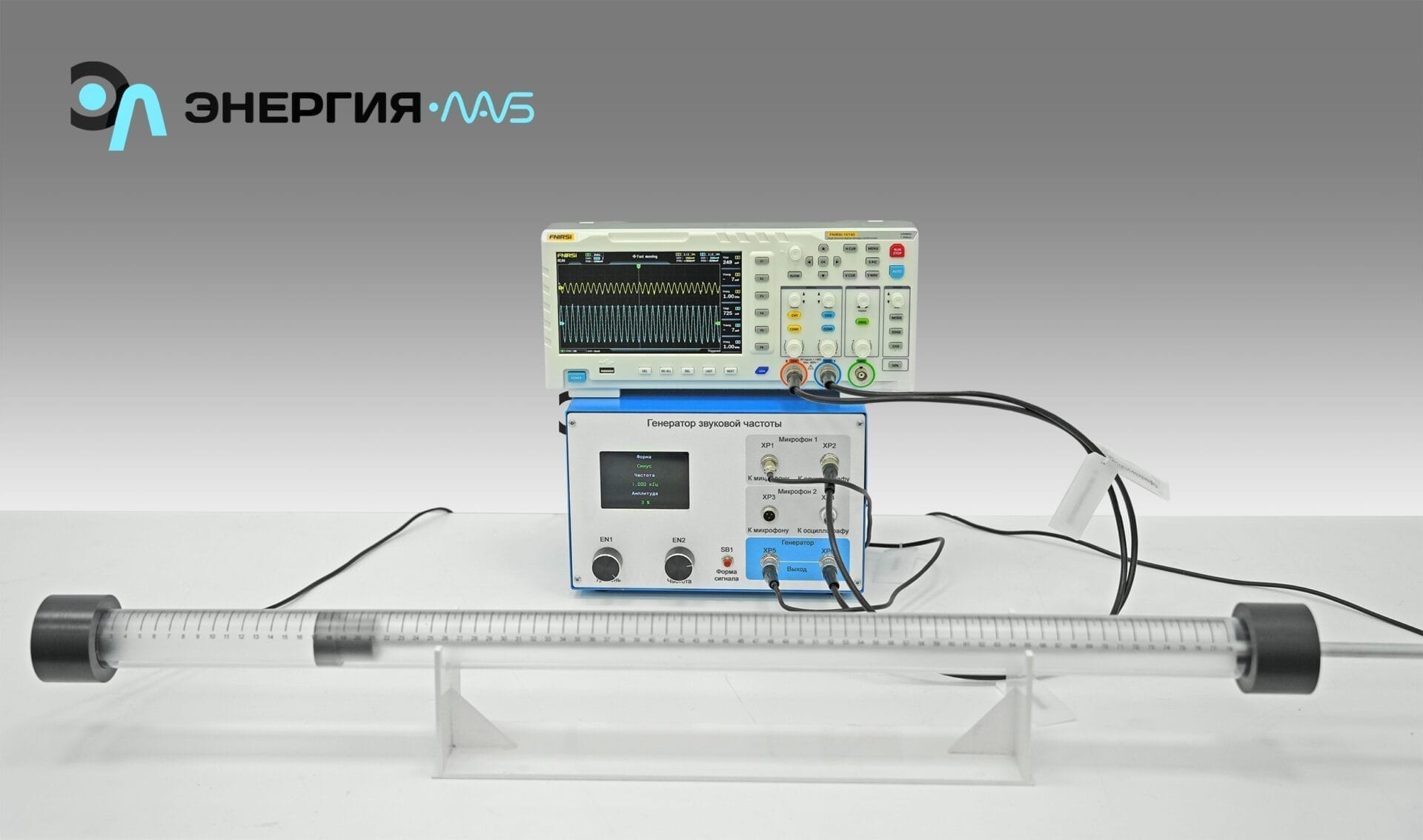

Зертханалық қондырғы келесі құрамдас бөліктерден тұратын үстел үсті құрылымы болып табылады:
— құбыр тірегі;
— резонаторлық құбыр;

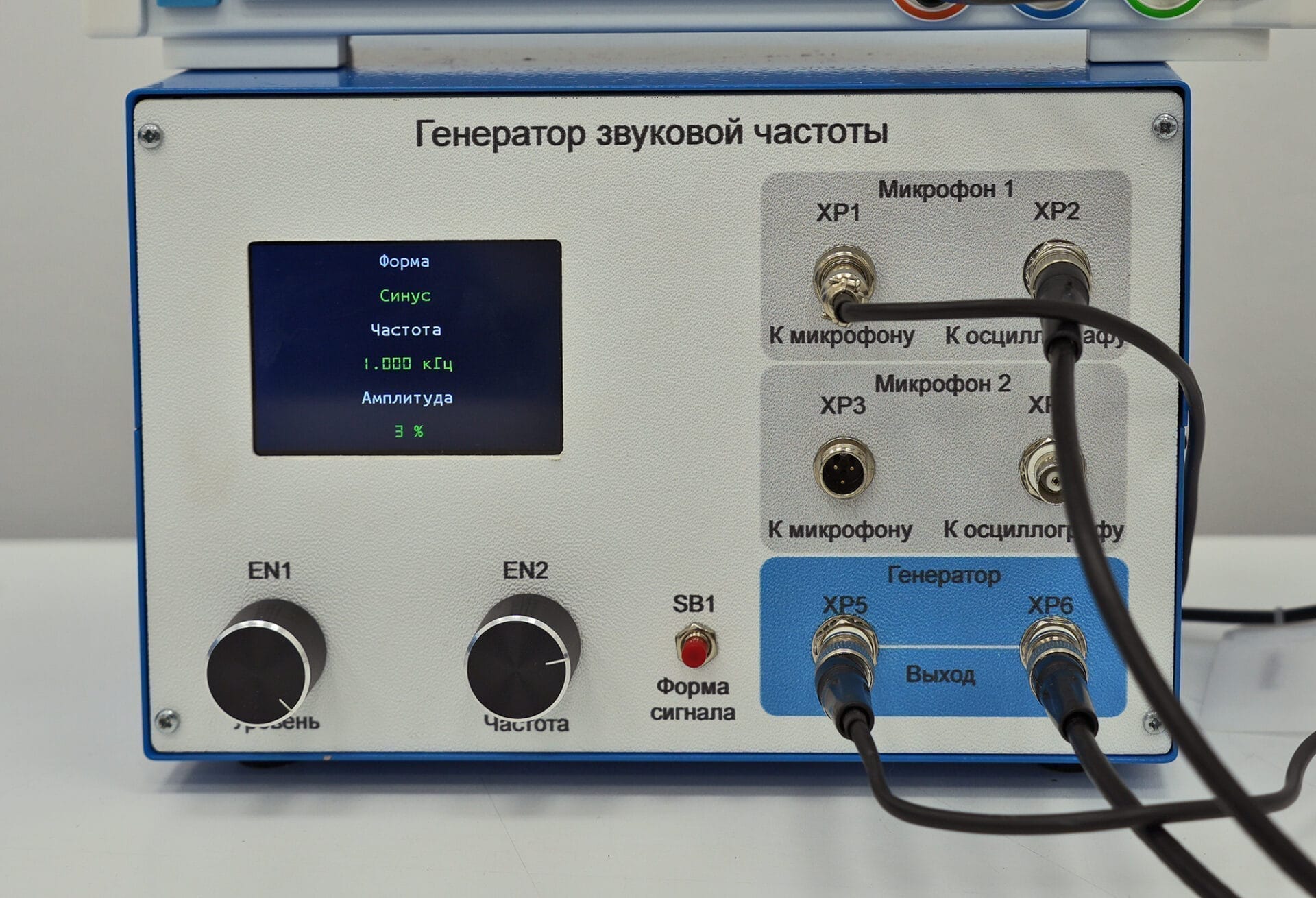

— дыбыс жиілігінің генераторы;
— екі арналы цифрлық осциллограф.
Ультрадыбыстың ауадағы жылдамдығын анықтау тұрақты толқын әдісімен жүзеге асырылады.
Ауадағы дыбыс толқындарын зерттеуге арналған модульдің негізгі элементі цилиндрлік толқын өткізгіш түріндегі резонаторлық құбыр, оның ішінде өлшеуіш сызғышы бар поршеньді рефлектор еркін қозғалады. Дыбыс сигналдарының көзі құбырдың ашық ұшында бекітілген — айнымалы токтан айнымалы магнит өрісінде тербелетін телефон мембранасы, оны дыбыс сигналының генераторы 20 Гц-тен 20 кГц диапазонында орнатады. Сигнал қабылдағыш — бұл поршеньдің соңында орнатылған микрофон.
