Сипаттама

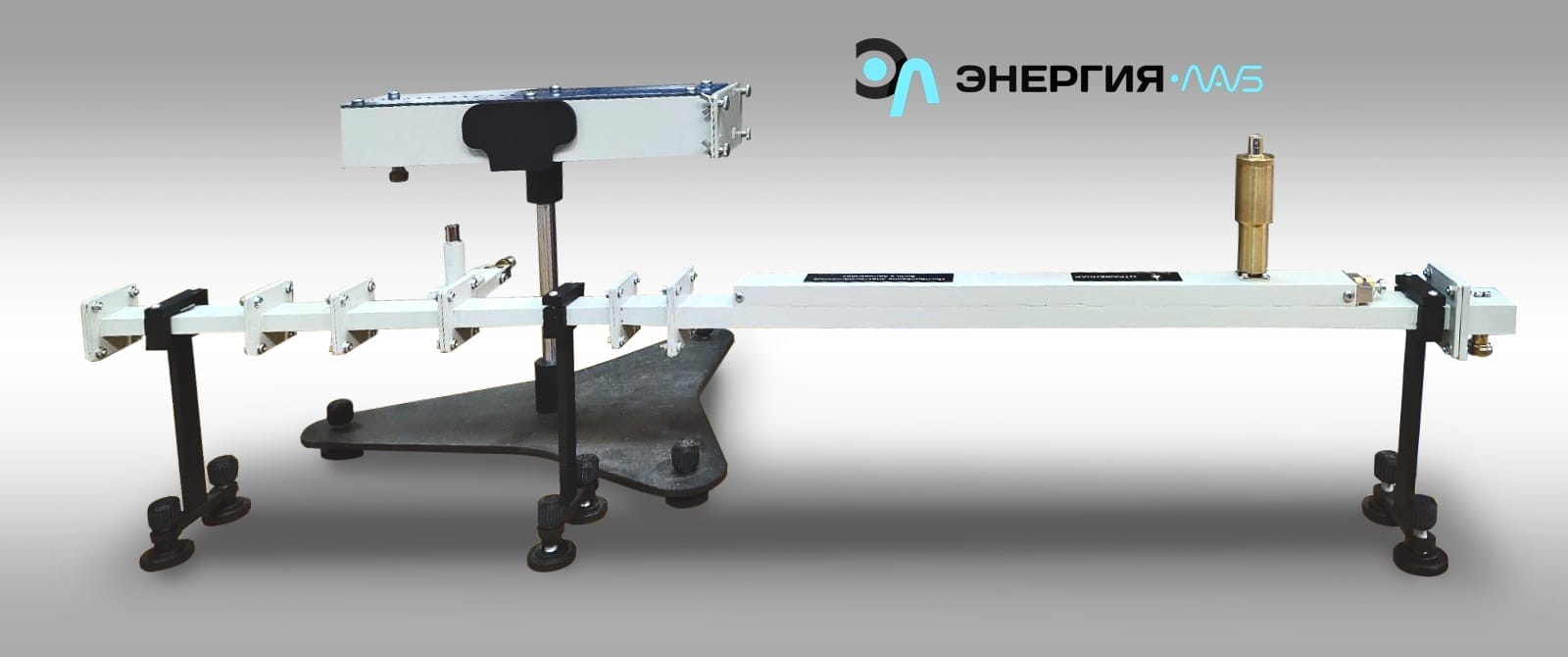

«Толқын өткізгіштердегі электромагниттік толқындарды зерттеу» зертханалық кешені әртүрлі жиіліктегі толқын өткізгіштерде электромагниттік толқындардың таралу шарттарын эксперименттік зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Кешеннің құрамы.
Зертханалық қондырғы № 1. f < fcr және f > fcr жиіліктерінде толқын өткізгіштердегі электромагниттік толқындардың таралу шарттарын эксперименталды түрде анықтауға арналған.
Орнату мыналардан тұрады:
– жоғары жиілікті тербеліс генераторы;
– толқын өткізгіштік рефлектор;
– берілетін және шағылған толқын қуатының мультиметрлері;
– әртүрлі қималардағы толқын өткізгіштер арасындағы толқын өткізгіштің ауысуы;
– зерттелетін сантиметрлік толқын өткізгіш, оның резонанстық камерасы бар тармағы және жұту жүктемесі бар детектор басы бар.

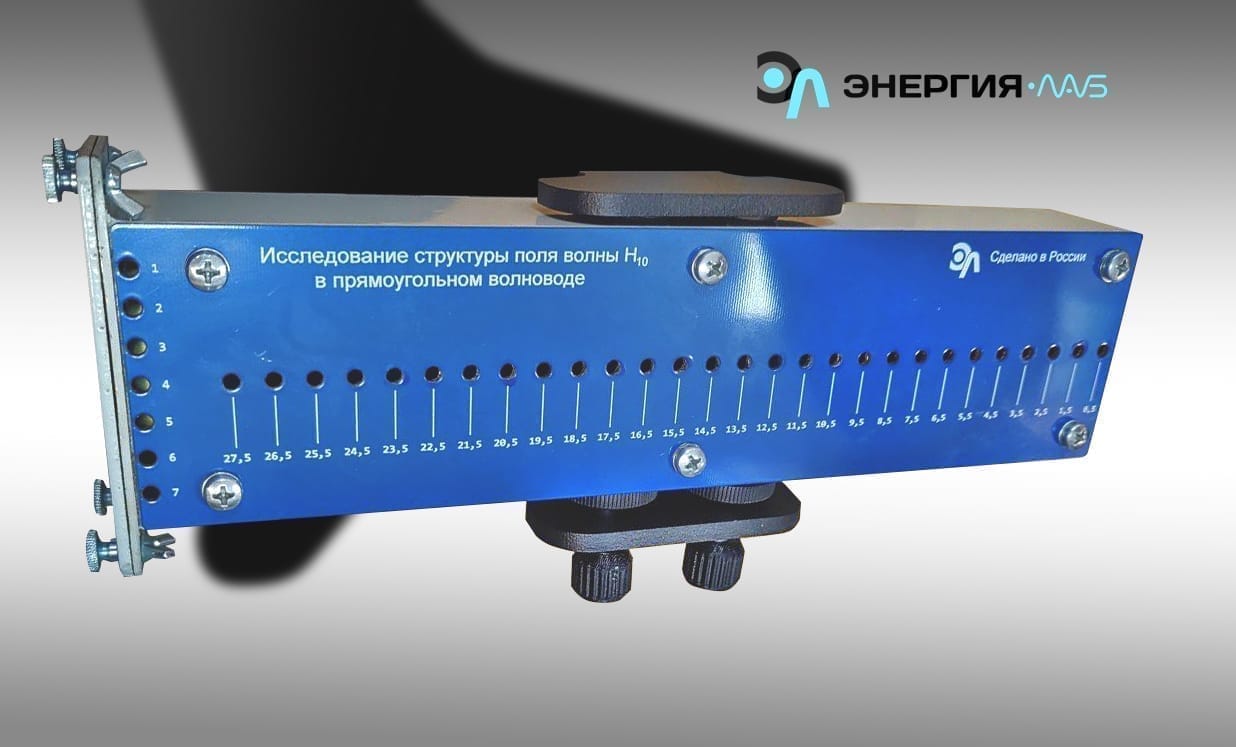

2. Зертханалық қондырғы № 2. Тік бұрышты толқын өткізгіштегі H10 толқынының өріс құрылымын зерттеуге және толқын өткізгіштегі электромагниттік толқынның ұзындығын тәжірибе жүзінде анықтауға арналған.
Орнату мыналардан тұрады:
толқын өткізгіштегі ұзындығы шамамен үш толқын ұзындығы бар сантиметрлік толқын өткізгіштің бөлімі;
детектор бастиегі бар өлшеу зонды;
мультиметр;
сантиметрлік диапазон генераторы.
Толқын өткізгіш бөлігі бір жағынан қабырғамен жабылған, ал екінші жағынан ашық. Толқын өткізгіштегі электромагниттік тербелістердің қозуы толқын өткізгіштің тұйық ұшының жабылатын қабырғасынан L/4 қашықтықта және тар қабырғалардан а/2 қашықтықта орналасқан толқын өткізгіштің қуысындағы түйреуіштің көмегімен жүзеге асады.
