Сипаттама
Зертханалық стенд Пельтиер эффектісін зерттеу бойынша зертханалық жұмыстарды орындауға арналған – бір өткізгіштен екіншісіне бір-біріне ұқсамайтын екі өткізгіштің түйісу нүктесінде (қосылу) электр тогының өтуі кезіндегі энергия алмасудың термоэлектрлік құбылысы, калориметриялық әдісті қолдана отырып, Пелтье элементінің сипаттамаларын зерттеуге мүмкіндік береді.

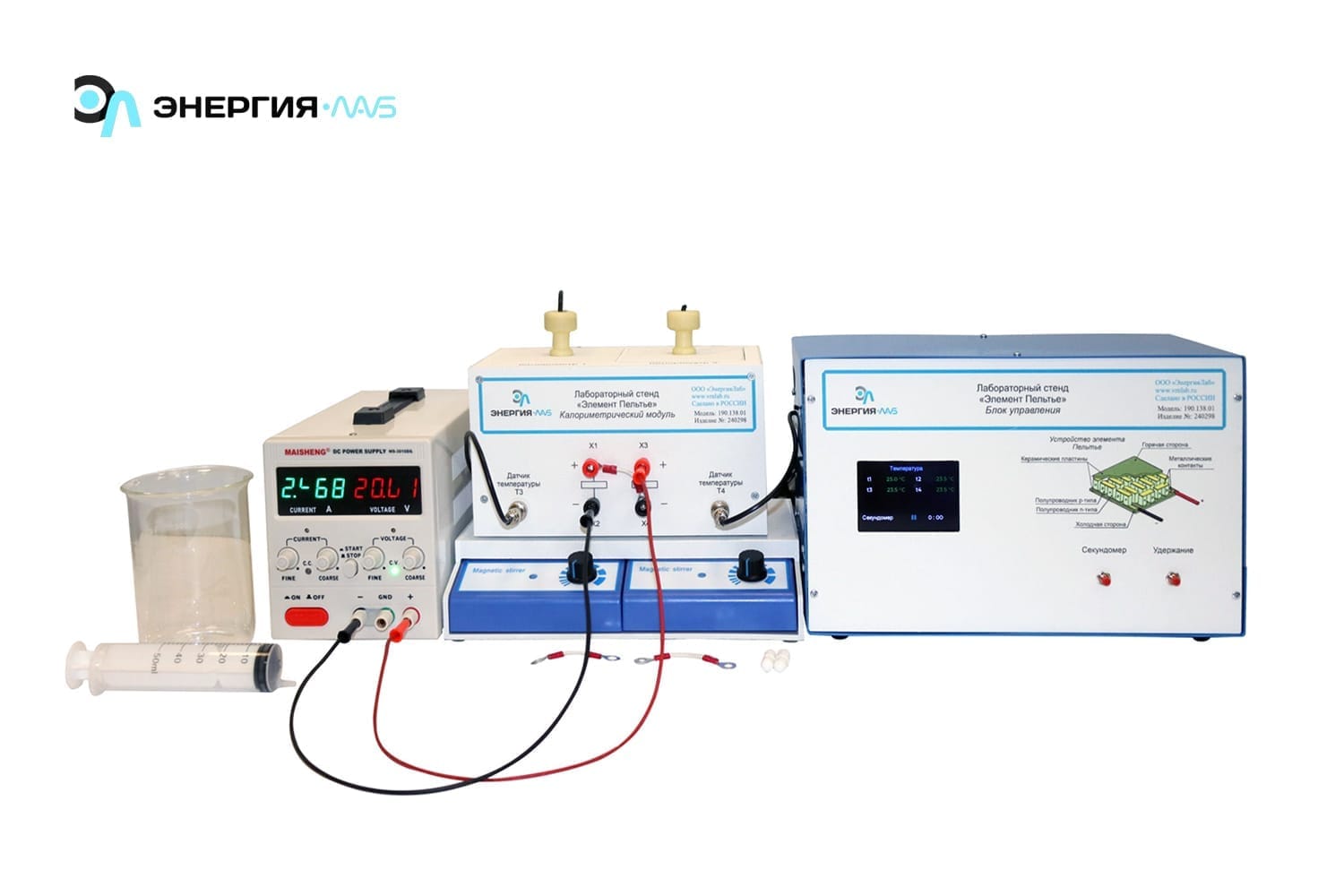

Орнату мыналардан тұрады: калориметриялық бірлік, өлшем бірлігі және ток көзінен.
Калориметриялық қондырғы қарама-қарсы жақтарында суы бар екі жылу оқшауланған ыдыс орнатылған екі Пельтье элементінен тұрады. Ыдыстардың қақпақтарында температура сенсорлары орнатылған. Элементтің салқындатылған жағынан қыздырылған жағына берілетін жылу қуаты сұйықтық температурасының өзгеруімен анықталады. Жылу шығындарын анықтау үшін калориметрлердің астына температура датчиктері орнатылады. Температура сенсорлары өлшеу құрылғысына қосылған.
Peltier элементтерінің сериялық немесе параллель қосылымын ауыстыру үшін калориметриялық блоктың алдыңғы панелінде секіргіштері бар қосқыштар орнатылады. Ток көзі бірдей қосқыштарға қосылған.
Суды араластыру үшін су ыдыстарының астына магнитті араластырғыштар орнатылған.
Реттелетін ток көзі Peltier элементі арқылы өтетін токты 0-ден 30А-ға дейінгі диапазонда өзгертуге мүмкіндік береді.
Өлшеу құрылғысы сызаттарға, чиптерге және басқа зақымдарға төзімділікті қамтамасыз ету үшін «шагрин» құрылымы бар ABS пластиктен жасалған панельдері бар металлдан жасалған моноблок болып табылады.
