Сипаттама
Зертханалық стенд жол-құрылыс және көтергіш-көлік машиналарының гидравликалық жетек элементтерін зерттеу бойынша зертханалық және тәжірибелік сабақтарды өткізуге, сондай-ақ олардың құрылысы, пайдалану және құрастыру ережелерін зерделеу үшін әртүрлі гидравликалық схемаларды құрастыруға арналған.

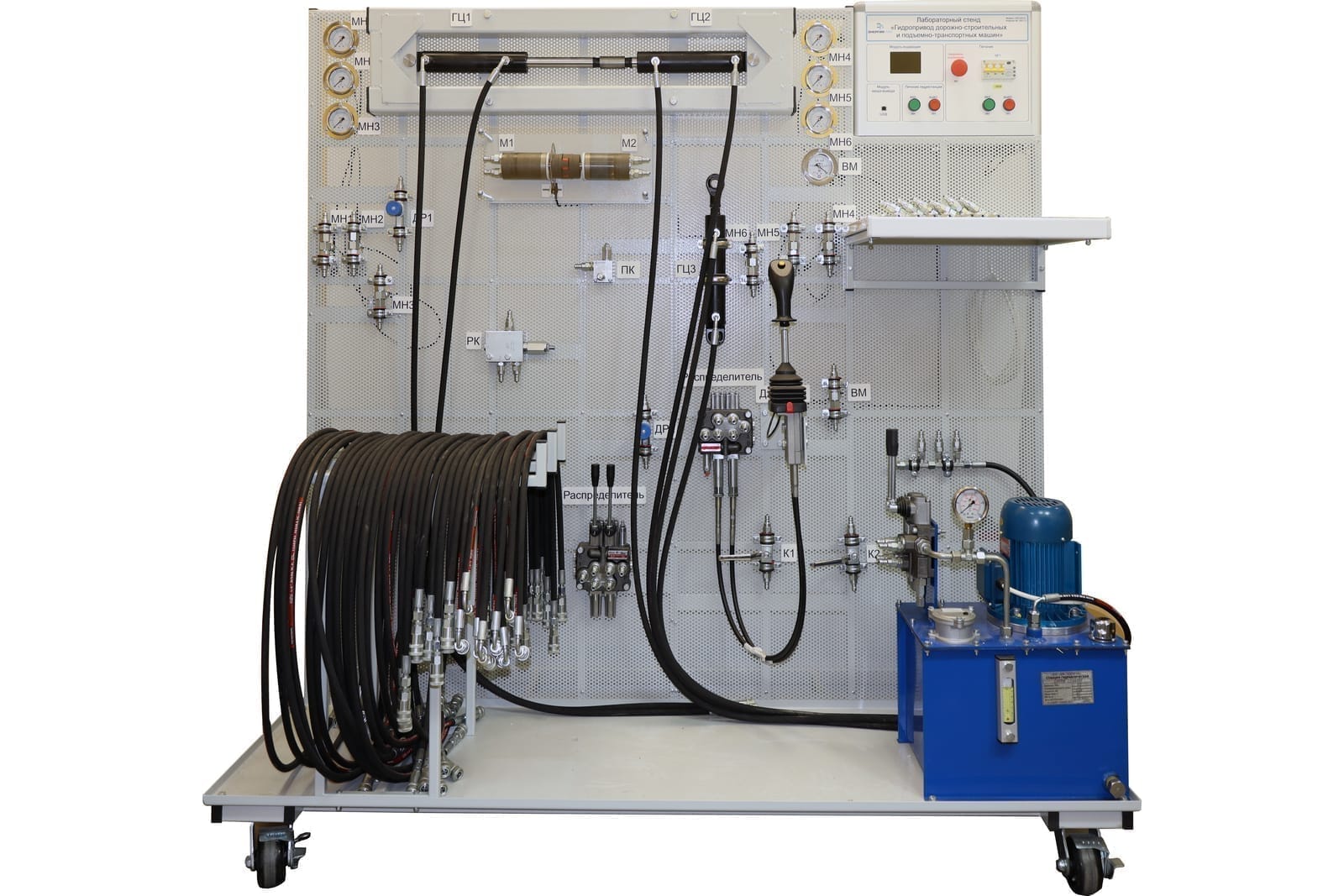

Стенд зертханалық жақтауда жинақталған. Жақтау негізі мен үстелдің үстіңгі тақтайынан тұрады. Жақтаудың негізі ұнтақ бояумен қапталған металл профильден жасалған дәнекерленген құрылым болып табылады.
Гидравликалық жүйеге біріктірілген рамаға әртүрлі зерттеу объектілері, сондай-ақ стендті басқару модулі орнатылған.
Тірекке мыналар орнатылған:
• Резервуар;
• Электр жетекті сорғы;
• Қауіпсіздік клапаны;
• Екі жақты шар клапаны;
• Сүзгі;
• Осьтік манометр;
• Вакуум өлшегіш;
• Екі әрекетті гидравликалық цилиндр;
• Тексеру клапаны бар бір әрекетті дроссель;
• Гидравликалық қозғалтқыш;
• Сақтандырғыш клапаны бар екі жетекті басқаруға арналған құлыптауы бар қолмен басқарылатын секциялық дистрибьютор;
• «джойстик» типті екі осьті гидравликалық басқару блогы;
• Гидравликалық тізбектерді монтаждауға арналған шлангтардың, фитингтердің және жылдам қосқыштардың жиынтығы;
• Пернелер жинағы.
