Сипаттама
Зертханалық стенд газ динамикасы және автоматты басқару негіздері бойынша зертханалық және практикалық сабақтар топтамасын өткізуге арналған.

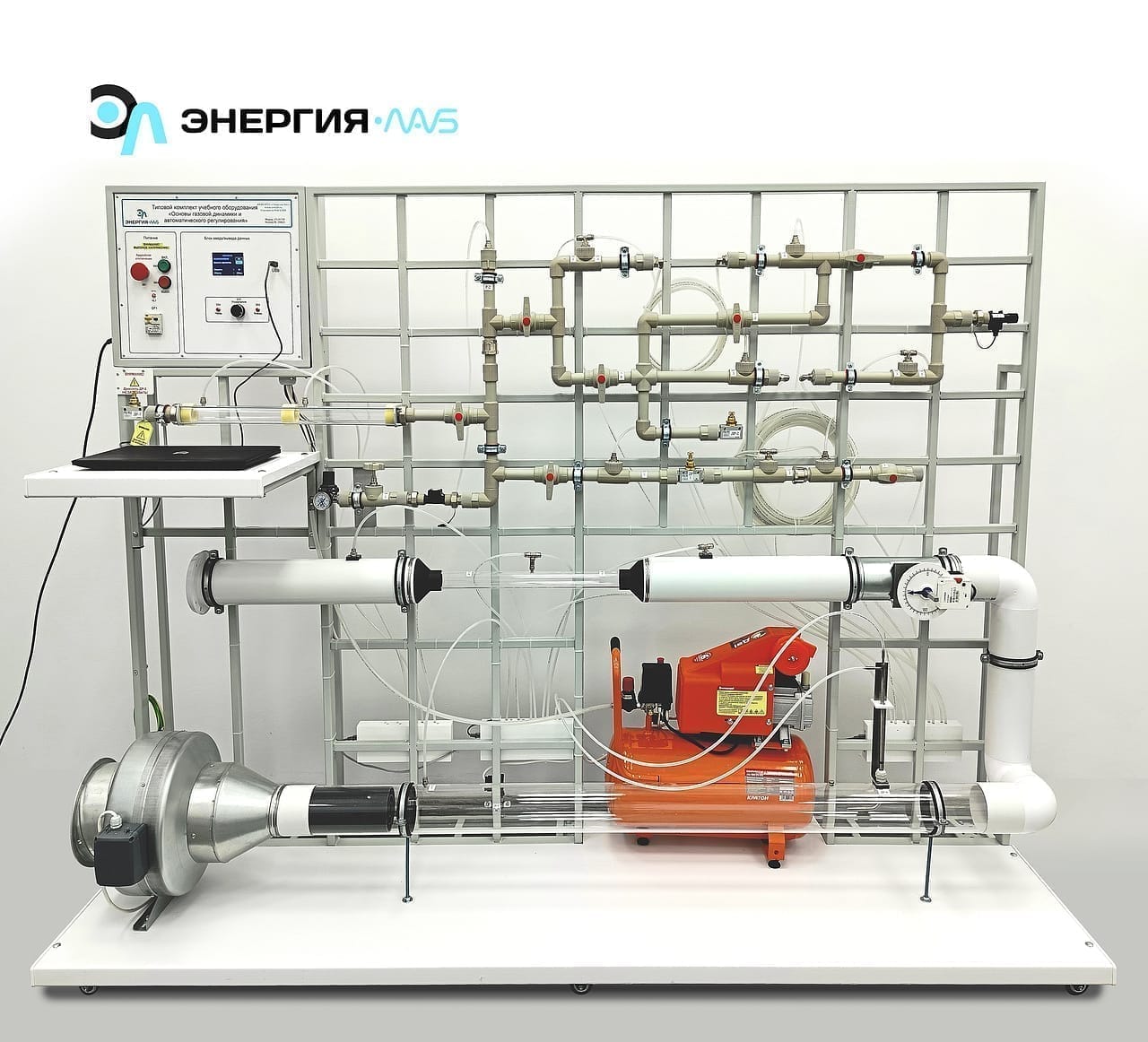

Стенд еденге орнатылған және полимерлі бояуы бар құбырлы болат профильден жасалған тіреуіш жақтаудан тұрады.
Екі секция рамаға тұрақты түрде орнатылады: жоғары қысымды секция және төмен қысымды секция.
Төмен қысым бөлімі:
1. Жүйеге ауа беру үшін арналған кіріс бөлімі. Жүйедегі ағын жылдамдығы электрлік пропорционалды жетегі бар клапанмен, желдеткіш қуатын реттеумен және анемостатпен өзгертіледі. Құбырға Pitot-Prandl түтігі орнатылған. Турбуленттілікті азайту үшін құбырға 9 құбырлы ұяшықтан жасалған ағынды түзеткіш орнатылған.
2. Айнымалы қимасы бар құбыр арқылы ауа өткенде энергияның сақталу заңын зерттеуге арналған бөлім (Бернулли теңдеуінің суреттері).
3. Электр пропорционалды жетегі бар дроссельдік клапан жүйедегі ауа ағынын реттеуге, сондай-ақ PID басқару заңдарын зерттеуге арналған.
Жоғары қысымды секция:
1. Жергілікті кедергі кезіндегі қысымның жоғалуын зерттеуге арналған бөлім – диафрагма және дроссель.
2. Қабылдағыштан ауаның шығуын зерттеу аймағы.
3. Тізбекті және параллель қосылымы бар құбырдың сипаттамаларын зерттеуге арналған бөлім.

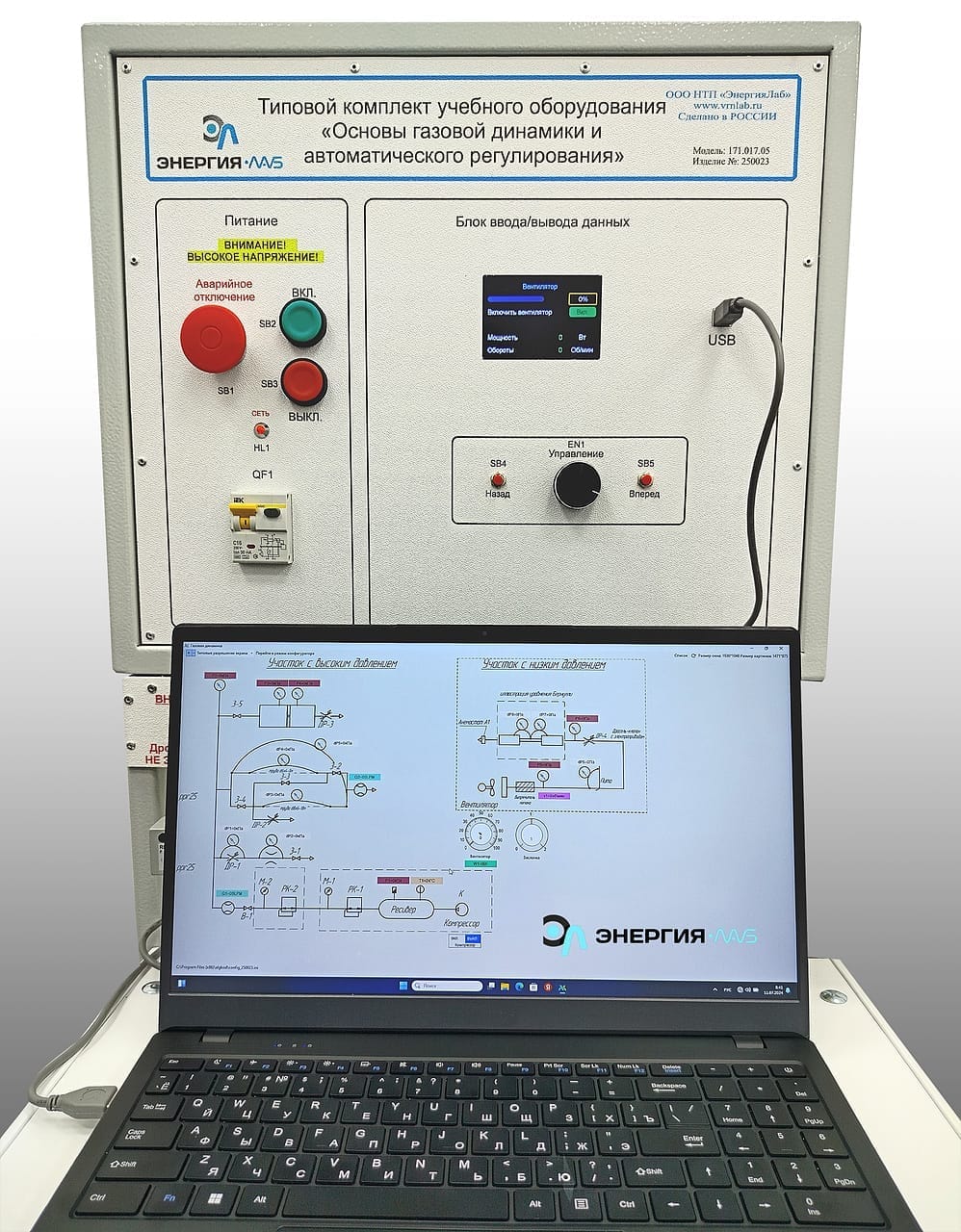

Тұғырға орнатылған сенсорлар өлшеу жүйесіне қосылған.
