Сипаттама

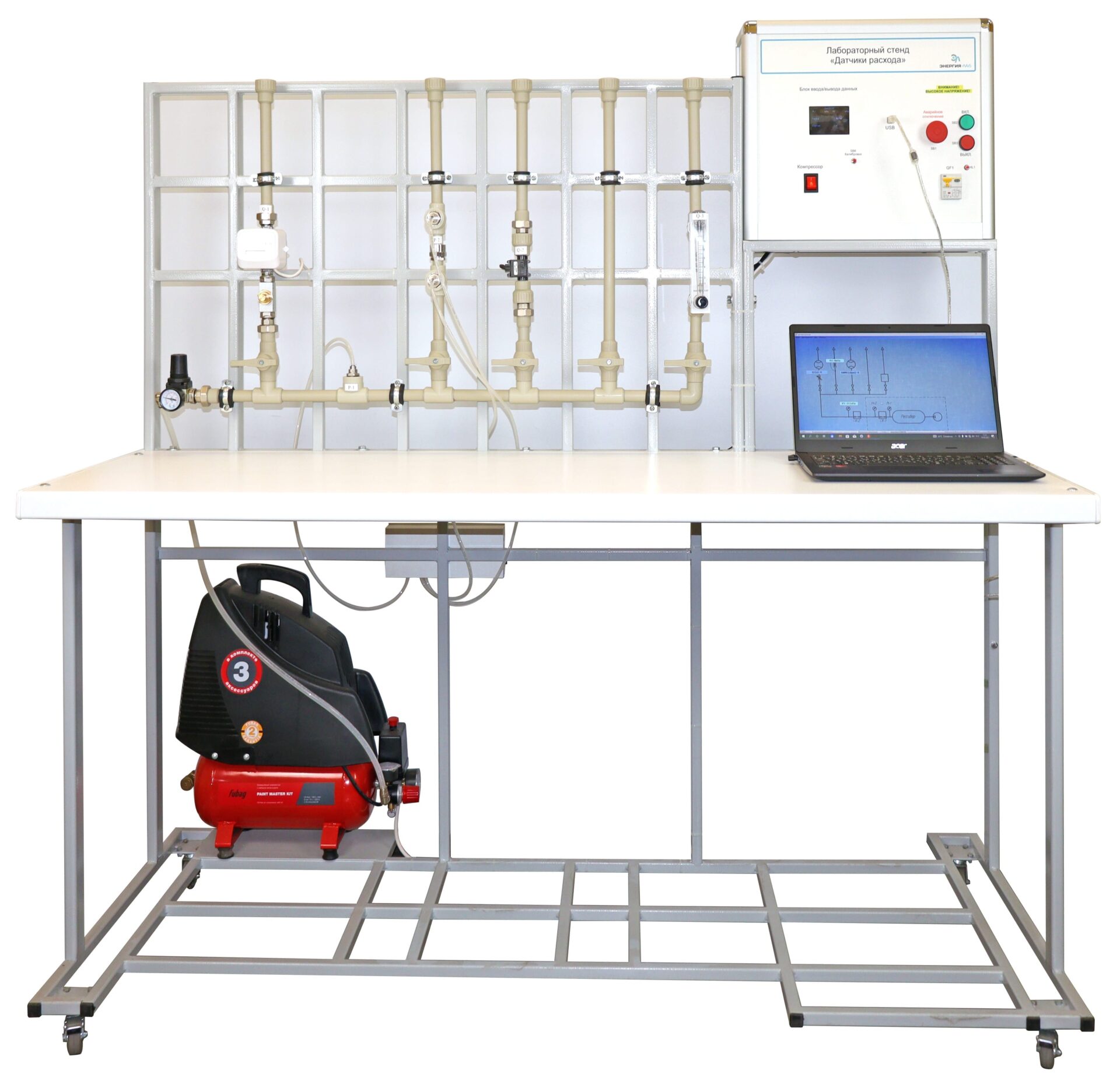

Зертханалық стенд ағын датчиктерін, олардың жұмыс істеу принциптерін, өлшеу әдістерін және салыстырмалы өлшеу қателігін анықтауды зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Стенд ұнтақпен қапталған металл профильден жасалған жақтау негізіне жинақталған.
Пневматикалық жүйе жақтау негізіне орнатылған және басқару блогы орнатылған.
Стендтің пневматикалық жүйесі полипропилен құбырынан жасалған және ауа беру жүйесінен және әртүрлі құрылғылары бар ағынды өлшеу жүйесінен тұрады.
Ауа беру жүйесі компрессордан, қысымды төмендететін клапандардан және манометрлерден тұрады.
Ағынды өлшеу жүйесіне мыналар кіреді:
— шағын өлшемді тұрмыстық газ есептегіші;
— қатты күйдегі жоғары дәлдіктегі газ ағынының датчигі;
— газ шығынын бақылауға арналған ротаметр;
— диафрагмаларды өлшеу.
Өлшеу жүйесі бөлінген микропроцессорлық жүйе болып табылады. Микропроцессорлық жүйе стендтік модульдерді басқаруға, деректерді жинауға және өңдеуге арналған. Жүйе ARM архитектурасы бар 32-биттік микроконтроллерге негізделген.
