Сипаттама
Зертханалық стенд жинақтаушы күштердің жазық жүйесін зерттеуге арналған және әсер етуші күштің шамасы мен бағытын эксперименттік әдіспен анықтауға мүмкіндік береді.

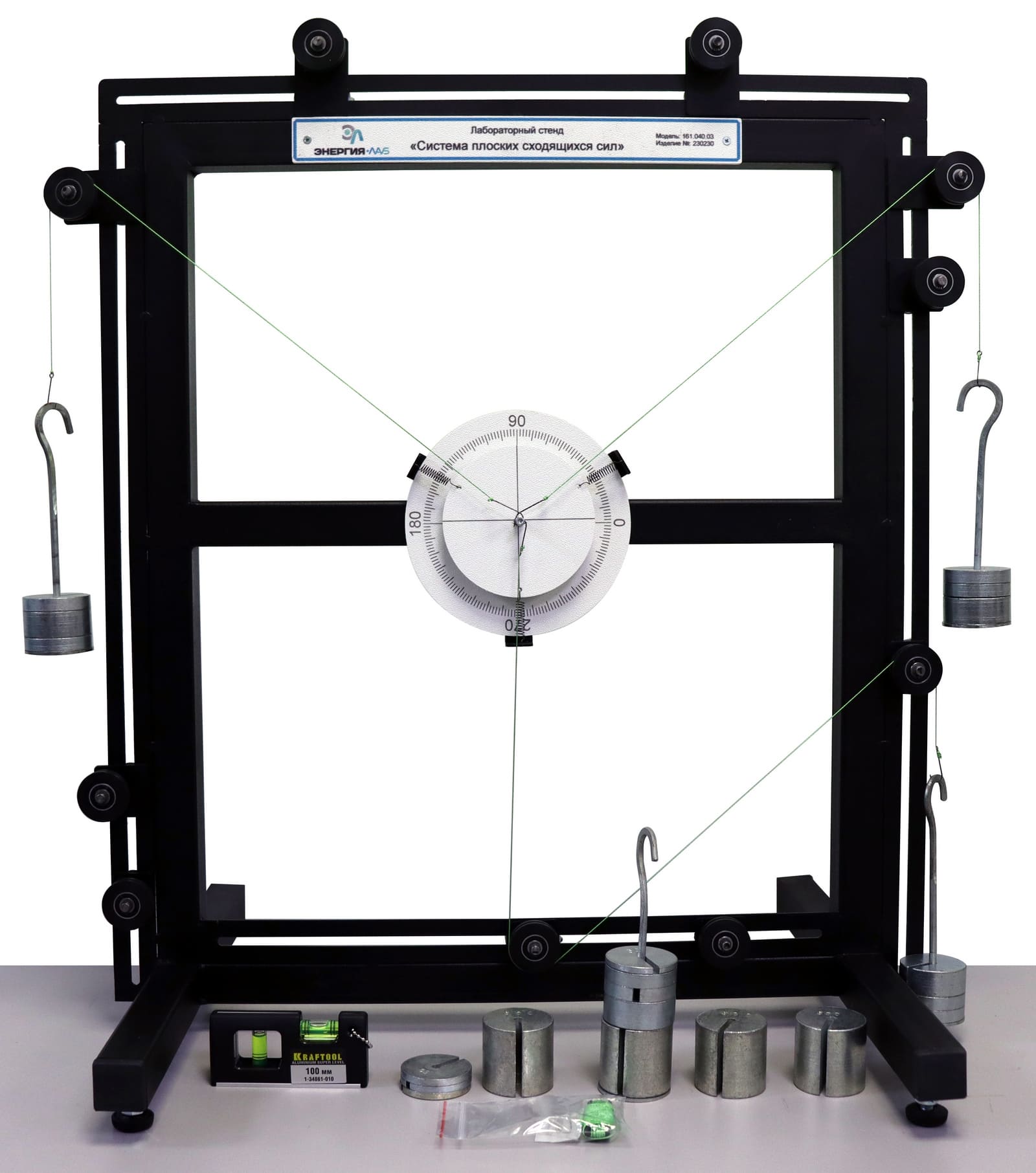

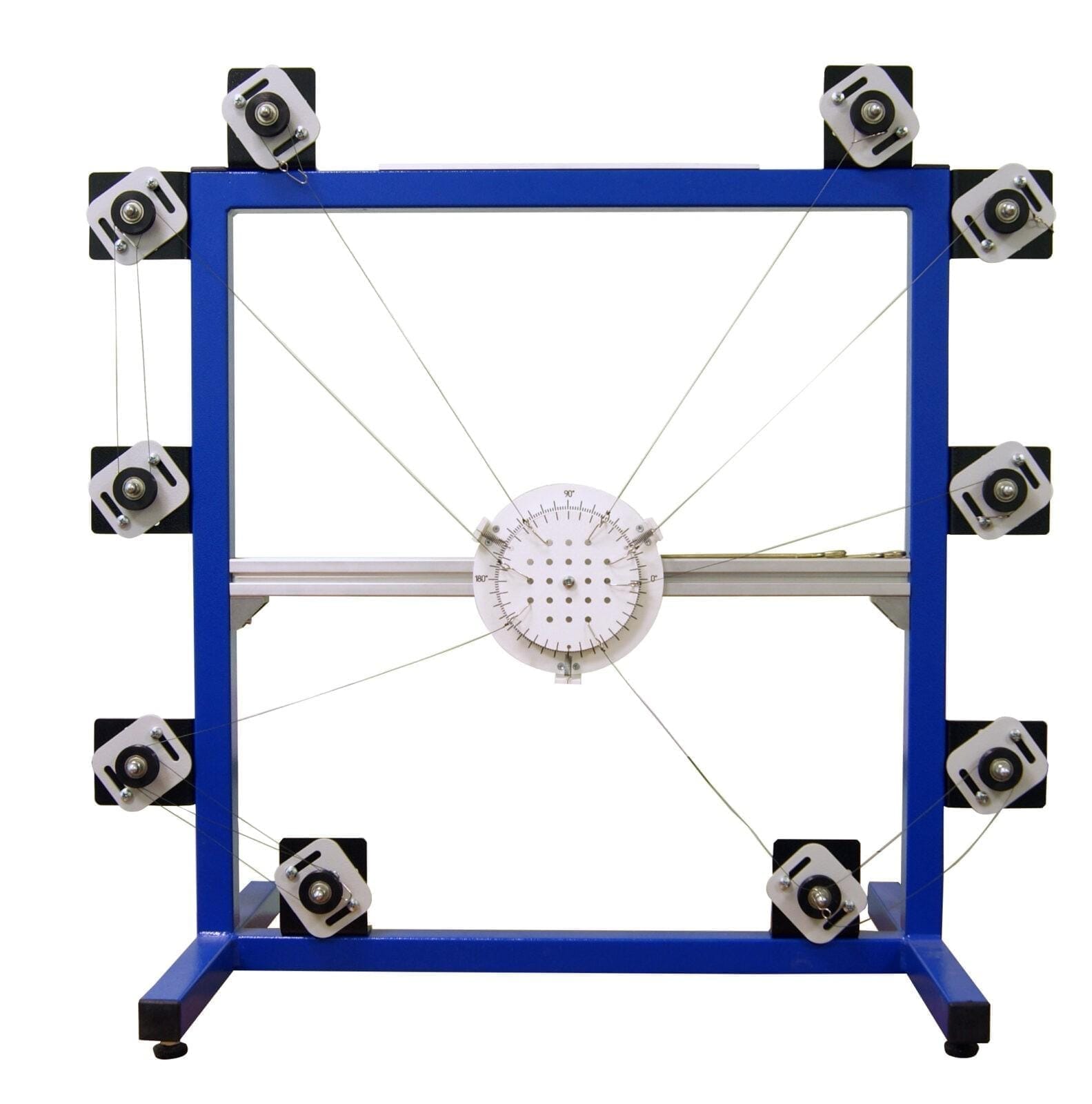

Зертханалық стенд алюминий профилінен жасалған кеңістіктік жақтау болып табылады. Рама биіктігі реттелетін аяқтары бар көлденең тіректерге орнатылады.
Роликтер раманың периметрі бойынша жылжымалы кронштейндердің көмегімен бекітіледі. Роликті бекіту жүйесі әртүрлі роликтер мен салмақтардың көмегімен тәжірибелік конструкцияны жылдам өзгертуге мүмкіндік береді. Жеткізу жинағына суспензия механизмінде бекітуге арналған радиалды ойықтары бар цилиндрлік пішінді салмақтар жиынтығы кіреді.
Алдыңғы беттегі жақтауға концентрлік тірек бұрыш шкаласы бар қозғалмайтын диск – ABS пластиктен жасалған транспортир орнатылған. Бекітілген дискіде серіппелі аспа арқылы жүк кабельдерінің ілмектерін бекітуге арналған орталық бұрандасы бар жылжымалы диск бекітіледі. Жылжымалы диск бекітілген дискіге қатысты айнала алады.
Әрі қарай, иілгіш кабельдер роликтер жүйесі арқылы өтеді және ілулі жүйеге қосылады, оған тәжірибелік жүктемелер орнатылады.
Күштердің шамасы салмақтардың көмегімен реттеледі. Салмақтар лазерлік кесу арқылы қаңылтыр болаттан жасалған. Әрбір жүкте жүктеменің граммдағы массасы соққы арқылы қолданылады. Жүктемелерде коррозияға қарсы жабын бар. Салмақ арнайы ілулі құрылғыға орнатуға арналған және ойығы бар.
