Сипаттама

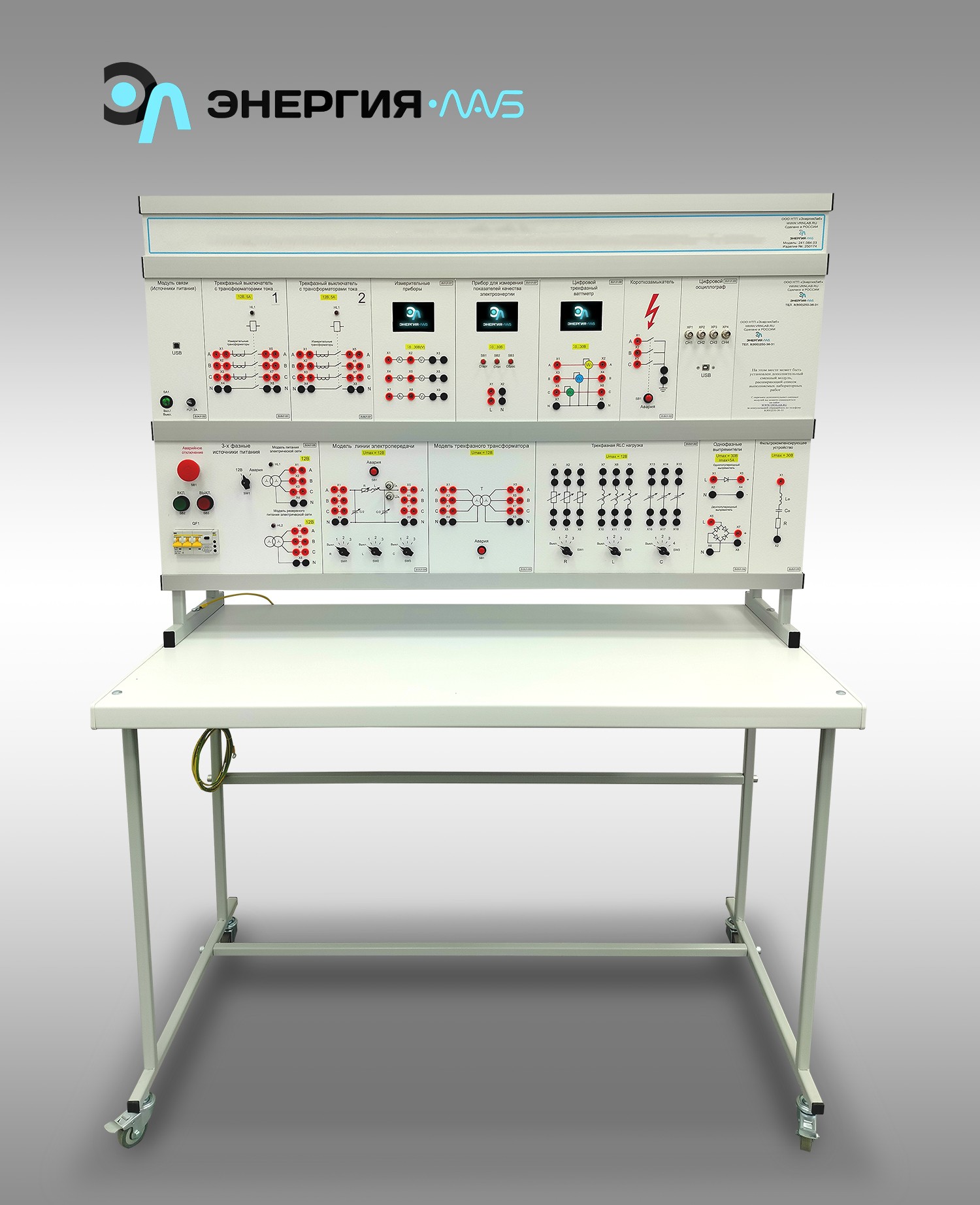

Комплект учебно-лабораторного оборудования «Автоматизация электроэнергетических систем» позволяет исследовать принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.
Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам «Релейная защита электроэнергетических систем» и «Автоматизация электроэнергетических систем». Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплект учебно-лабораторного оборудования «Автоматизация электроэнергетических систем» позволяет исследовать принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.
Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Коплектация
Раздел «Релейная защита электроэнергетических систем»
1. Защита линий электропередачи.
Токовая отсечка двух линий электропередачи с односторонним питанием.
Максимальная токовая защита двух линий электропередачи с односторонним питанием.
Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием.
Токовая направленная защита линий электропередачи в кольцевой сети.
Защита от замыканий на землю в сети с большим током замыкания на землю.
Защита от замыканий на землю в сети с малым током замыкания на землю.
Продольная дифференциальная защита линии электропередачи.
Поперечная дифференциальная защита параллельных линий электропередачи.
Дистанционная защита линий электропередачи в сети с двусторонним питанием.
2. Защита сборных шин.
Дифференциальная защита сборных шин.
Токовая отсечка сборных шин.
Дистанционная защита сборных шин.
3. Защита силовых трансформаторов.
Дифференциальная защита трансформатора.
Максимальная токовая защита трансформатора.
Токовая защита обратной последовательности трансформатора.
Токовая защита нулевой последовательности трансформатора.
4. Резервирование действия релейной защиты и выключателей.
Устройство резервирования отказов выключателей (УРОВ).
Раздел «Автоматизация электроэнергетических систем»
1. Автоматическое повторное включение линии электропередачи.
Автоматическое повторное включение линии электропередачи.
Ускоренное действие защиты до автоматического повторного включения.
Ускоренное действие защиты после автоматического повторного включения.
Поочередное автоматическое повторное включение линии электропередачи.
Автоматическое повторное включение линии электропередачи с двусторонним питанием.
2. Автоматическое включение резерва.
Автоматическое включение резерва питающего присоединения.
Автоматическое включение резерва секционного выключателя понизительной подстанции.
