Сипаттама

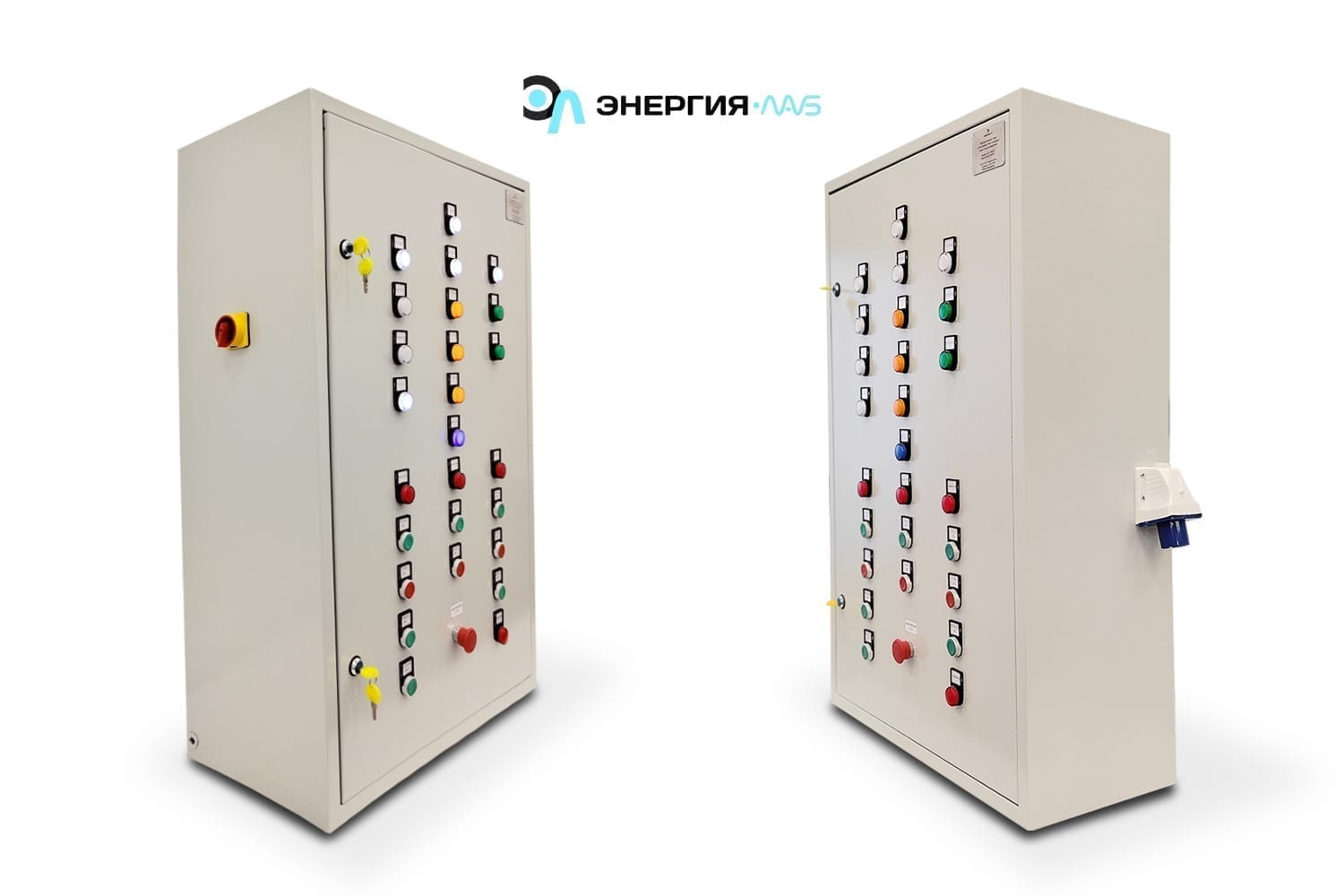

Стенд релелік контактор логикасы негізінде асинхронды электр қозғалтқыштарын басқаруға арналған орнатылған электр шкафы болып табылады.
Шкафта технологиялық жабдықты басқарудың үш сұлбасы бар:
• орамдарды «жұлдыздан» «үшбұрышқа» кейін ауыстыра отырып, электр қозғалтқышының кері жағы;
• электр қозғалтқышының сатылы іске қосылуы;
• электр қозғалтқышының кері қозғалысы, содан кейін уақыт кідірісімен өшіру.
Стенд релелік контакторлы қозғалтқышты басқару жүйелеріндегі ақауларды жою дағдыларын (аралас сымдар, ашық тұйықталу, қысқа тұйықталу) алуға, асинхронды қозғалтқыш үшін типтік коммутациялық тізбектерді меңгеруге, сондай-ақ реле байланысы логикасына негізделген қозғалтқышты басқару жүйелерін талдауға мүмкіндік береді. Стендтің қуат бөлігі жоғары вольтты. Басқару — 24 В.

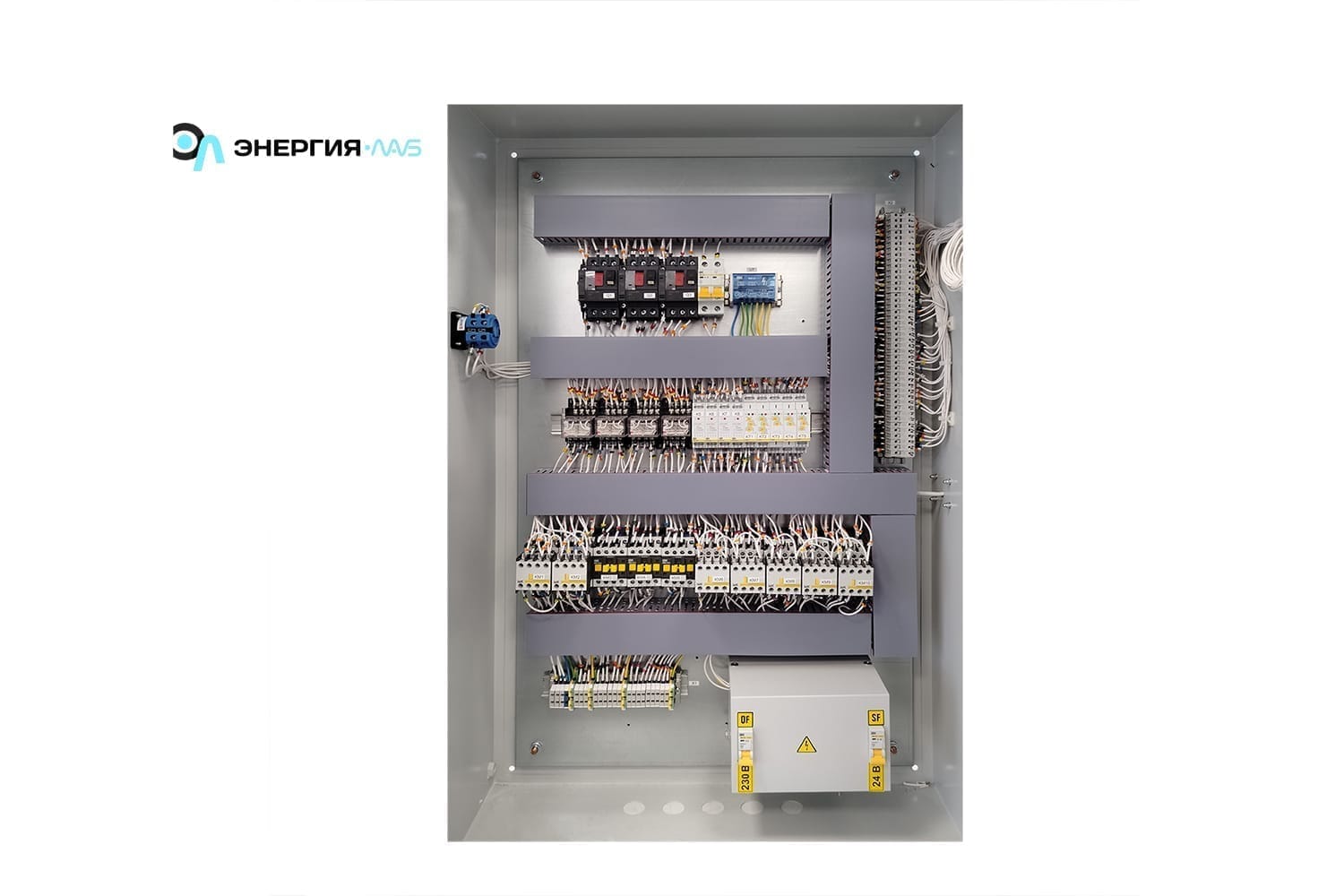

Электр шкафы мыналарды қамтиды:
• автоматты қосқыш;
• қосалқы контакт блогы бар контактор;
• электромеханикалық аралық реле;
• қосымша контактілер блогы бар қолмен басылатын стартер;
• жұлдызды-үшбұрышты іске қосу релесі;
• ON кідірту релесі;
• көп функциялы уақыт релесі;
• циклдік реле;
• жұдырықша қосқышы;

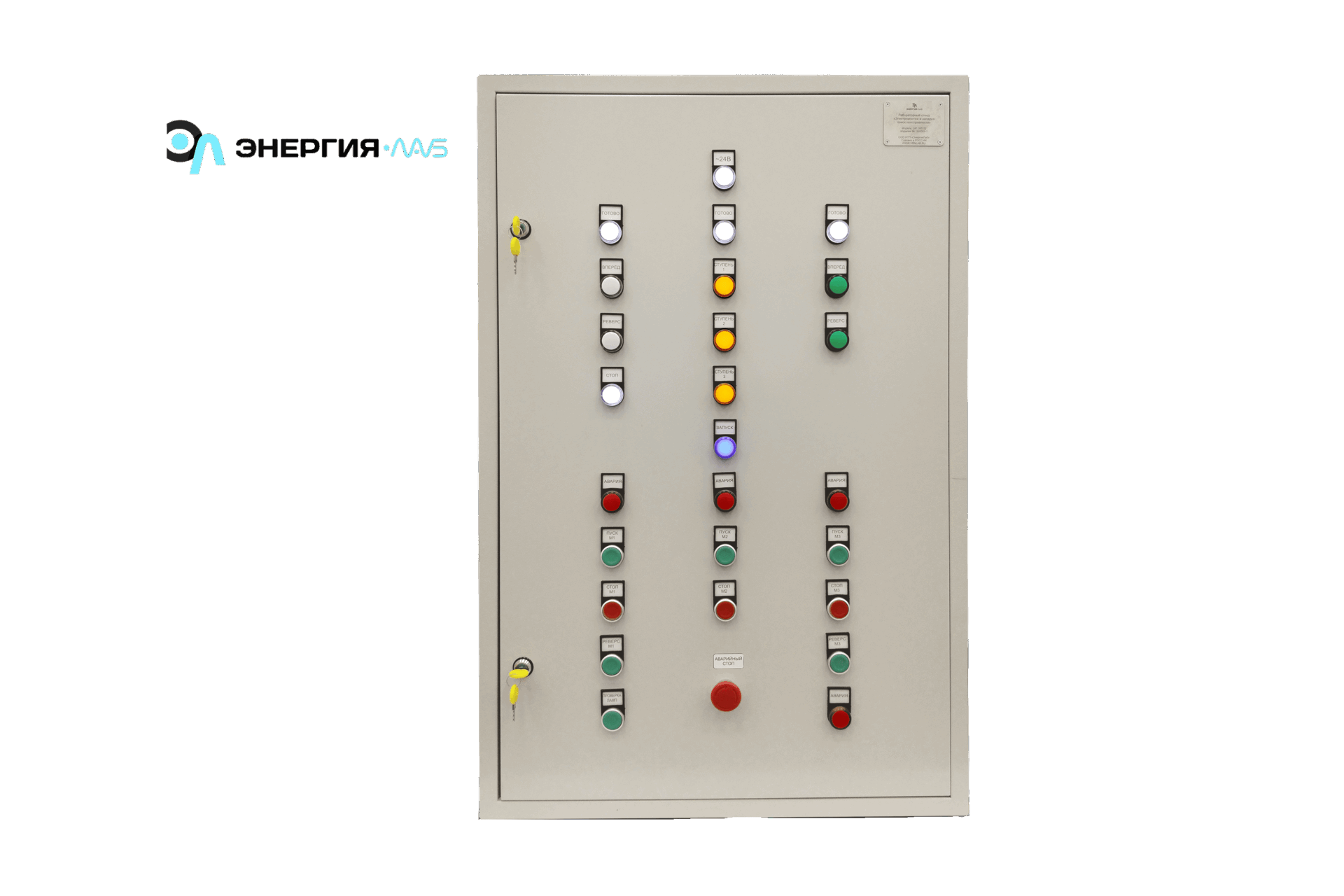

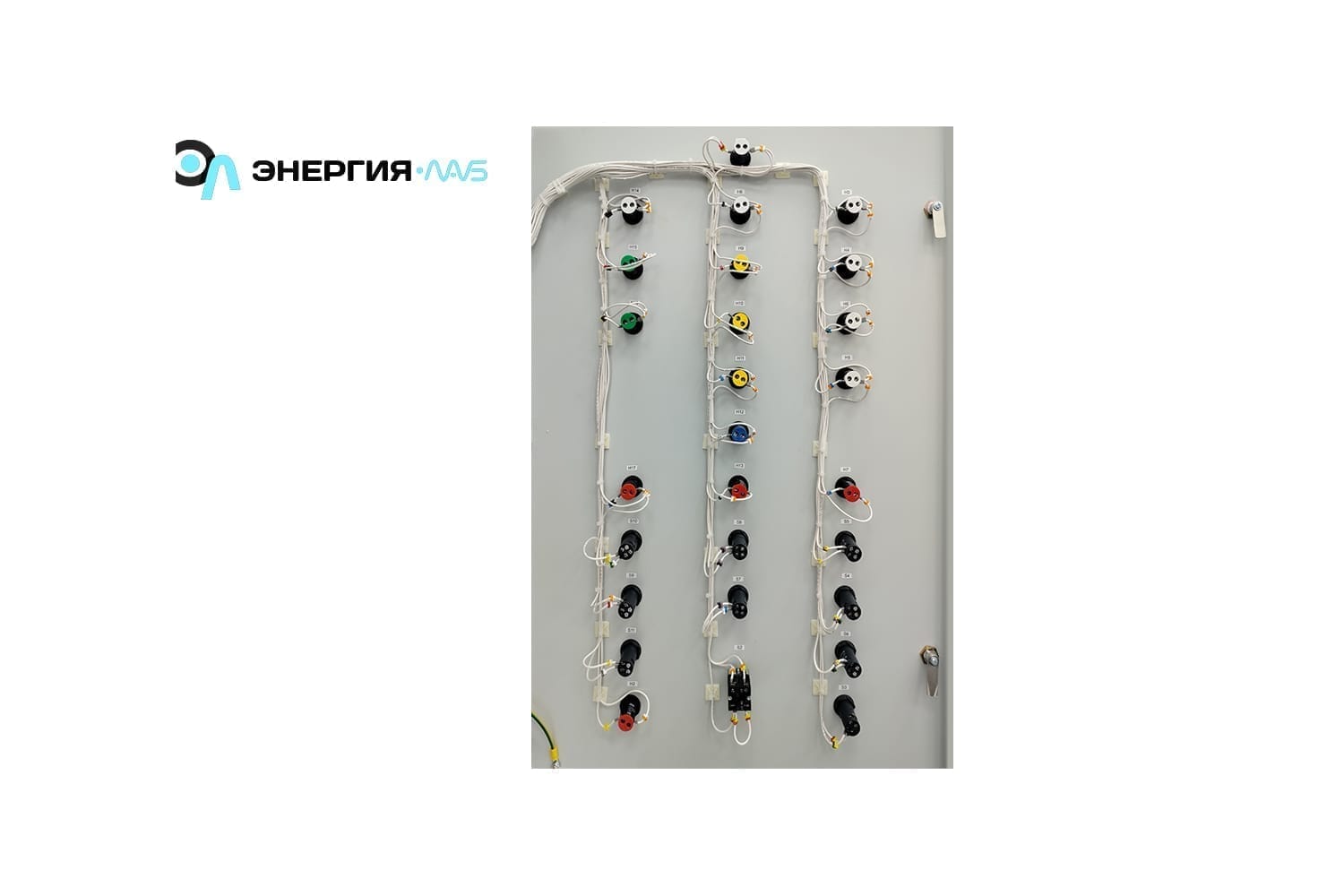

• дисплей және басқару элементтері; нәр беруші.
