Сипаттама

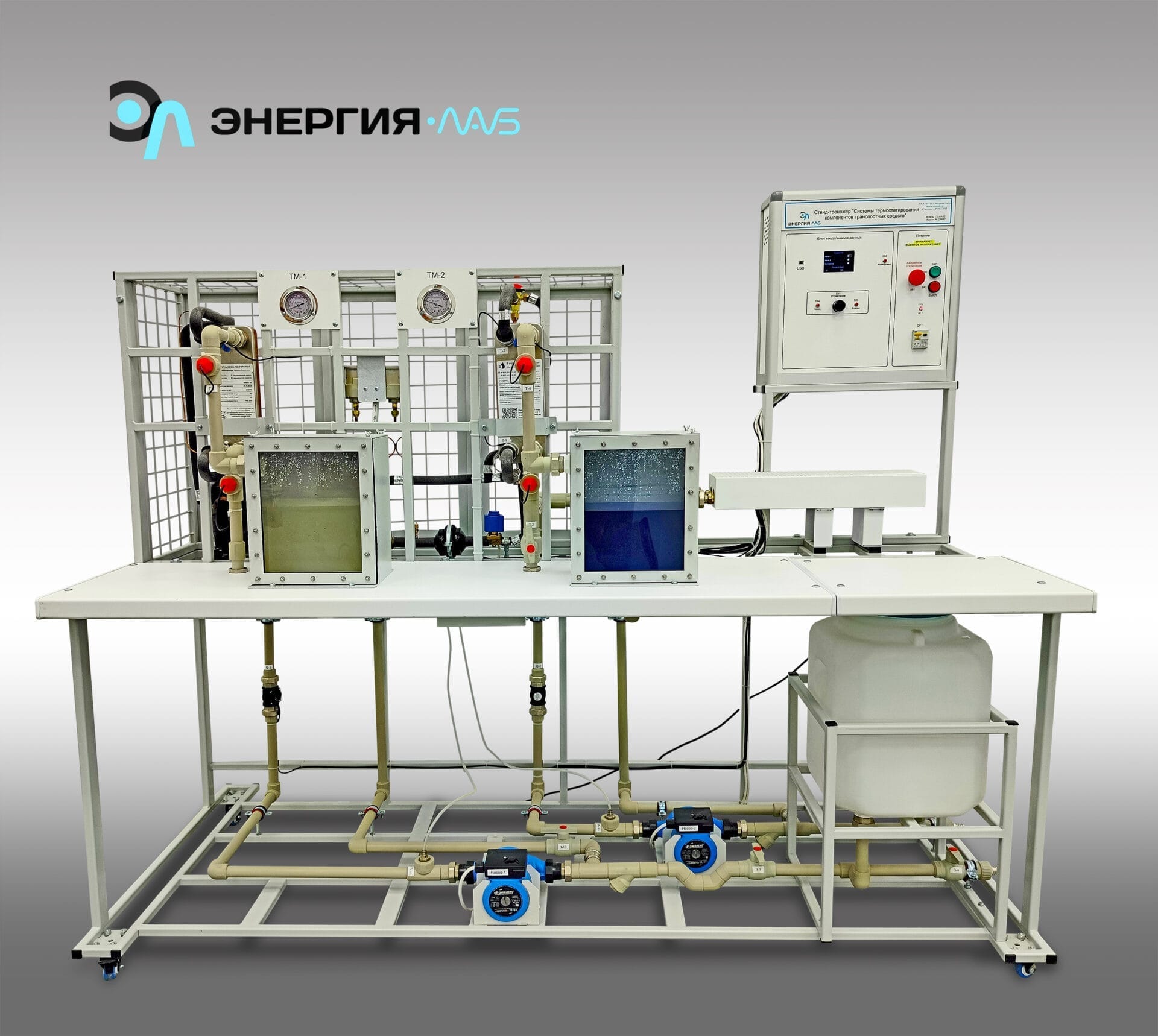

Зертханалық стенд жылу сорғысы жүйелерінің энергетикалық сипаттамалары мен өнімділігін зерттеуге арналған.
Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне орналастырылған.
Тұғырға орнатылған бүкіл құбыр желісін бір-бірімен жылу алмастырғыштармен байланыстырылған үш секцияға бөлуге болады:
— 1-бөлім – конденсатор (су ыдысы 10 л, айналым сорғы (сорғы 1), жылу алмастырғыш, температура датчигі T1, T2, қысым датчигі P1, ағын сенсоры Q1);
— 2 секция – буландырғыш (10 л антифриз резервуары, циркуляциялық сорғы (сорғы 2), жылу алмастырғыш, температура датчигі T3, T4, қысым датчигі P2, ағын датчигі Q2, салқындату радиаторы);
— 3-бөлім – компрессор (компрессор, қабылдағыш, сүзгі, термостатикалық клапан (TRV), қысым қосқышы, электромагниттік клапан (компрессорды автоматты түрде өшіру үшін), жоғары және төмен қысымды термоманометрлер, конденсатор, буландырғыш, температура датчиктері T5, T6 (конденсатор), температура датчиктері T7, T§NR қосылды (T7, T§sN секциясы).
жүйедегі температура фреонның маркасына байланысты.
