Сипаттама
Оқу жабдықтарының типтік жиынтығы деңгей датчиктерін, олардың жұмыс істеу принциптерін, деңгейді өлшеу әдістерін және салыстырмалы өлшеу қателігін анықтауды зерттеуге арналған.

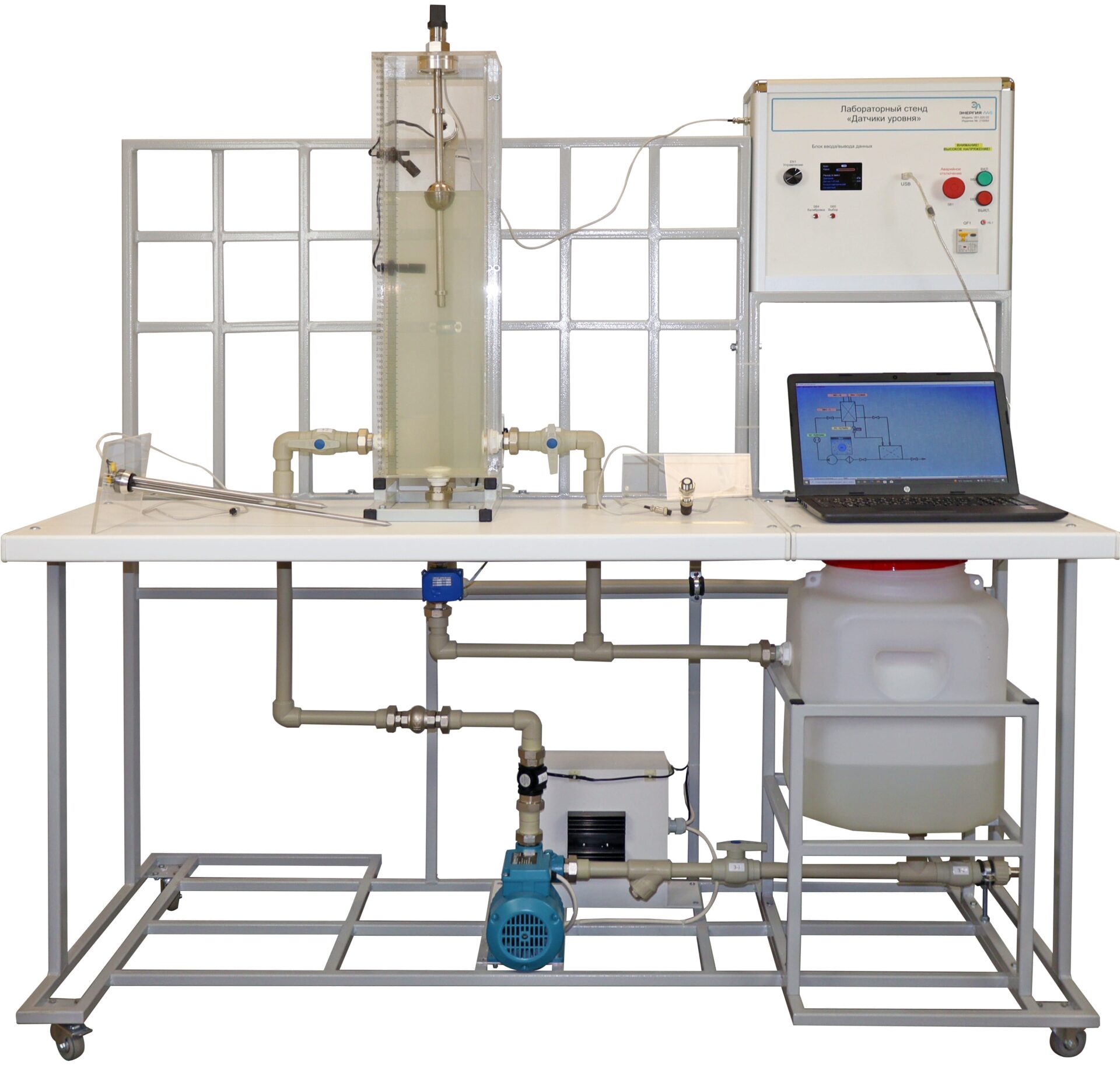

Жабдық жинағы ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне орнатылған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған және сумен жабдықтау жүйесінен және әртүрлі құрылғылары бар деңгейді өлшеу жүйесінен тұрады.
Сумен жабдықтау жүйесі технологиялық резервуардан, айналым сорғысынан, амортизатордан және электромагниттік клапаннан тұрады.
Деңгейді өлшеу жүйесіне мыналар кіреді:
— өлшеуіш ыдыс;
— кондуктометрлік деңгей датчигі;
— дискретті қалтқы деңгейінің сенсоры;
— аналогтық қалқымалы деңгей датчигі;
— гидростатикалық деңгей сенсоры.
Қалыңдығы 6 мм плексигластан жасалған өлшеуіш ыдыс. Өлшеу ыдысы бағасы көрсетілген өлшеуіш таразымен жабдықталған.
Өлшеу ыдысына су циркуляциялық сорғы арқылы 40 литрлік технологиялық ыдыстан беріледі. Сорғы басқару блогынан басқарылады.
Өлшеу цистернасының үстіне деңгей датчиктері орнатылған: кондуктометрлік, аналогтық қалқымалы, олар басқару блогына қосылған.
Өлшеу контейнерінде, бүйірлік панельде басқару блогына қосылған дискретті қалтқы деңгейінің сенсоры орнатылған.
Мембраналық қысым датчигі басқару блогына қосылған өлшеуіш ыдыстың түбіне орнатылған.
