Сипаттама

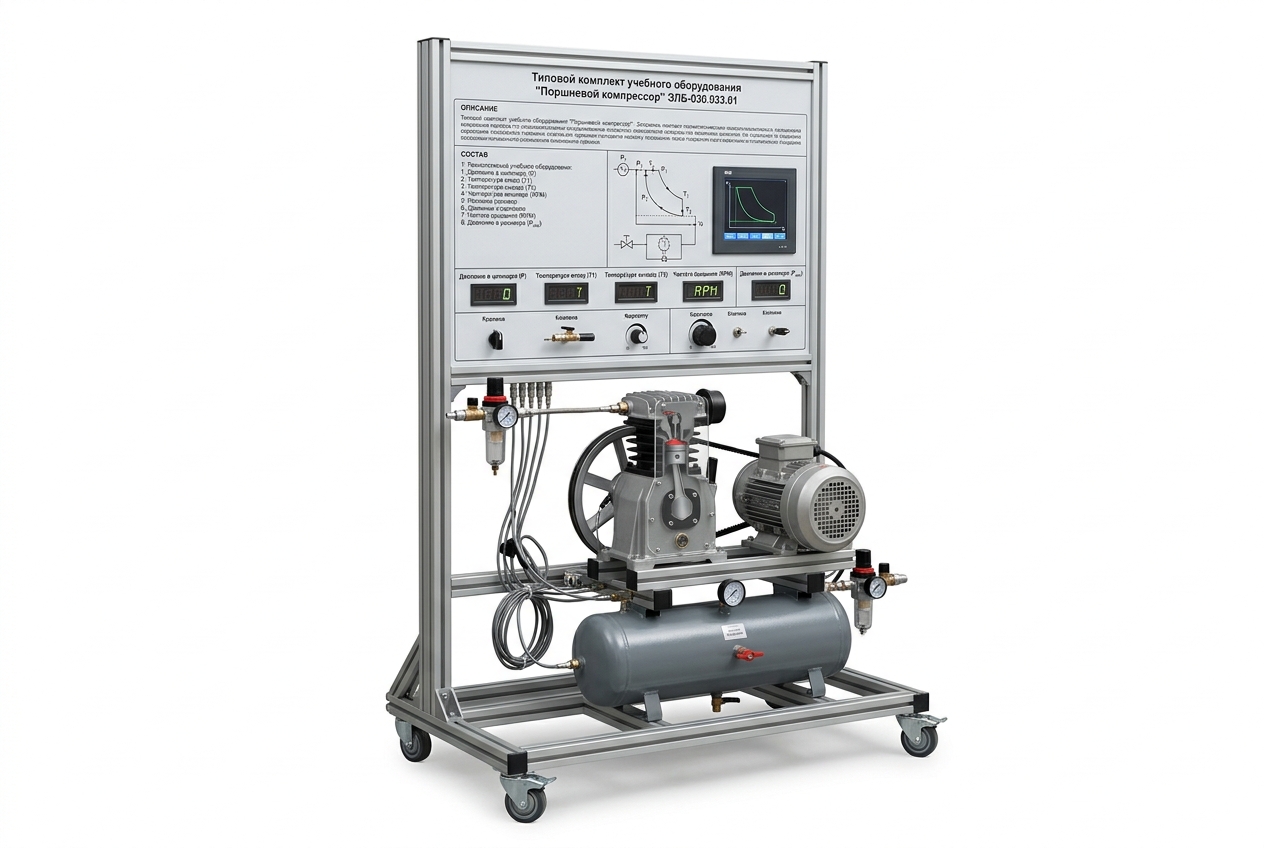

Рамалық негіз тежегіштері бар айналмалы доңғалақ тіректері бар металл профильден жасалған. Тіректі басқару блогы, қаңылтыр болаттан жасалған, жақтау негізіне орнатылған. Алдыңғы панель сызаттарға, чиптерге және тұғырды ұзақ пайдалану кезінде туындауы мүмкін басқа зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы 4 мм, ақ түсті «шагрин» құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған. Раманың үстелінің үстіңгі жағында поршенді компрессор орнатылған, оның қозғалтқышы дірілге қарсы аяқтарға орнатылған. Онда жиілікті түрлендіргіш те орнатылған. Компрессорлық ауа қабылдағыш тұғырдың төменгі жағында орналасқан. Бұл орналастыру компрессордың конструкциясын, сондай-ақ оның жұмыс принципін зерттеуге мүмкіндік береді. Сондай-ақ стенд зертханалық жұмыстарға қажетті барлық сенсорлармен (температура және қысым) жабдықталған.
Датчиктерден алынған мәліметтерді өңдеу және компрессор жетегін басқару үшін стенд микропроцессорлық жүйемен жабдықталған.
Стенд студенттерге газды сығудың термодинамикалық процестерін зерттеуге және компрессорлық машиналардың негізгі техникалық сипаттамаларын зерттеуге мүмкіндік береді.
Зертханалық стенд келесі құрылғыларды қамтиды:
• Компрессорлық қондырғы
• Температура сенсоры
§ • §
§ • §§§§§TSYM_ қысым
Зертханалық стендте өлшеу деректерін жіберу үшін компьютерге қосылу мүмкіндігі бар. Компьютермен байланыс компьютер портын қорғау үшін гальваникалық оқшаулауы бар USB интерфейсі арқылы жүзеге асырылады.
Стенд деректер алмасу және басқару модулі (ноутбук сияқты) және бағдарламалық пакет ретінде компьютерді қамтиды.
Стенд деректер алмасу және басқару модулін және бағдарламалық пакетті қамтиды.
Бағдарламалық қамтамасыз ету пакеті мына жабдыққа мүмкіндік береді:
1) Графикалық түрдегі зертханалық қондырғылардың өлшеу құралдарынан шығу деректері және алынған өлшемдерді салыстыру.
2) Графиктерді кестелік және графикалық түрде әрі қарай өңдеу үшін сақтаңыз.
3) Зертханалық қондырғы жинаған деректерді оқуға оңай графикалық пішінде қамтамасыз етіңіз.
4)
студенттердің
зертханалық жұмысы бойынша есептерді құрастыру бойынша әрі қарайғы жұмысы үшін электронды тасымалдағышта мыңдаған эксперименттік мәндерді қамтитын деректерді сақтау.
Бағдарламада компрессор мен қыздыру элементтерін автоматты блоктауы бар датчиктердегі сыни артық қысымды немесе температураны анықтайтын қорғаныс жүйесі бар. Бағдарламалық қамтамасыз ету алгоритмдері қондырғының жұмысы кезінде сенімді көрсеткіштерді қамтамасыз ету үшін жұмыс істеп тұрған компрессордың дірілінен туындайтын датчиктерден шыққан шуды сүзуді ескереді. Мәліметтер алмасу және басқару модуліне қосылған кезде өлшеу жүйесі бағдарламалық пакеттің басқаруымен жұмыс істейді.Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
Бағдарламалық пакеттің архитектурасы нақты уақыт режимінде деректердің үлкен көлемін графикалық өңдеуге мүмкіндік беретін жоғары жылдамдықтағы нақты уақыт алмасу хаттамалары үшін көп ағындылықты ескере отырып құрастырылған. Бағдарламалық пакет сызықтық жуықтау коэффициенттерін және нөлдік ығысуды өзгерту мүмкіндігі бар аналогтық сенсорларды дәл калибрлеу және калибрлеу үшін құпия сөзбен қорғалған инженерлік мәзірмен жабдықталған.
Бағдарламалық кешен қоректендіру көздерін басқаруға, өлшеу құралдары мен датчиктерден мәліметтерді жазуға, сондай-ақ компьютер экранындағы бағдарлама терезесінде әртүрлі форматтағы эксперименттік зерттеулердің нәтижелерін әрі қарай өңдеуге және сақтауға арналған. Бағдарламалық құрал пакеті іске қосылған сайын, ол қалқымалы терезеде бөлектелген жабдықты қосуға арналған белсенді портты автоматты түрде анықтайды. Қол жетімді басқару модульдері бірдей стильде жасалған. Интерфейсті ажыратымдылығы жоғары экрандарға (Full HD, 4K) автоматты реттеу енгізілді.
