Сипаттама
Оқу жинағы электр желілеріндегі тарату құрылғыларының схемалары мен жұмыс режимдерін зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Электр желісінің моделі белсенді және индуктивті кедергіні, сондай-ақ сыйымдылық өткізгіштігін қоса алғанда, U-тәрізді эквивалентті схема арқылы жүзеге асырылады. Белсенді, индуктивті кедергі мен сыйымдылық өткізгіштіктің өзгеруі печенье ажыратқыштарымен қамтамасыз етіледі.

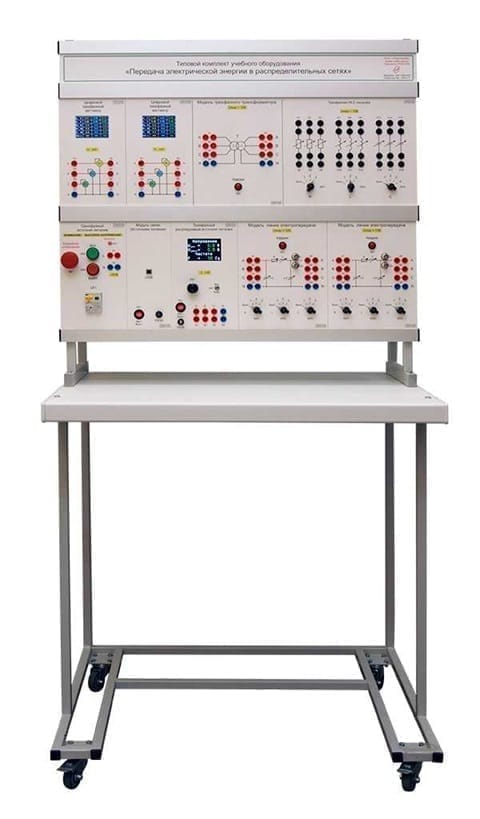

Зертханалық жабдықтар жиынтығы стендтік нұсқада жасалған: жеке зертханалық үстелде орнатылған модульдері бар тірек.
Зертханалық үстел модульдері және басқа да қажетті жабдықтары бар тіректі орнатуға арналған.
Модульдерді орнатуға арналған тірек — бұл ұнтақ бояумен қапталған металл профильден жасалған жиналмалы құрылым. Тірекке анодталған алюминий профильдерінен жасалған бағыттағыштар бекітіледі.
Модульдер бағыттағыштарда орнатылған.
Модульдер жинағы:
• «Үш фазалы қуат көзі» модулі.
• «Үш фазалы автотрансформатор» модулі.
• «Үш фазалы трансформатордың моделі» модулі.
• «Электр желісінің үлгісі» модулі — 2 дана.
• «Үш фазалы RLC жүктемесі» модулі.
• «Сандық үш фазалы ваттметр» модулі.
• «Байланыс модулі (қуат көздері)» модулі.
Модульдердің конструкциясы сыртқы модульдер мен өлшеу құралдарын қосу мүмкіндігін қамтамасыз етеді.
