Сипаттама
Оқу стенді әртүрлі үлгідегі қысымды өлшейтін аспаптардың құрылымы мен жұмыс істеу принципін зерделеу, сондай-ақ олардың өлшеу қателіктерін анықтау бойынша зертханалық және практикалық сабақтарды өткізуге арналған.

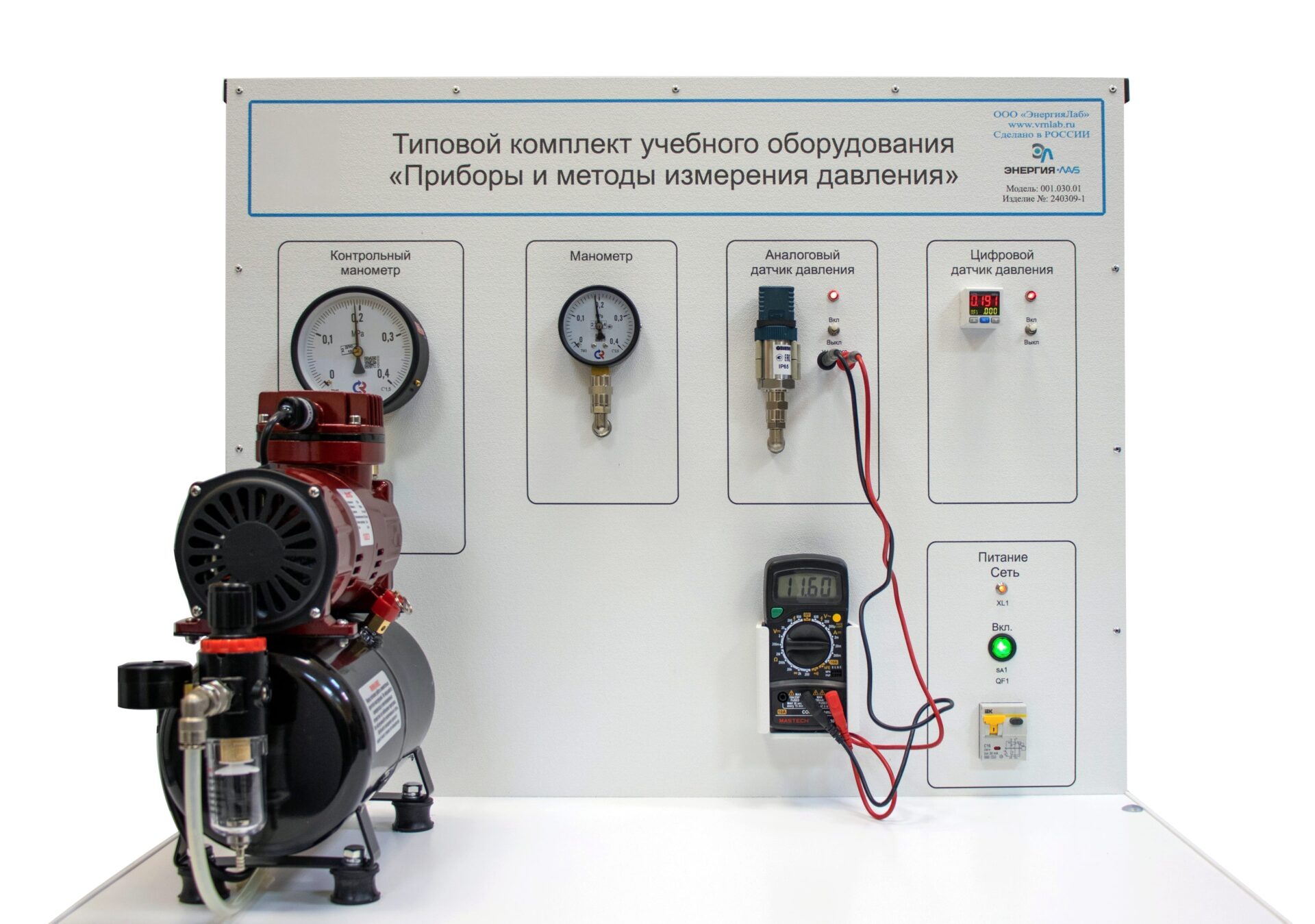

Стенд үстелдің үстіңгі тақтайы бар моноблок болып табылады, оның үстіне: қабылдағышы бар компрессор, қысымды өлшейтін аспаптар және стендті басқару элементтері орнатылған. Алдыңғы панель сызаттарға, чиптерге және тұғырды ұзақ уақыт пайдалану кезінде туындауы мүмкін басқа да зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы 4 мм-ден аз, ақ түсті, жасыл құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
Стенд келесі құрылғыларды қамтиды:
— TM5 «Rosma» көрсеткішінің манометрі (басқару немесе анықтамалық);
— TM3 «Rosma» көрсеткішінің манометрі;
— Аналогтық қысым сенсоры PD100-DI0.4-181-0.5. Токты өлшеу үшін қондырғы MAS830L мультиметрімен жабдықталған;
— дисплейі бар сандық қысым сенсоры DPA10M-P;
— Компрессордың өнімділігі 23 л/мин, максималды қысым 4 кг/см2, қабылдағыштың көлемі 3 л.
