Сипаттама
Оқу жабдығының типтік жиынтығы өндірістік сумен жабдықтау жүйесіндегі айналмалы суды салқындату технологиясын зерттеу бойынша зертханалық жұмыстарға арналған.

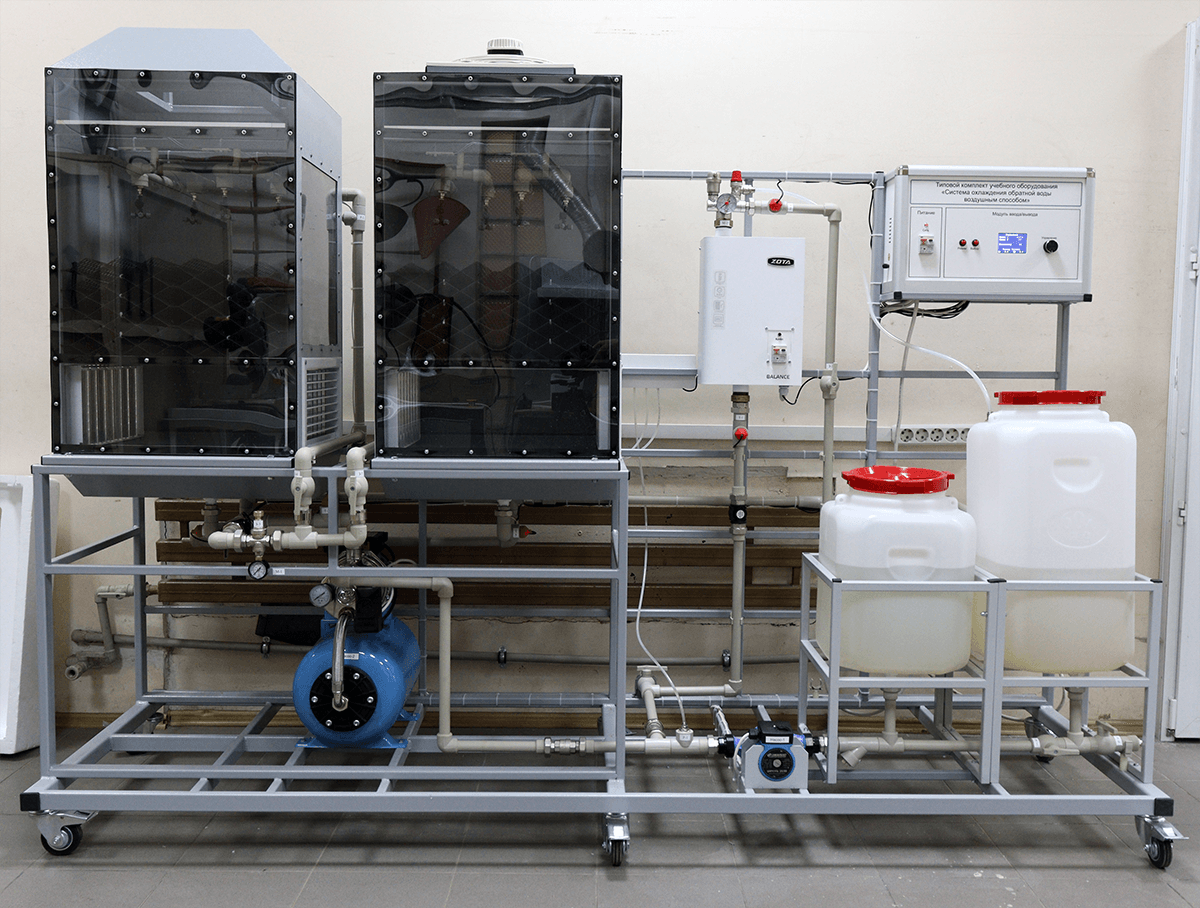

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жиналады.
Стенд полимерлі жабыны бар алдын ала дайындалған металл конструкциядан тұрады. Гидравликалық жүйе мен басқару блогы тірекке орнатылған.
Зертханалық жұмыс үшін стенд екі модульді қамтиды: салқындату мұнарасының жұмысын модельдейтін модуль және желдету салқындату мұнарасының жұмысын модельдейтін модуль. Әрбір модульде: спринклер, су ұстағыш, кіріс және шығыс су құбырлары, кіріс және шығыс температура сенсорлары бар. Желдеткіш салқындату мұнарасының модуліне қалақша түріндегі желдеткіш орнатылған.
Түсінікті болу үшін екі модульдің алдыңғы қабырғасы мөлдір материалдан жасалған және ішкі жағынан шаммен жарықтандырылған.
Гидравликалық жүйе екі тізбектен тұрады: су жылыту тізбегі және жұмыс тізбегі. Жүйе келесі элементтерді қамтиды: көлемі 60 литр болатын негізгі су ыдысы, көлемі 40 литр ыстық су ыдысы, температура реттегіші бар электр су жылытқышы, айналым сорғысы, сорғы станциясы, сұйықтық ағынын, температура мен қысымды датчиктер, сондай-ақ өшіру клапандары.
Стенд автономды және зертханада сумен жабдықтау және кәріз жүйелеріне қосылуды қажет етпейді.
