Сипаттама

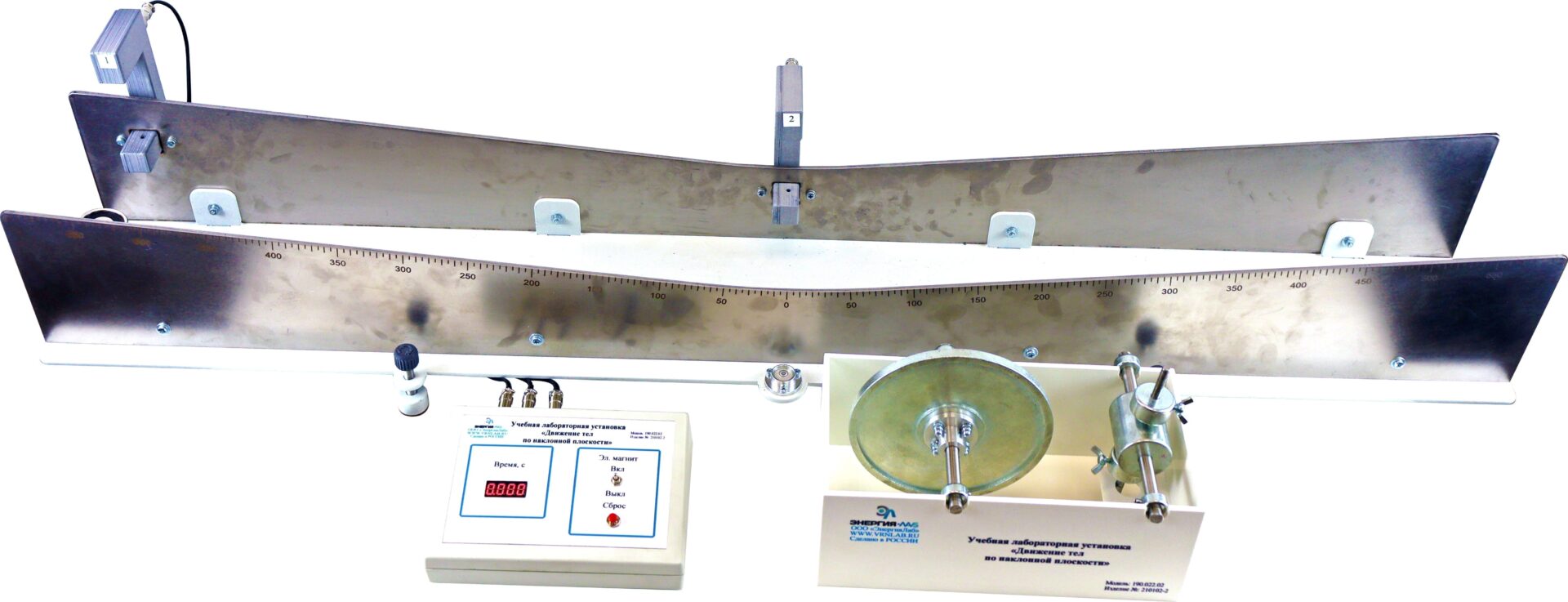

Зертханалық қондырғы қатты дененің көлбеу жазықтықта домалауын зерттеуге арналған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған.
Басылған миллиметрлік шкаласы бар бағыттағыштар горизонтпен 6 градус бұрышты құрайтын негізде орнатылады.
Сынақ үлгілері ретінде келесі үлгілер пайдаланылады:
— тұрақты инерция моменті бар дене (диск): салмағы 0,7 кг, диаметрі 150 мм, диаметрі 10 мм оське орнатылған диск;
— айнымалы инерция моменті бар дене: крест түріндегі дене, оның бойымен салмағы 0,08 кг жүктер қозғала алады, штангаға орнатылған, диаметрі 10 мм оське орнатылған, жалпы дене салмағы 0,8 кг. Жүктерді бекіту үшін құлыптау бұрандасы қолданылады.
Үлгілерді айналдырудан сақтау үшін электромагниттік тығын қолданылады. Үлгілерді айналдыру уақыты электронды секундомермен жазылады.
Сынама денелерін сақтау үшін үлгілерге жылдам қол жеткізуді және оларды қауіпсіз сақтауды қамтамасыз ететін арнайы контейнер пайдаланылады.
Динамикалық параметрлерді жазу үшін басқару блогында орналасқан электронды секундомер және электромагниттік қысқыш қолданылады.
Басқару блогы сызаттарға, чиптерге және басқа зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы 4 мм, ақ түсті, сұрғылт құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
