Сипаттама
Зертханалық қондырғы айналмалы қозғалыстың динамикасын зерттеуге арналған; дененің инерция моментінің оның ішіндегі массаның таралуына тәуелділігін зерттеу; қозғалмайтын ось айналасында айналатын дененің бұрыштық жылдамдығын анықтау; бұрыштық үдеулерді анықтау.

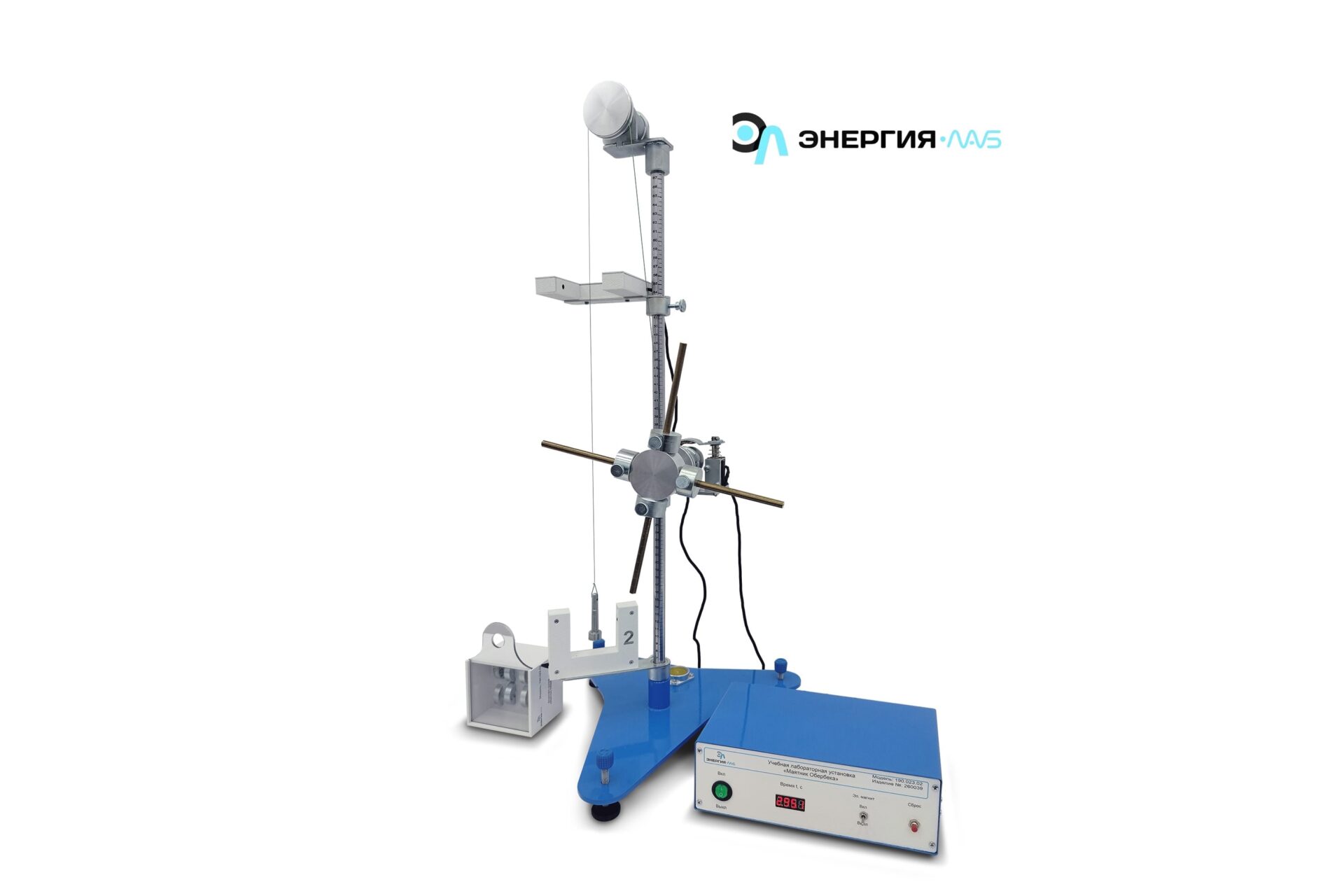

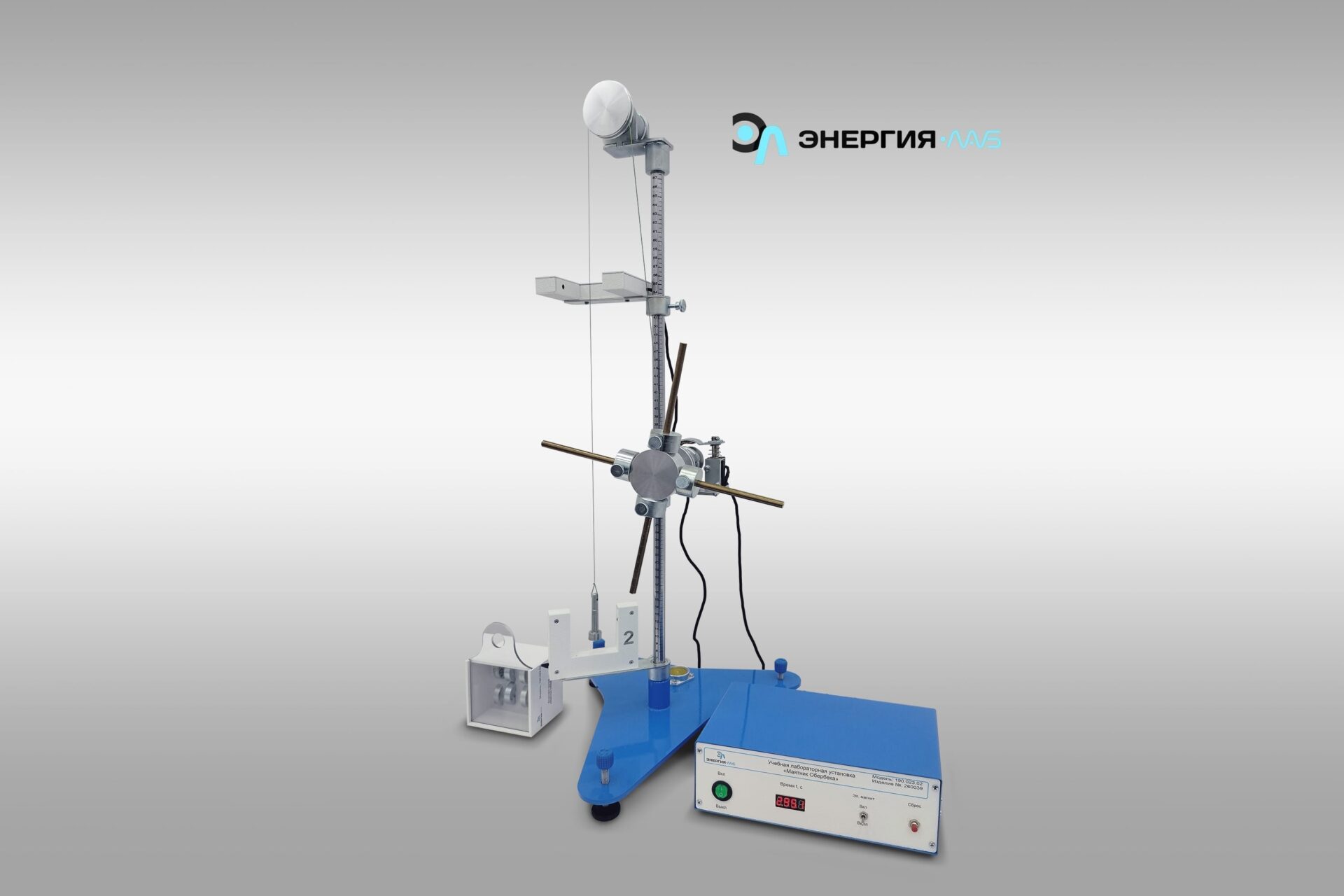

Негізге тік тірек орнатылған. Тұғырға келесі конструкциясы бар Обербек маятнигі орналастырылған: көлденең оське өзара перпендикуляр төрт штангасы бар еркін айналатын втулка, сондай-ақ жіпті орау үшін ұясы бар диск орнатылған. Қозғалатын салмақтар өзектерге симметриялы бекітілген. Штангаларда жүктерді бекіту орнын визуалды бақылауға арналған ойықтар бар. Жіп тартпаның үстіңгі бөлігінде орналасқан шкив арқылы өткізіледі, оның соңында суспензия мен әртүрлі салмақтағы салмақ ілінеді.
Оптикалық сенсорды орналастыру үшін сөренің жоғарғы және төменгі бөліктеріне каретка орнатылған. Кареткаға жүктің өтуін тіркейтін оптикалық ұяшық сенсоры орналастырылған.
Маятник оған бекітілген салмақтың әсерінен барабаннан босап шығатын жіппен қозғалады. Айналмалы дененің инерция моментін өзгерту шыбықтар бойымен жүктерді жылжыту арқылы жүзеге асырылады.
Маятниктің айналуын бекіту үшін білікке электромагниттік тежегіш орнатылған.
Жүктің жүріп өткен жолы металл тұғырда белгіленген миллиметрлік сызғыш арқылы анықталады.
Динамикалық параметрлерді жазу үшін басқару блогында орналасқан электрондық секундомер қолданылады.
