Сипаттама
Зертханалық қондырғы ауада және қатты денелерде дыбыс толқындарының таралуын зерттеу және ауада және металда дыбыс толқындарының таралу жылдамдығын анықтау бойынша зертханалық жұмыстарды орындауға арналған.

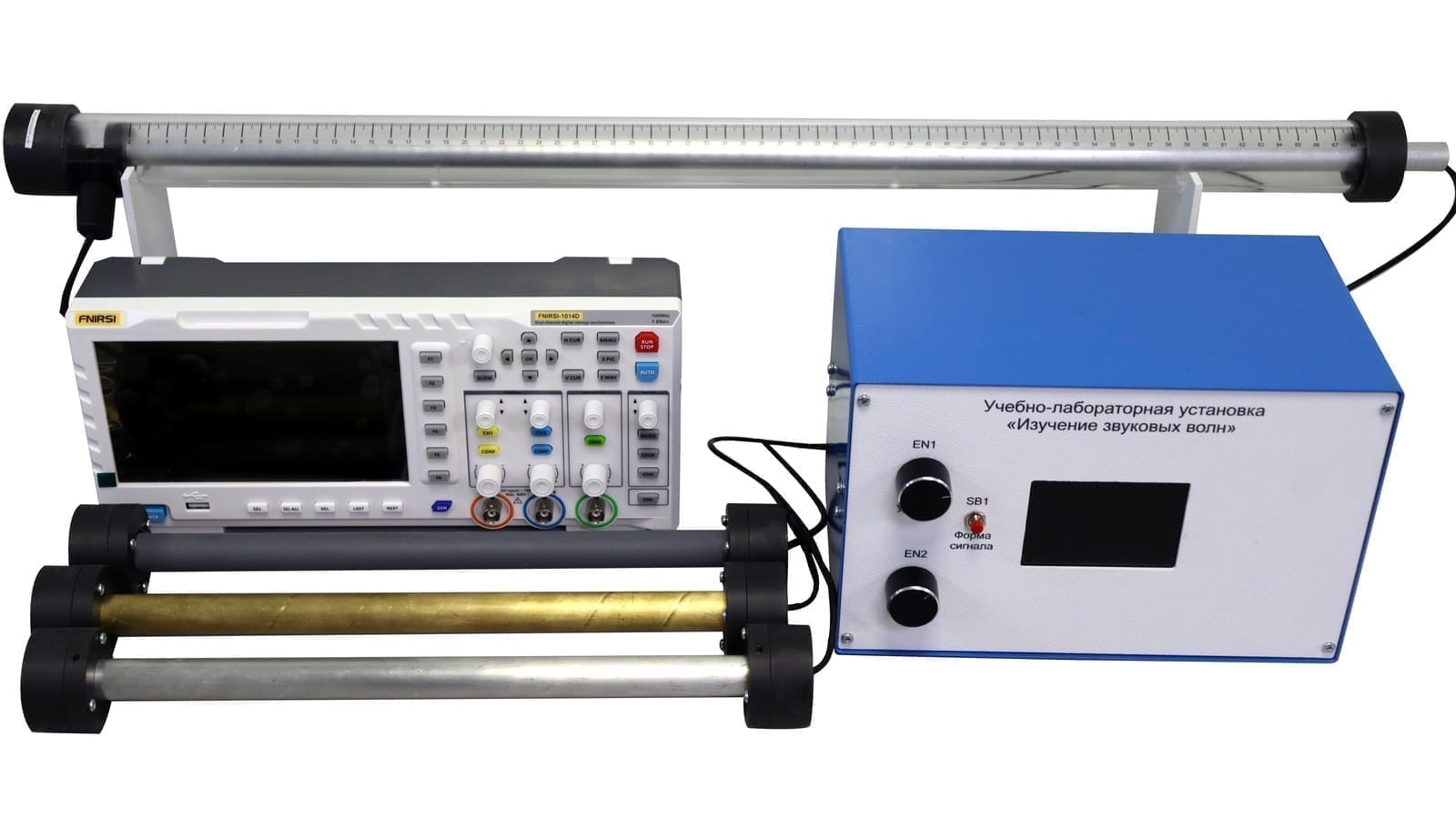

Зертханалық қондырғы келесі элементтерден тұратын үстел үсті құрылымы болып табылады:
— ауадағы дыбыс толқындарын зерттеуге арналған модуль;
— қатты денелердегі дыбыс толқындарын зерттеуге арналған модуль;
— генератор;
— сандық осциллограф.
Дыбыстың ауадағы жылдамдығы тұрақты толқын әдісімен, металда импульстік әдіспен анықталады.
Ауадағы дыбыс толқындарын зерттеуге арналған модуль цилиндрлік толқын өткізгіш түріндегі резонаторлық құбыр болып табылады. Құбырдың ашық ұшына дыбыс сигналдарының көзі бекітіледі — айнымалы токтан айнымалы магнит өрісінде тербелетін телефон мембранасы, оны дыбыстық сигнал генераторы орнатады. Сигнал қабылдағыш резонаторлық құбырдың соңында орнатылған микрофон болып табылады.
Қатты денелердегі дыбыс толқындарын зерттеуге арналған модуль – металл стержень (болат, алюминий, латунь), оның ұштарында ферромагниттік материалдан жасалған шайбалар басылады.
Штанганың бір жағында импульстік режимде жұмыс істейтін ультрадыбыстық эмитент бар. Өзекшенің қарама-қарсы жағындағы ультрадыбыстық қабылдағыш (механикалық діріл сенсоры) қабылдайтын тербеліс осциллографтың тік кірісіне беріледі.
