Сипаттама

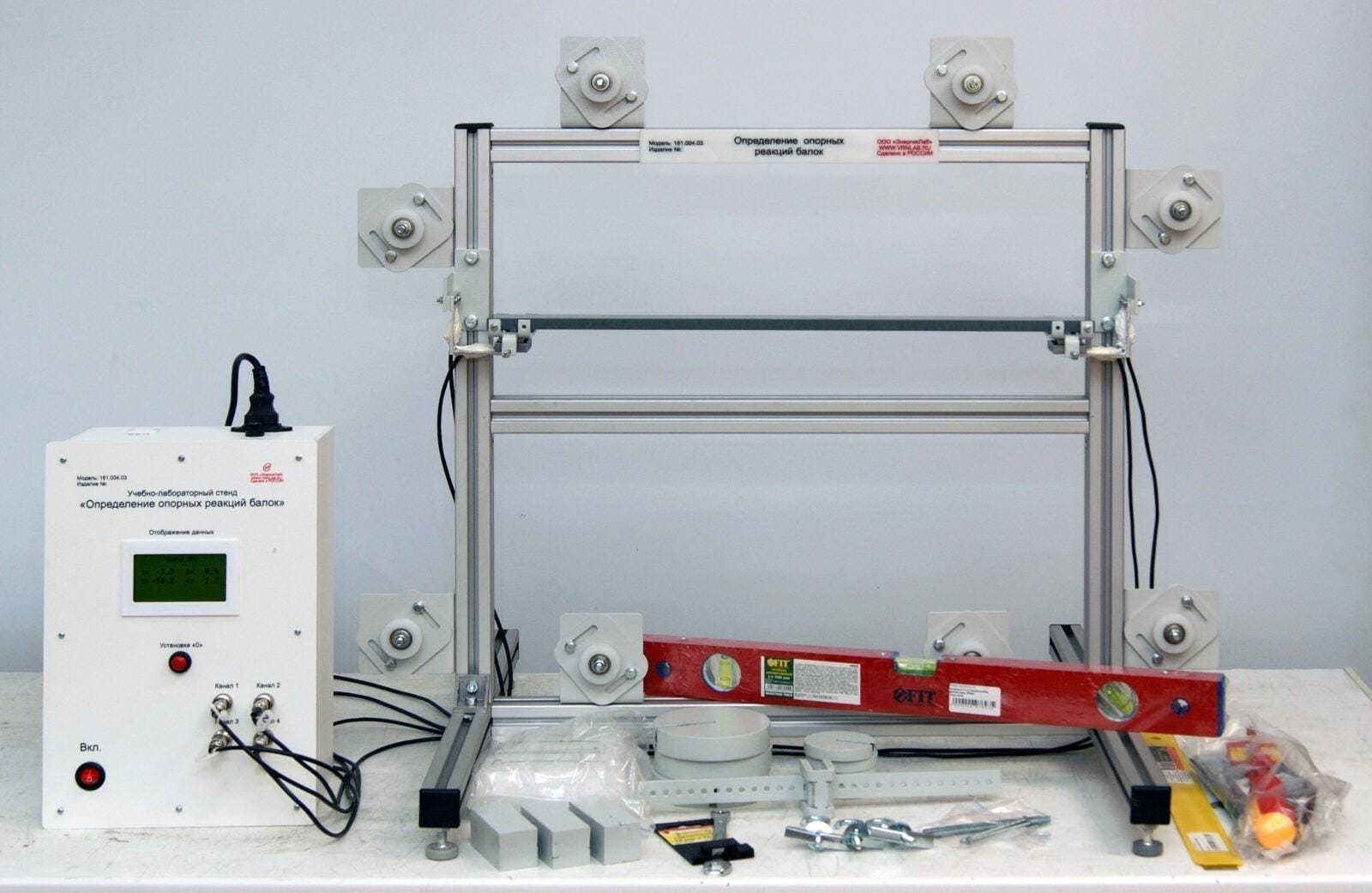

Зертханалық орындық топсалы бекітілген және топсалы жылжымалы тіректерде жатқан арқалықты, сондай-ақ бір ұшымен қысылған консольдық арқалықты имитациялауға және арқалықтардың тірек реакцияларының шамасын анықтауға арналған.
Стенд үстел үсті жақтау құрылымы болып табылады.
Тіректердің реакциясын анықтау үшін рамкаға сенсорлық жүйе орнатылған: тік және көлденең реакциялар, сонымен қатар моменттік реакция.
Тұғырға екі тіреуіш орнатылған, олар арқалықтың топсалы-жылжымалы тірегін, арқалықтың қысылуын, арқалықтың топсалы бекітілген тірегін үлгілей алады. Стендтің дизайны бір сәулені екіншісімен оңай және жылдам ауыстыруды қамтамасыз етеді.
Арқалықтарға әр түрлі жүктеме түрлері орнатылған:
• Күштер жұбы.
• Шоғырланған күш.
• Бөлінген жүктеме.
Әртүрлі жүктеме түрлерін орнату үшін күштердің ерікті бағытын қамтамасыз ету үшін тірек периметрі бойынша еркін орнатылатын әртүрлі типтегі және номиналды салмақтағы құрылғылар, құрылғылар, сондай-ақ бағыттаушы роликтер қолданылады.
Датчиктерден алынған ақпаратты өлшеу құрылғысы өңдейді.
