«Дифракциялық тордың көмегімен сутегі атомының спектрін зерттеу. Сутегі атомының спектрінен Ридберг (Планк) тұрақтысын анықтау. Дифракциялық тормен жұмыс істеудің негізгі әдістерін оқу» оқу зертханалық стенді.

Сипаттама

Оқу зертханасының стенді дифракциялық тор арқылы сутегі атомының спектрін зерттеуге және сутегі атомының спектрінен Ридберг тұрақтысын анықтауға арналған.

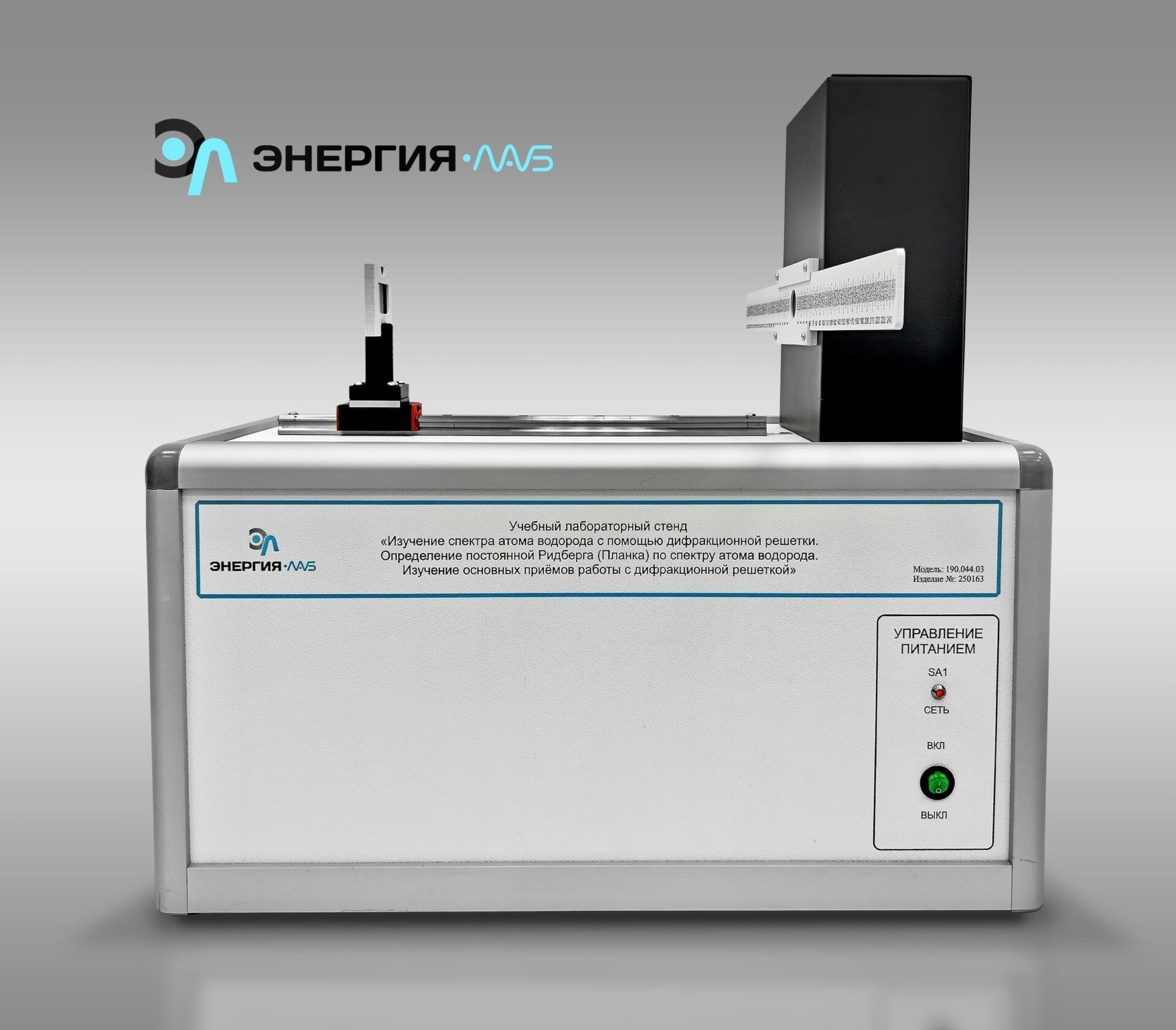

Зертханалық қондырғы зертханалық модуль мен басқару блогынан тұрады.
Зертханалық модуль ұнтақпен қапталған металдан жасалған толық блок болып табылады. Модуль қорғаныс қақпағымен жабдықталған.

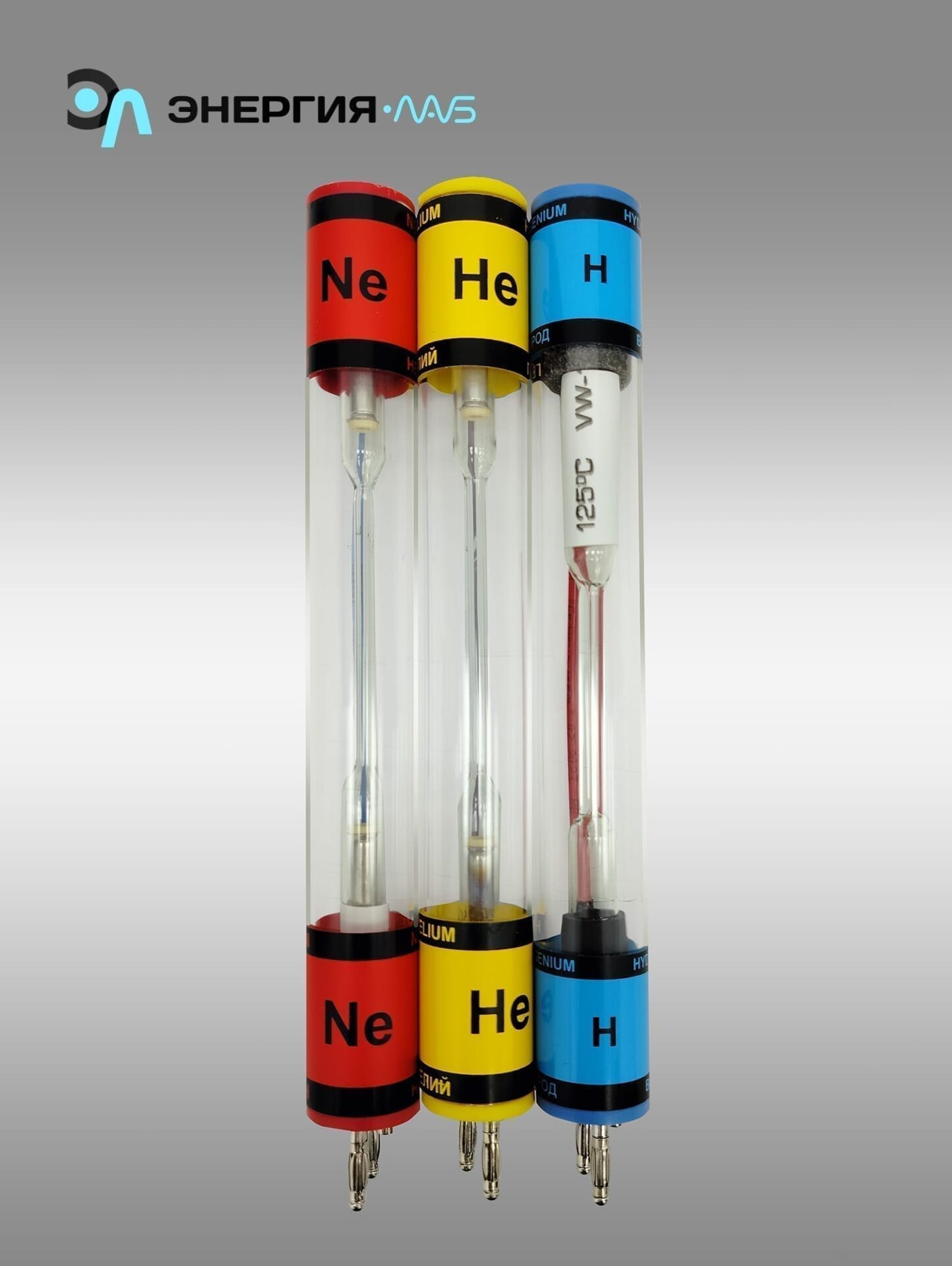

Зерттелетін элементтер модульдің ішіне орналастырылған — спектрлік түтіктер: сутегі Н, гелий He, неон Ne — эксперимент кезінде орнатылған.
Модуль ішінде түтікке қарама-қарсы орналасқан тесік бар.
Модульде кірістірілген 1мм және 0,5мм ұясы бар жылжымалы миллиметрлік шкаласы бар.

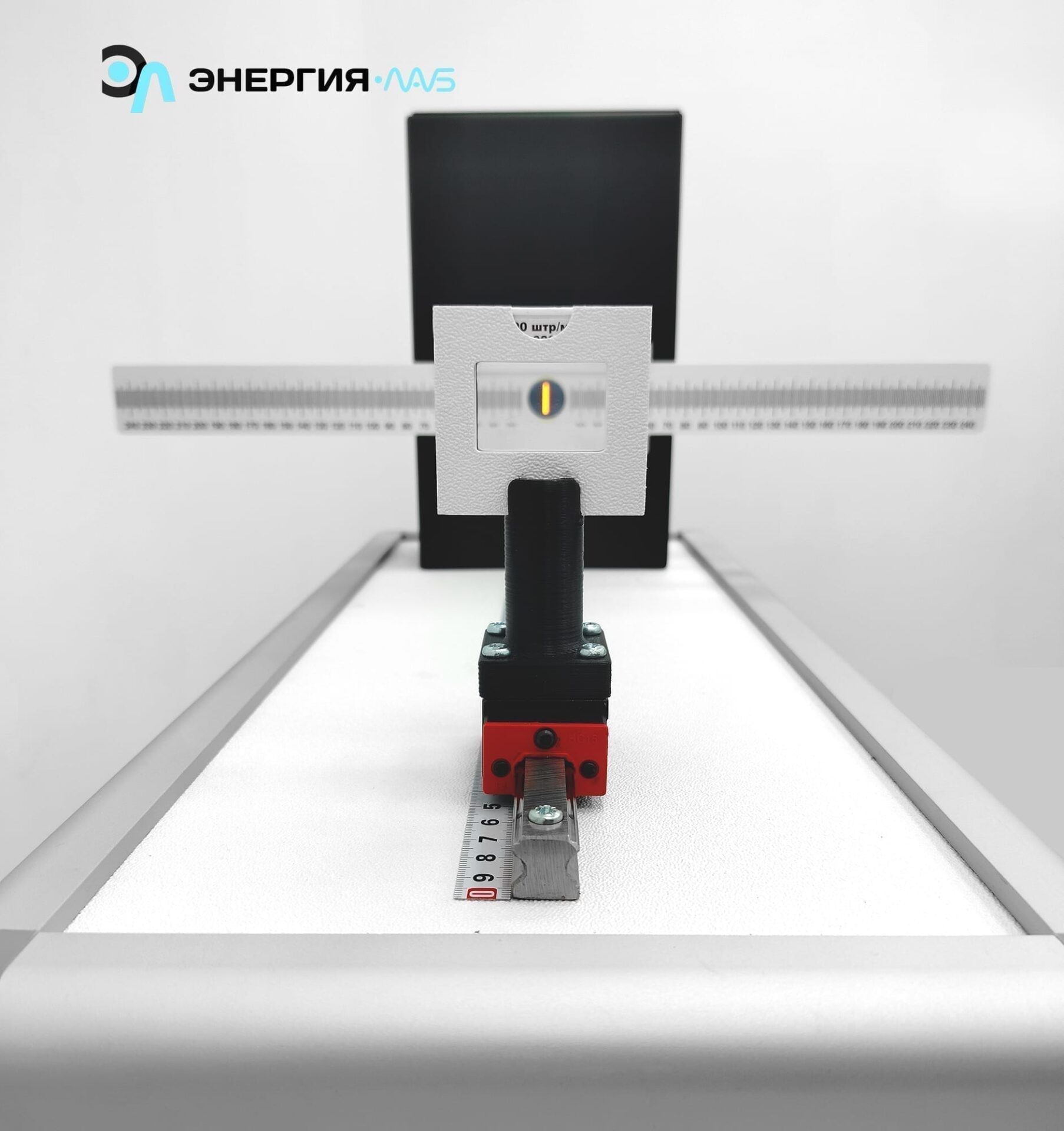

Спектрді бақылау үшін ұстағышқа орнатылған 1 мм-ге 500 сызықты дифракциялық тор қолданылады.
Дифракциялық тордан қозғалатын шкалаға дейінгі қашықтықты анықтау үшін миллиметрлік сызғыш орнатылған.
Басқару блогы сызаттарға, чиптерге және басқа да зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы 4 мм, ақ түсті, жасыл түсті құрылымы бар ABS пластиктен жасалған. Басқару блогының алдыңғы панеліндегі барлық қажетті жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
Кірістірілген басқару жүйесі мыналарды қамтамасыз етеді:
— тұғырды қосу және өшіру;
— спектрлік түтіктің қуатын қосады және өшіреді.
