Сипаттама
Оқу стенді су шығынын өлшеуіштерді, олардың жұмыс істеу принциптерін және шығынды өлшеу әдістерін зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.

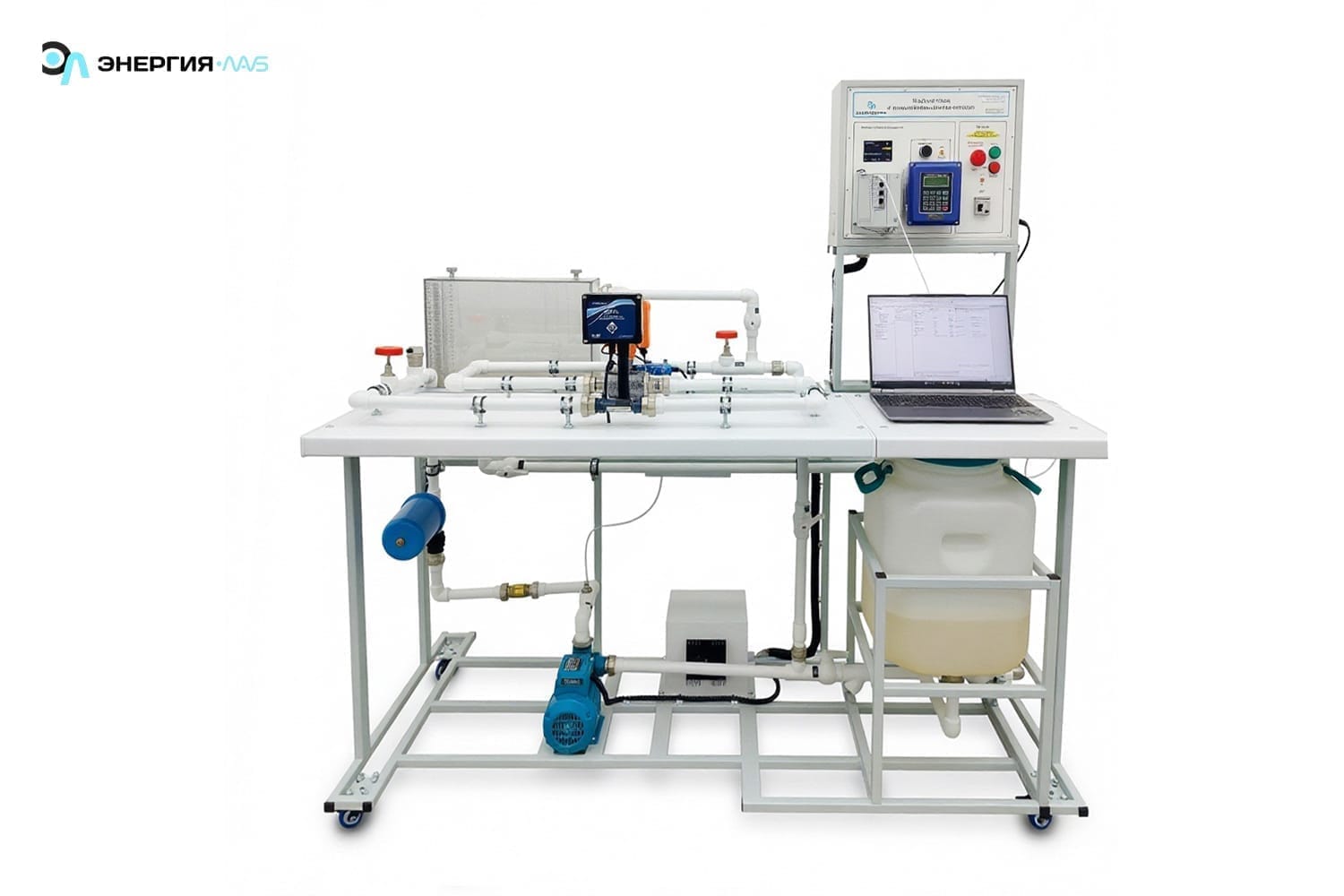

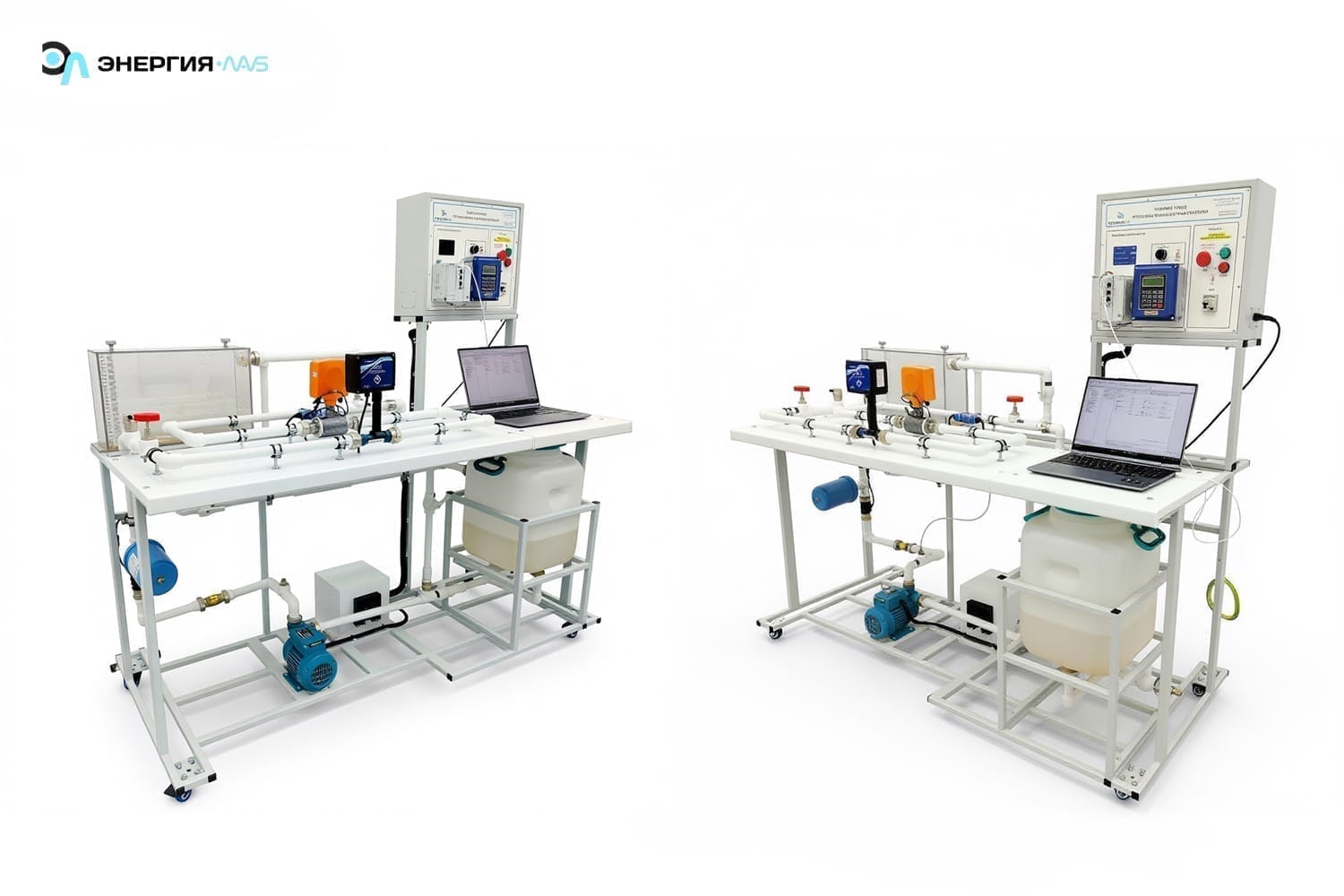

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жинақталған. Стендті басқару блогы және гидравликалық жүйе раманың негізіне орнатылған.
Сумен жабдықтау жүйесі орталықтан тепкіш сорғыдан, технологиялық резервуардан және клапан жүйесінен тұрады.
Ағынды өлшеу жүйелеріне мыналар жатады:
— өлшеуіш ыдыс;
— ультрадыбыстық шығын өлшегіш;
— электромагниттік шығын өлшегіш;
— құйынды шығын өлшегіш.
Өлшеу ыдысы, плексигласс, толып кету және өлшеу шкаласымен жабдықталған.

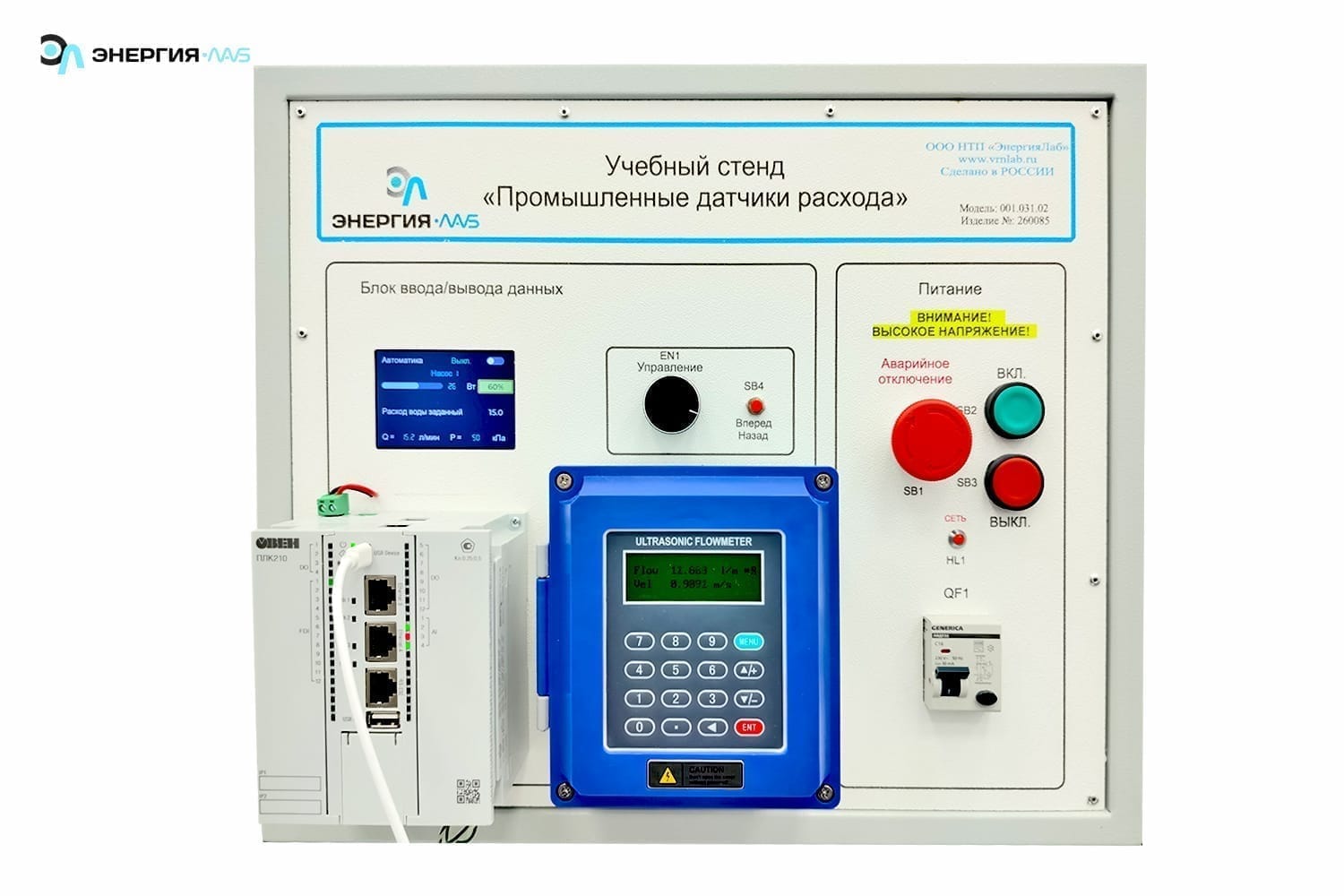

Су өлшеу жүйесіне жиілікті реттейтін орталықтан тепкіш сорғы арқылы беріледі. Сорғы басқару блогынан басқарылады (қосу және өнімділік). Стендте орнатылған сенсорлар өлшеу жүйесіне қосылған.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
