Сипаттама

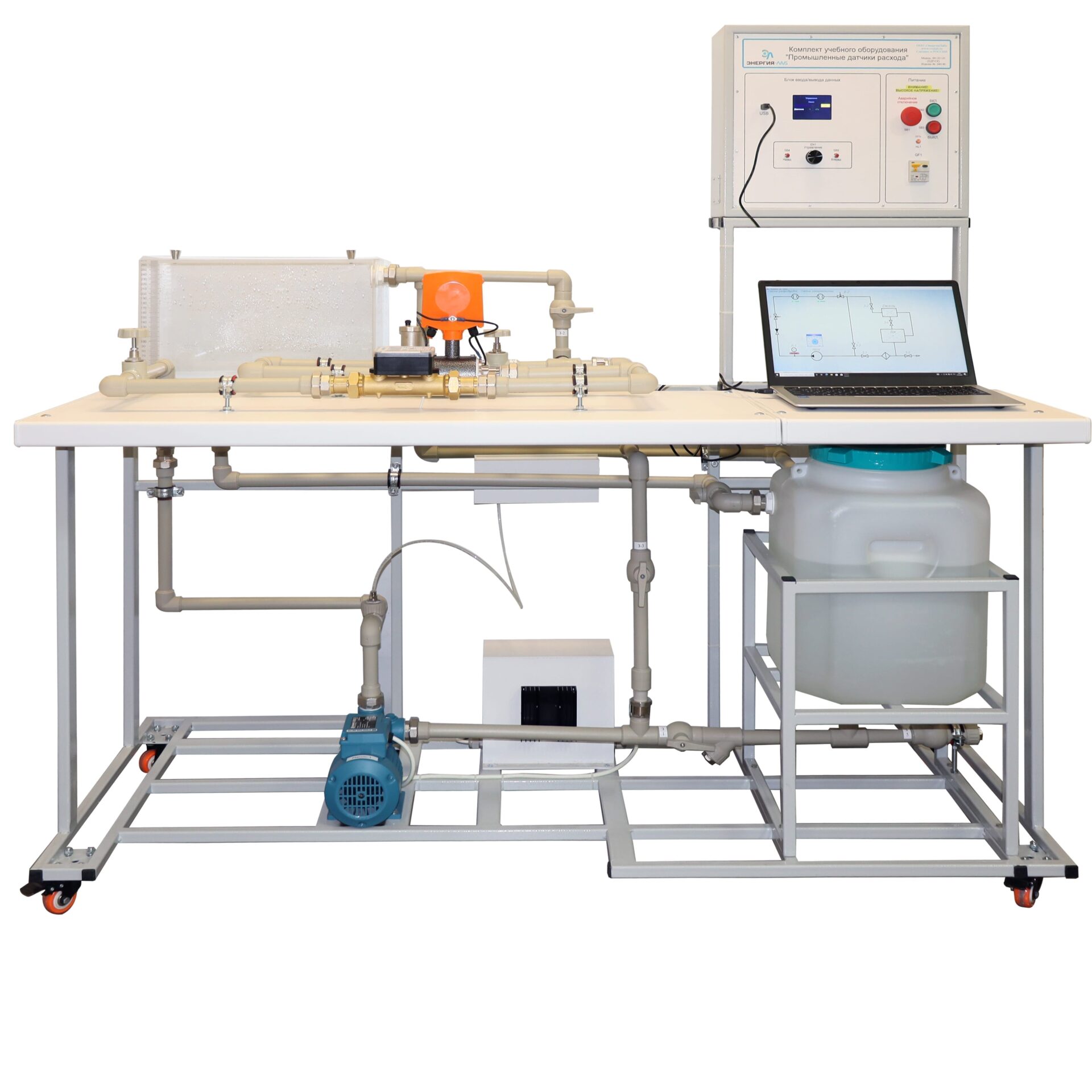

Оқу жабдықтарының жиынтығы су шығынын өлшегіштерді, олардың жұмыс істеу принциптерін және шығынды өлшеу әдістерін зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Стенд ұнтақпен қапталған металл профильден жасалған жақтау негізіне жинақталған.
Гидравликалық жүйе жақтау негізіне орнатылған және басқару блогы орнатылған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған және сумен жабдықтау жүйесінен және әртүрлі құрылғылары бар шығынды өлшеу жүйесінен тұрады.
Сумен жабдықтау жүйесі орталықтан тепкіш сорғыдан, технологиялық резервуардан және клапан жүйесінен тұрады.
Ағынды өлшеу жүйелеріне мыналар жатады:
— өлшеуіш ыдыс;
— ультрадыбыстық шығын өлшегіш;
— электромагниттік шығын өлшегіш.
Қалыңдығы 6 мм плексигластан жасалған өлшеуіш ыдыс. Өлшеу ыдысы рамаға арнайы тіреуіш құрылымның көмегімен бекітіледі. Өлшеу ыдысы толып кетумен жабдықталған. Өлшеу ыдысы өлшеуіш шкаламен жабдықталған.
Су өлшеу жүйесіне жиілікті реттейтін орталықтан тепкіш сорғы арқылы беріледі. Сорғы басқару блогынан басқарылады (қосу және өнімділік).
