Сипаттама

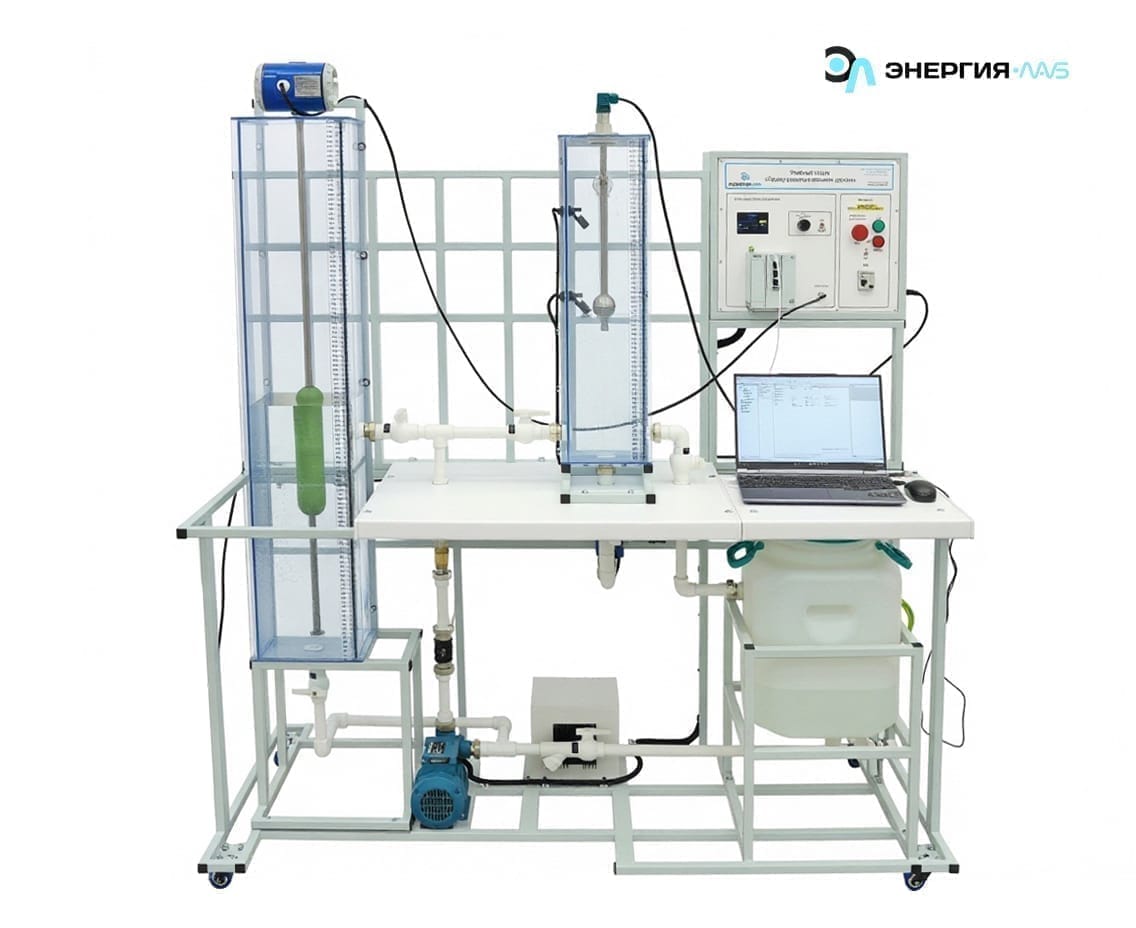

Оқу стенді деңгей датчиктерін, олардың жұмыс істеу принциптерін және деңгейді өлшеу әдістерін зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.

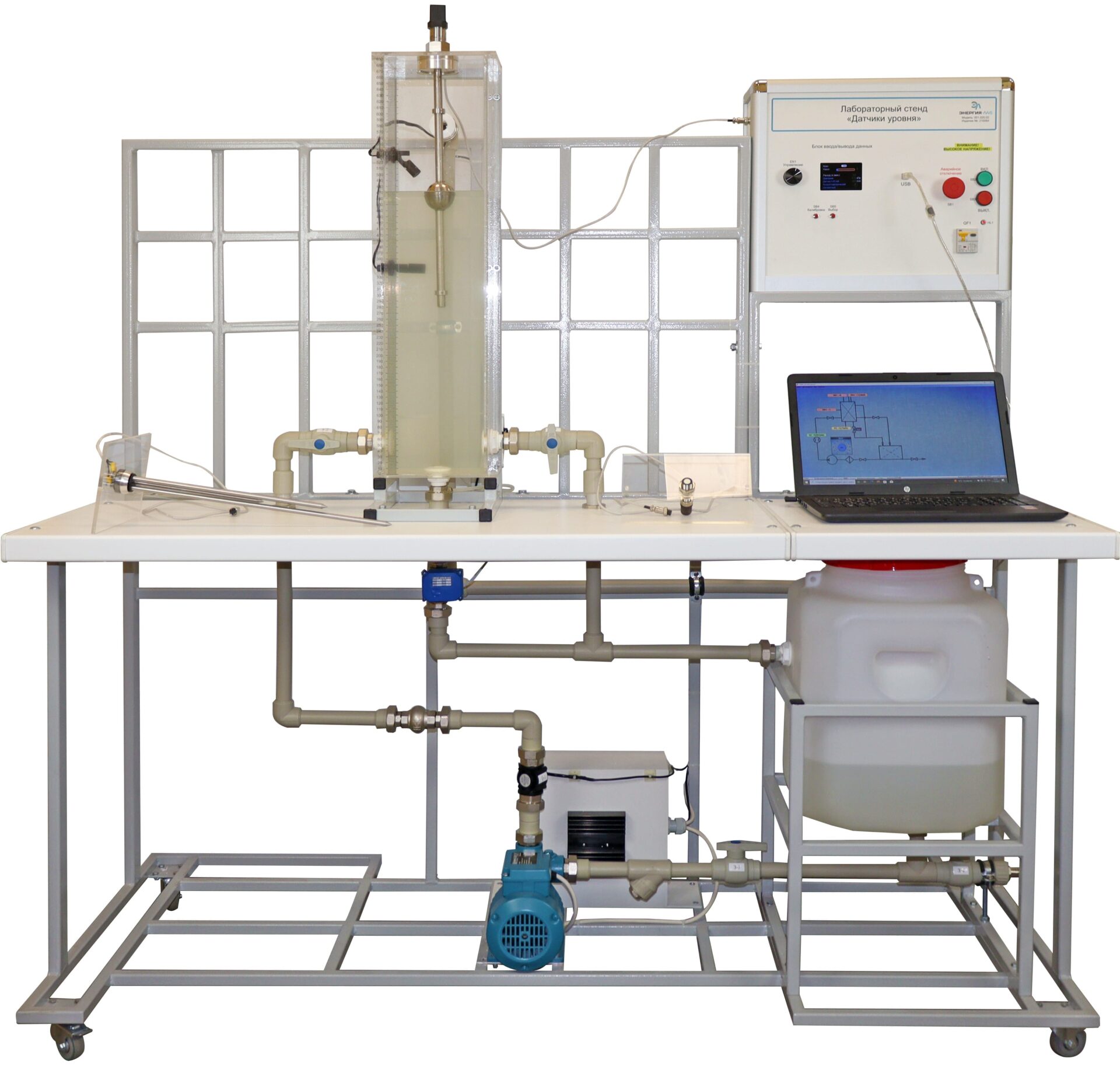

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жинақталған. Стендті басқару блогы және гидравликалық жүйе раманың негізіне орнатылған.
Сумен жабдықтау жүйесі технологиялық резервуар сорғысынан, циркуляциялық сорғыдан, технологиялық резервуардан, демпферлік жүйеден және электромагниттік клапаннан тұрады.
Деңгейді өлшеу жүйелеріне мыналар жатады:
— өлшеуіш ыдыс;
— кондуктометриялық деңгей датчигі;
— дискретті қалтқы деңгейінің сенсоры;
— аналогтық қалқымалы деңгей датчигі;
— мембраналық типті гидростатикалық қысым деңгейінің датчигі;
— ультрадыбыстық деңгей сенсоры,
— оның өлшеу контейнеріне орнатылған магнитостриктивтік деңгей сенсоры.
Қалыңдығы 6 мм плексигластан жасалған өлшеуіш ыдыс. Өлшеу ыдысы рамаға ұнтақ бояумен қапталған металл профильден жасалған арнайы тірек құрылымы арқылы бекітіледі. Өлшеу ыдысы толып кетумен жабдықталған. Өлшеу ыдысы өлшеуіш шкаламен жабдықталған.
Өлшеу ыдысына су айналым сорғысының көмегімен 40 литрлік технологиялық ыдыстан беріледі. Сорғы басқару блогынан басқарылады (қосу және өнімділік).

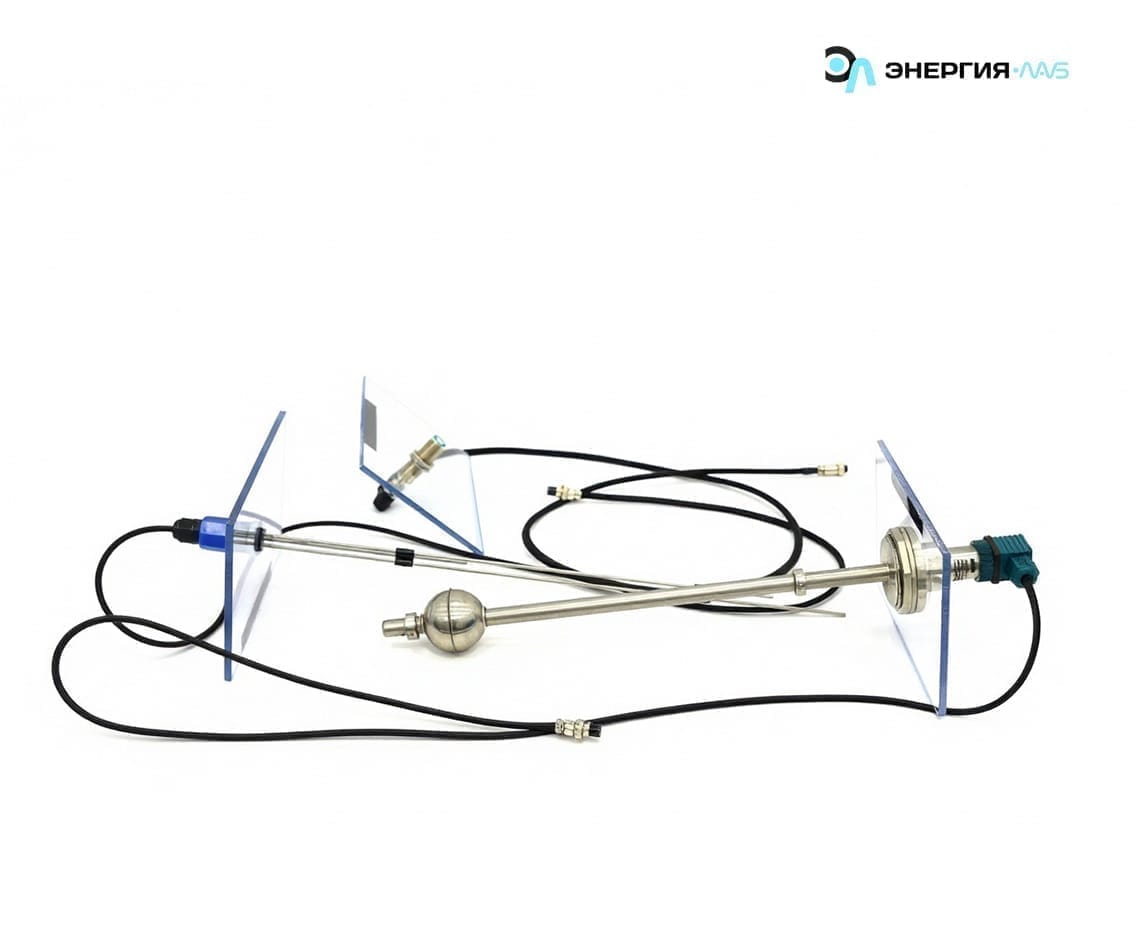

Деңгейлік датчиктер өлшеу контейнерінің үстіне орнатылады: кондуктометрлік, қалқымалы аналогтық, ультрадыбыстық, олар басқару блогының бүйірлік панелінде орнатылған қосқыш арқылы басқару блогына қосылады.
Өлшеу контейнерінде, бүйірлік панельде басқару блогына қосылған 2 дискретті қалтқы деңгейінің датчигі орнатылған.
Басқару блогына жалғанған өлшеуіш ыдыстың түбіне тензорезистивті мембраналық қысым датчигі орнатылған.
Тұғырға орнатылған сенсорлар өлшеу жүйесіне қосылған.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
