Сипаттама
Зертханалық қондырғы «Оптика» бөлімінің «Физика» пәні бойынша зертханалық және практикалық сабақтар циклін өткізуге арналған және оптикалық сәулеленудің толқындық сипатын эксперименттік түрде растайтын тәжірибелер сериясын жүргізуге мүмкіндік береді.

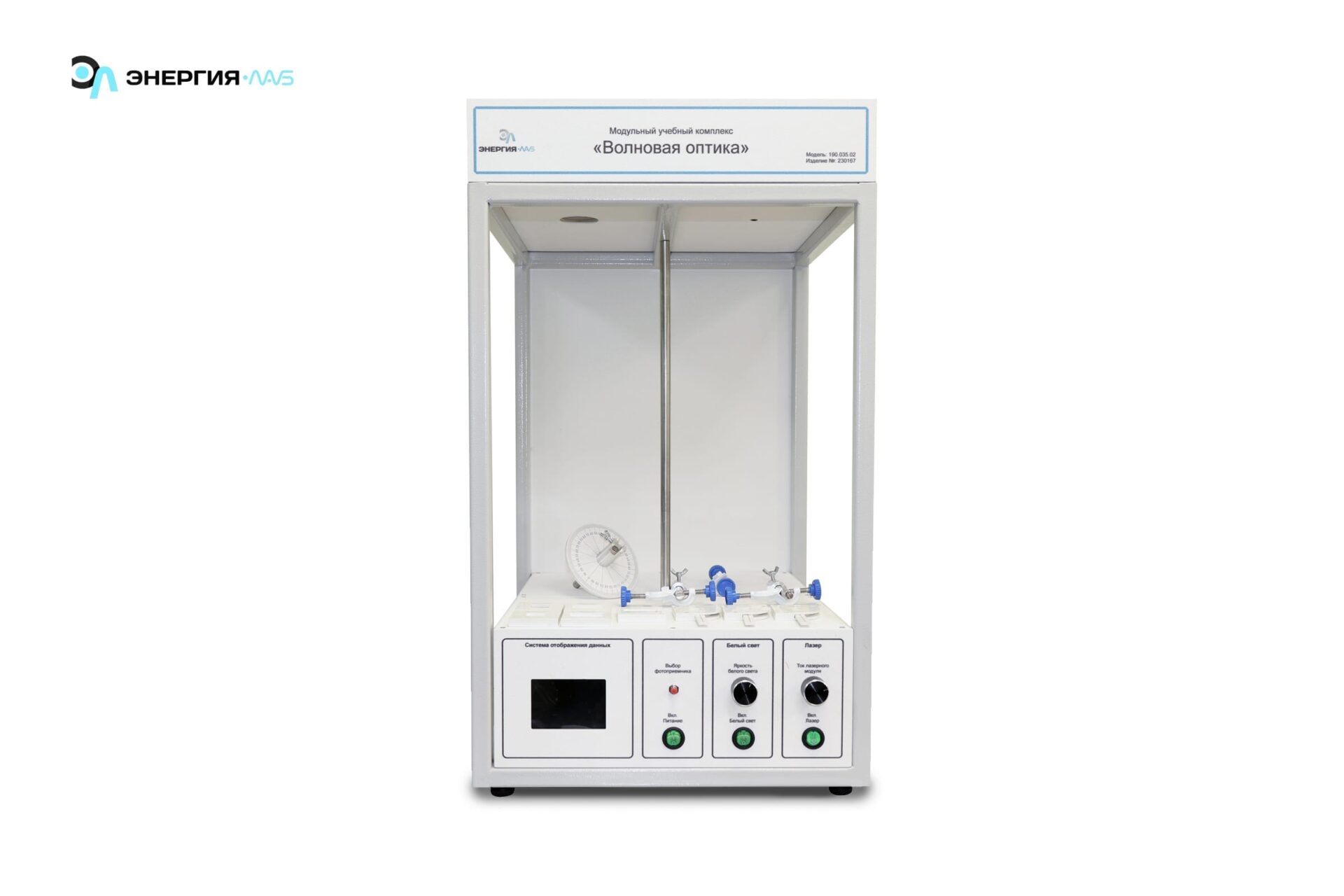

Зертханалық қондырғы механикалық және электронды блоктан тұратын жұмыс үстелі типті кеңістіктік құрылым болып табылады.
Рама болат профильден жасалған, ұнтақпен қапталған, құрылымның тұрақтылығы мен қаттылығын қамтамасыз ететін аяқтарға орнатылған.
Механикалық блок тәжірибенің оптикалық сұлбасын құруға, сонымен қатар оптикалық схема элементтерінің өзара орналасуын өзгертуге арналған.
Механикалық блоктың жоғарғы жағында оптикалық сәулелену көздерінің модулі орналасқан:
— кірістірілген ақ жарық көзі (жоғары температурадағы қыздыру ақ жарық шамы);
— 635 нм толқын ұзындығы бар кіріктірілген лазерлік модуль (жартылай өткізгіш лазер).
Оптикалық сәулелену көздерінің параметрлері электронды блоктың көмегімен басқарылады.
Механикалық блоктың ортасында тік штатив орналасқан, оған тәжірибелік үлгілері бар жақтауларды орнату үшін сақина қыстырғыштары бар кронштейндер жылжымалы бекітілген.
Өлшеу үшін механикалық оқу шкалалары қолданылады.
Электрондық блок сəулелендіру құралдарының қарқындылығын реттеуді қамтамасыз етуге, сондай-ақ ақ жарық көзі мен лазерлік модульдің сəулелену қарқындылығын, кернеуі мен тоғын өлшеуге арналған.
