Зертханалық стенд «АБС бар автомобильдің гидравликалық тежеу жүйесі»

Сипаттама

Зертханалық стенд ABS бар автомобильдің гидравликалық тежеу ​​жүйесін зерттеуге арналған.

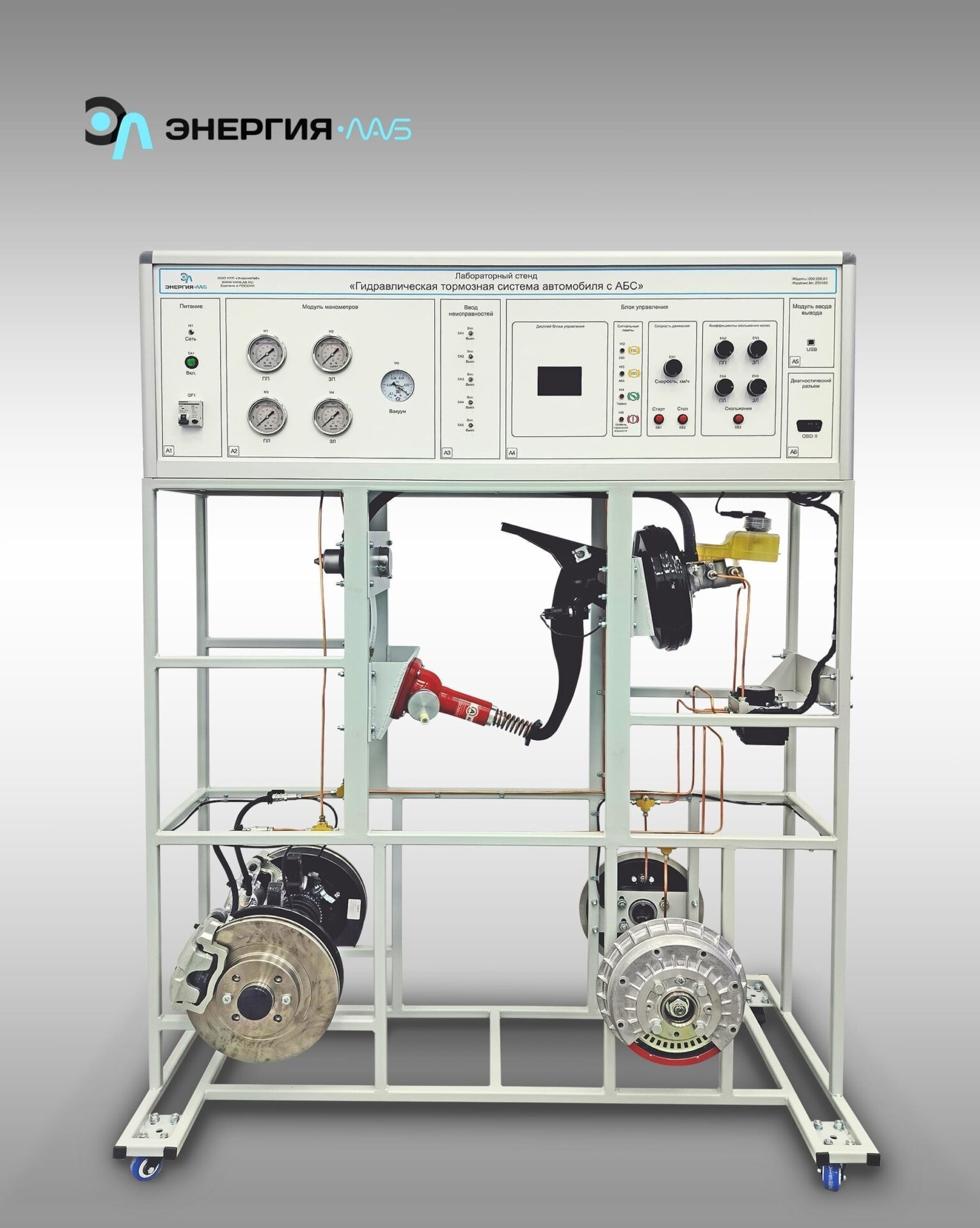

Зертханалық стенд тік жақтау құрылымы болып табылады, оның алдыңғы панелінде мыналардан тұратын стендтің басқару пульті бар:
— әрбір дөңгелектің гидравликалық тежегіш жетегіндегі 4 сұйықтық қысымын өлшегіш;
— вакуумдық күшейткіштегі вакуумды өлшеуіш;
— ақаулық енгізу блогы;
— жарық сигнализациясы блогы;
— OBD-II диагностикалық блогы;
— стендті басқару блогы.
Фрейм құрылымында мыналар орнатылған:
— ABS модулі;
— вакуумдық күшейткіші бар бас тежегіш цилиндрі, педаль, педальды құлыптау механизмі;
— қосқышы бар вакуумдық сорғы;
— жылдамдық сенсорлары бар 2 алдыңғы дискілі тежегіштер;
— жылдамдық сенсорлары бар 2 артқы тежегіш барабан.
ABS қондырғысы ретінде ВАЗ автокөлігінің блогы пайдаланылды.
