Сипаттама
Оқу зертханалық стенд абсолютті қара және сұр денелердің сәулелену заңдылықтарын қарастыруға мүмкіндік беретін шам жіпінің энергетикалық жарқырауының температураға тәуелділігін зерттеуге арналған.

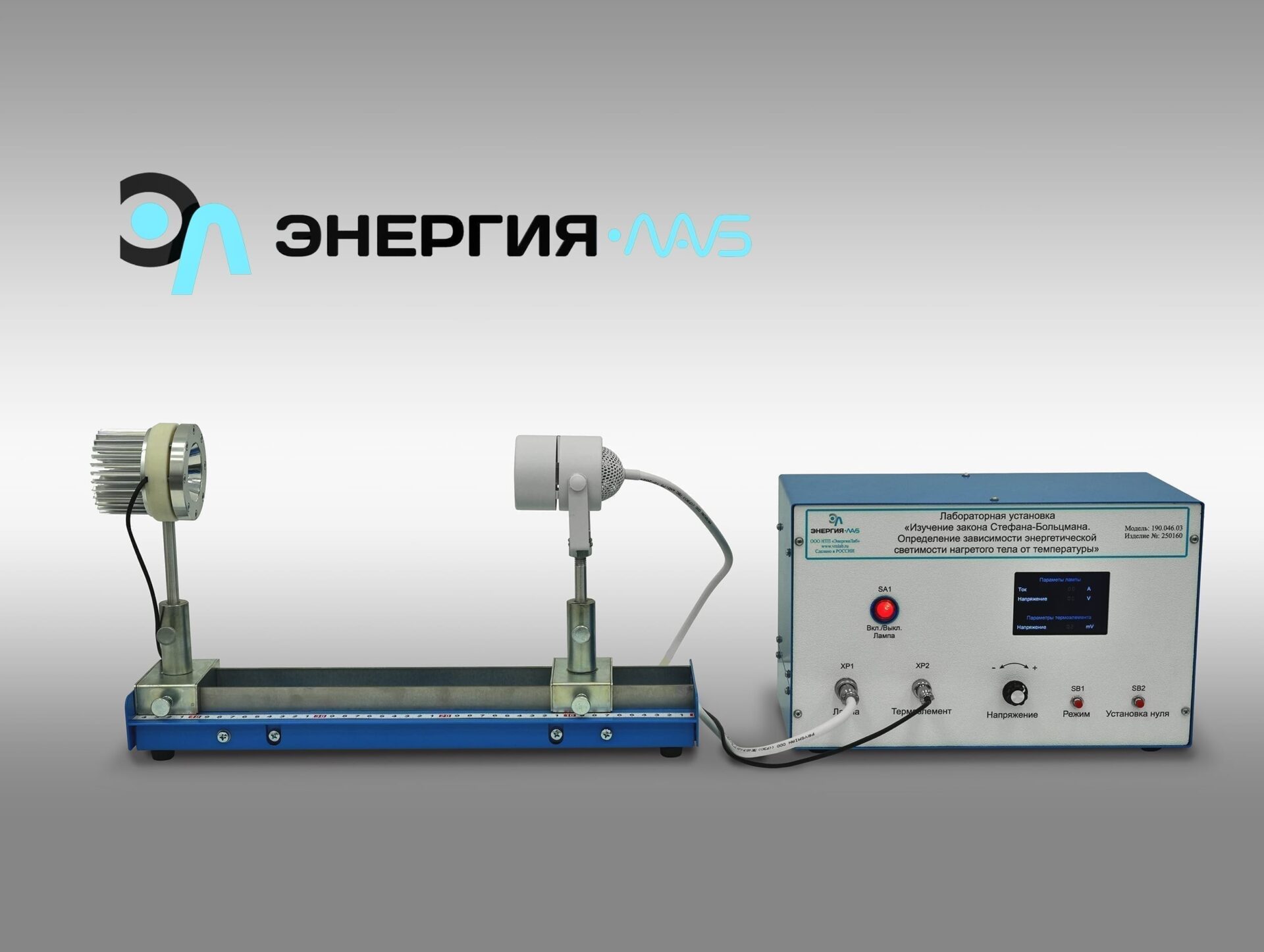

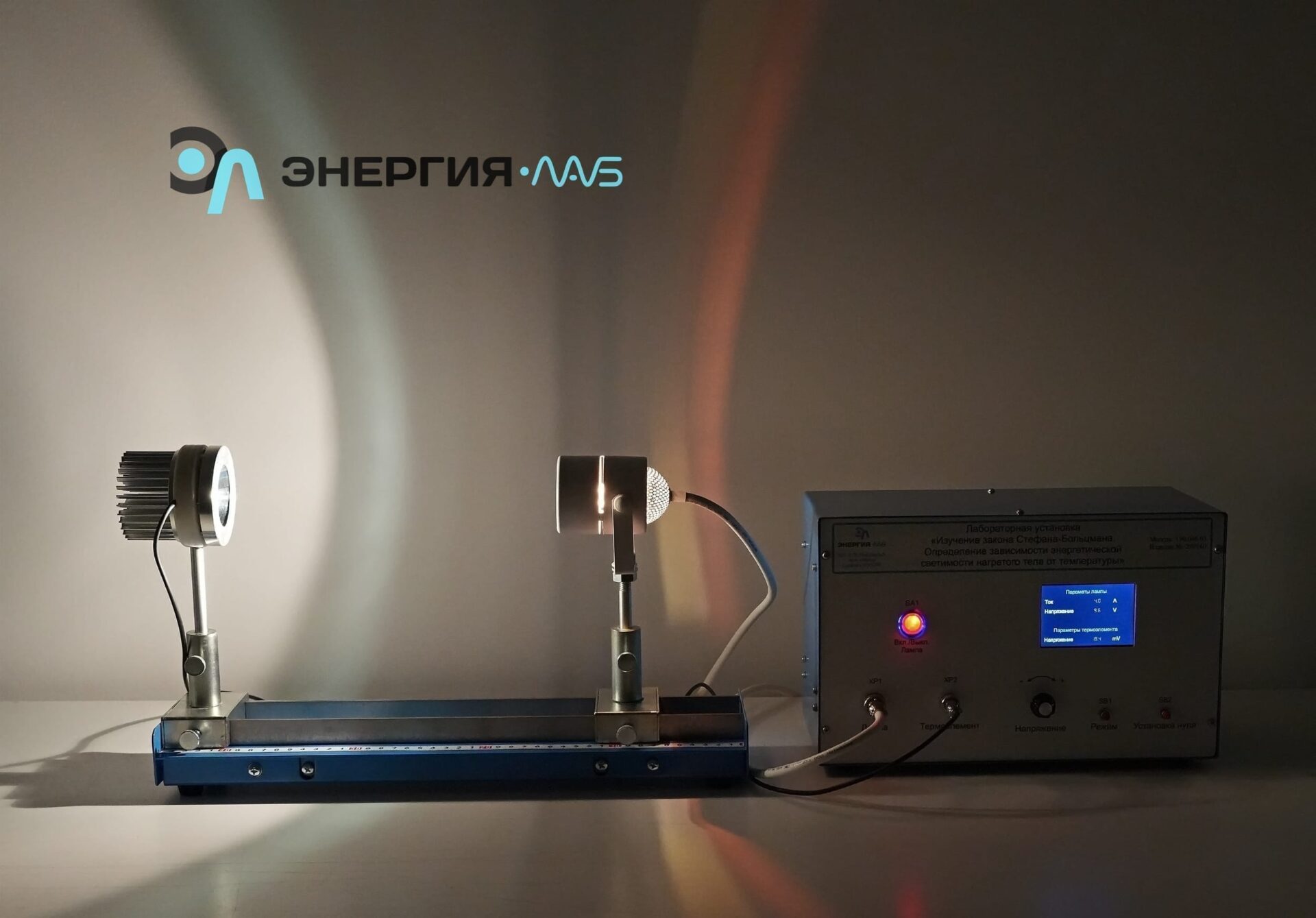

Зертханалық қондырғы екі бөліктен тұрады: қыздырылған дененің энергетикалық жарқырауының температураға тәуелділігін анықтауға арналған модуль және басқару блогы.
Модуль мыналардан тұратын тәжірибелік қондырғы болып табылады:
— жылу сәулелену көзі — корпусқа орнатылған және ұстағышқа орнатылған галогендік шамның вольфрам талшығы;
— жылу сәулесін қабылдағыш — радиатор корпусында орнатылған және ұстағышқа орнатылған жанаспайтын температура сенсоры;
— ұстаушылардың жылжымалы қосылыстары;
– сызғышы бар оптикалық орындық.
Жылулық сәулелену көзі ретінде қызмет ететін қыздыру шамы қуат көзіне қосылған. Шамның жұмыс жағдайындағы кедергісін Ом заңы арқылы шамдағы кернеуді вольтметрмен және ток күшін амперметрмен өлшеу арқылы табады. Жіптің температурасына байланысты қарсылықты өлшеу нәтижелері бойынша жіптің температурасы табылады.
Шамның жылулық сәулеленуінің қарқындылығының өзгерістері электр тізбегінде пайда болған термоЭҚК өлшеу үшін күшейткіш арқылы мультиметр қосылған жылу сәулелену қабылдағышымен (байланыссыз температура датчигі) жазылады.
Өлшеу құралдары басқару блогында орналасқан.
