Сипаттама
Стенд автоматты басқару жүйесінің негіздерін оқуға арналған. Көрнекі түрде зерттеуге мүмкіндік береді: кері байланысты бақылау принципіне негізделген ауа температурасына арналған АБЖ; объектіні басқару және оның өтпелі реакциясын жою; өлшеу және көрсетудің техникалық құралдары.

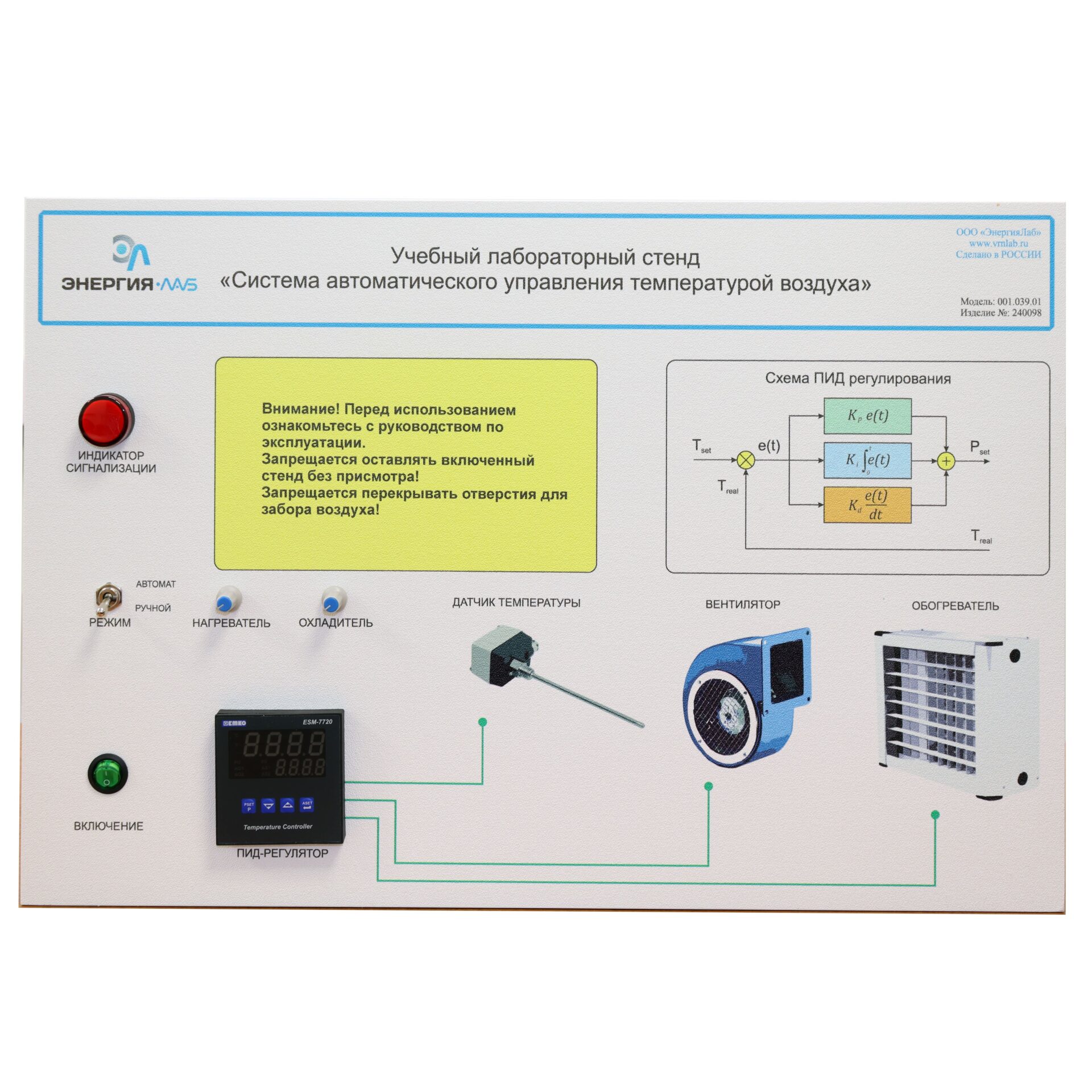

Жаттығу стенді металл немесе пластик қапта жасалған. Стендте жұмыс режимінің қосқышы бар. Тұғырда тұғырдың қуатын қосу түймесі бар. Стендте температура сенсорлары, желдеткіш, ауа жылытқышы және PID басқару заңының диаграммасы көрсетілген. Стендте қысқа тұйықталудан қорғау орнатылған.
Зертханалық стенд ауа камерасындағы температураны бақылауға мүмкіндік береді.
Есептегіш реттегіш PI реттеу заңына сәйкес басқару сигналын жасайды, есептегіш реттегіш PD реттеу заңына сәйкес басқару сигналын жасайды және есептегіш реттегіш PID реттеу заңына сәйкес басқару сигналын жасайды.
Реттегіште әртүрлі типтегі температура сенсорларын қосу үшін әмбебап кіріс бар. Салқындату және қыздыру элементтері қоректендіру кернеуіне байланысты олардың әсерінің қарқындылығын өзгерту мүмкіндігіне ие. Температура сенсоры PID контроллері кірісімен үйлесімді.
