Сипаттама

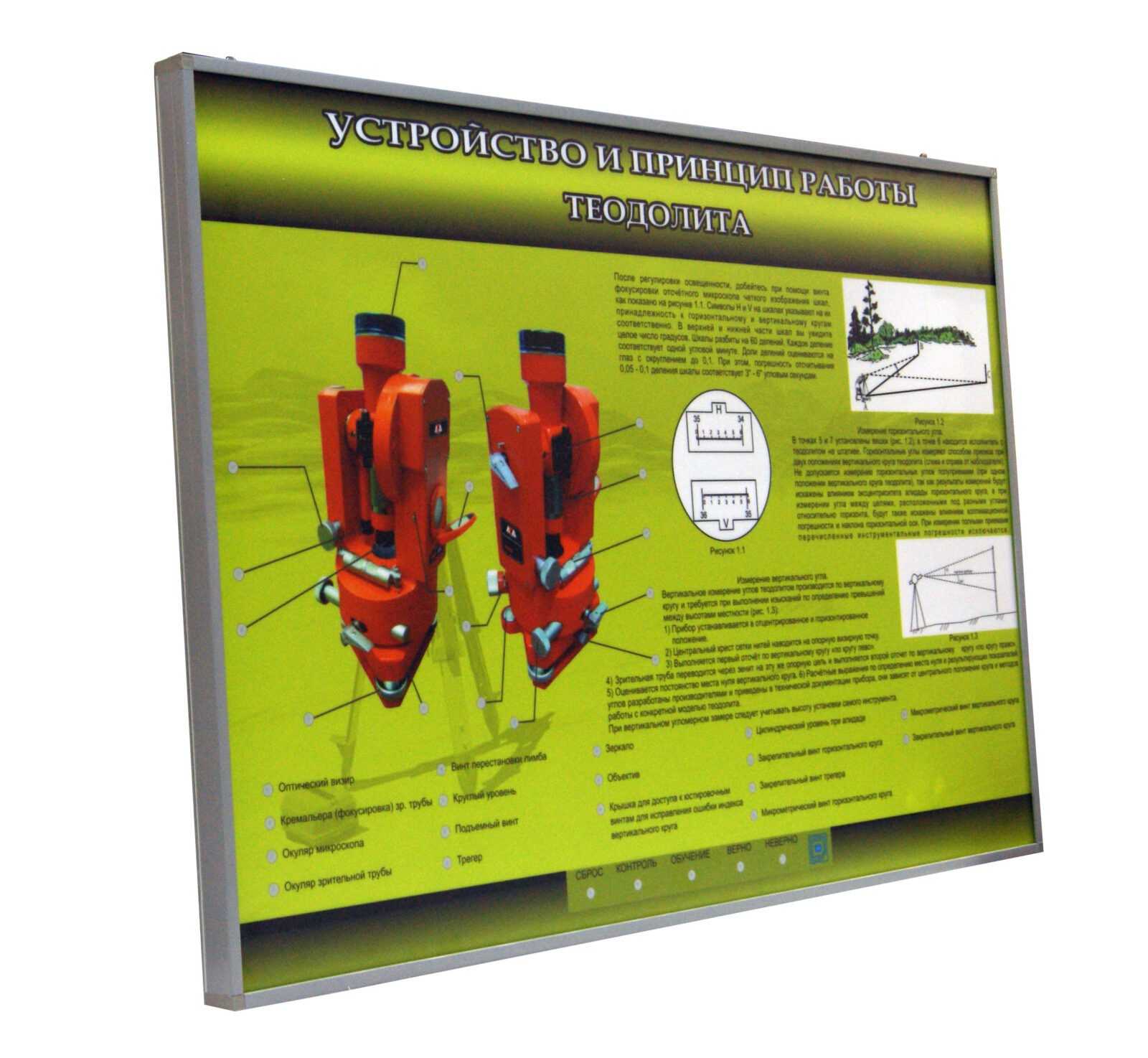

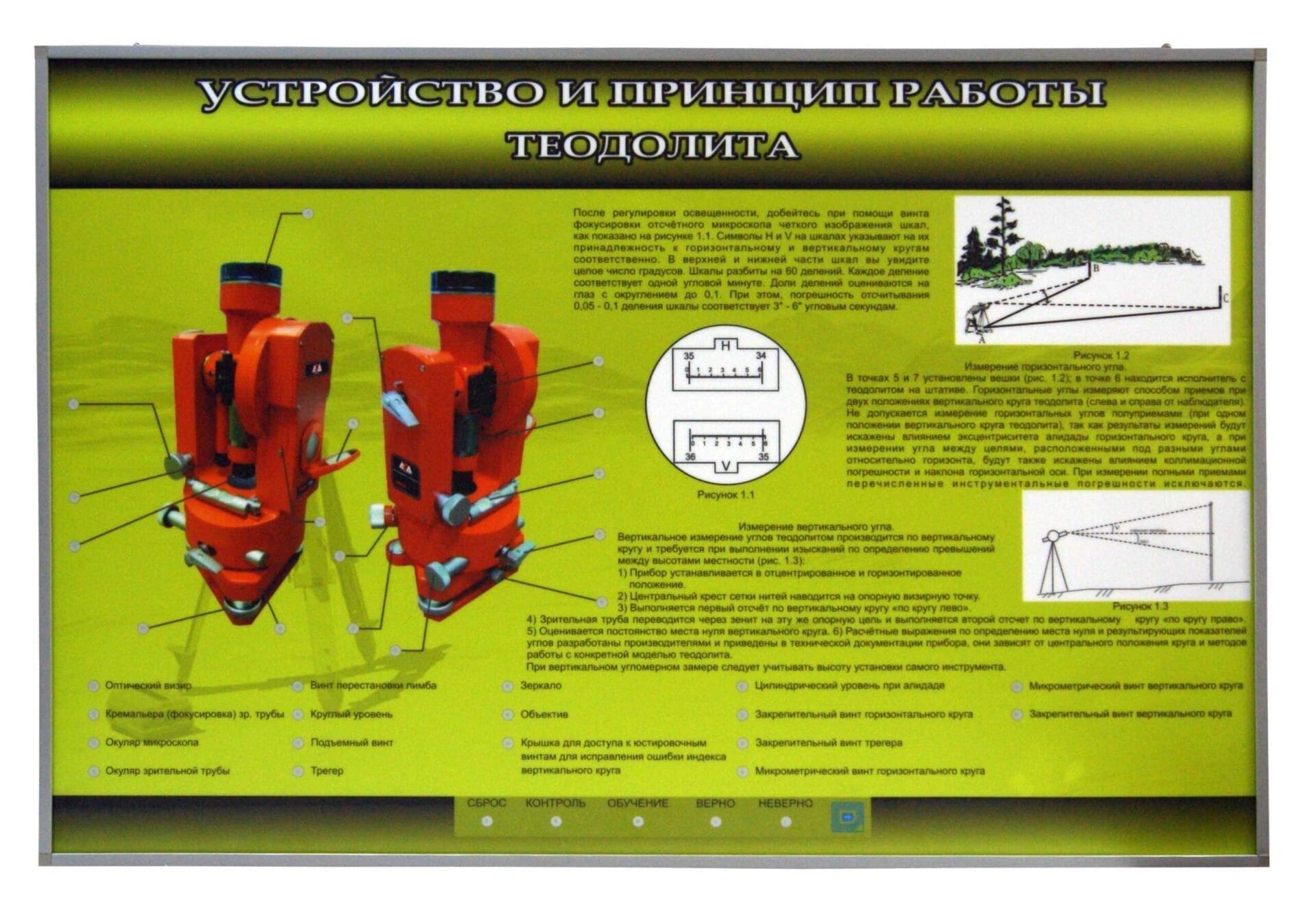

«Теодолиттің конструкциясы және жұмыс істеу принципі» динамикалық жарықты планшеттік стенд бастауыш және орта кәсіптік білім беретін мамандандырылған оқу орындарында теодолиттің жұмыс істеу принципін зерттеуге арналған.
Тірек — қалыңдығы 55 мм алюминий жақтауда қалыңдығы 4 мм пластиктен жасалған қатты алдыңғы панель. Алдыңғы панельдегі жазулар, диаграммалар мен белгілер мөлдір полиуретанды жабыны бар түрлі-түсті УК термиялық басып шығару арқылы жасалған. Микропроцессорлық жүйе кадрдың ішінде орналасқан. Микропроцессорлық жүйе стендтік модульдерді басқаруға, деректерді жинауға және өңдеуге арналған. Жүйе ARM архитектурасы бар 32-биттік микроконтроллерге негізделген.
Микропроцессорлық жүйені қосымша модульдерді қосу арқылы кеңейтуге болады, олармен байланыс RS485 интерфейсі арқылы жүзеге асырылады; бір уақытта қосылған модульдердің саны интерфейстің жүктеу мүмкіндіктерімен ғана шектеледі. RS485 желілеріндегі айырбас бағамы 9600-ден 115200-ге дейін болуы мүмкін. LCPE (LAB Communication protocol Engineering) алмасу протоколы ELAB бағдарламалық пакетінен деректер алмасуды және әртүрлі модульдерді басқаруды оңай ұйымдастыруға мүмкіндік беретін әмбебап протокол болып табылады.
Жұмыс процесін анық көрсету үшін алдыңғы панельде динамикалық жарықдиодты артқы жарықтандыру орнатылған.
RFID тегтеріне негізделген оқыту және білімді бақылау жүйесі енгізілді.
