Сипаттама

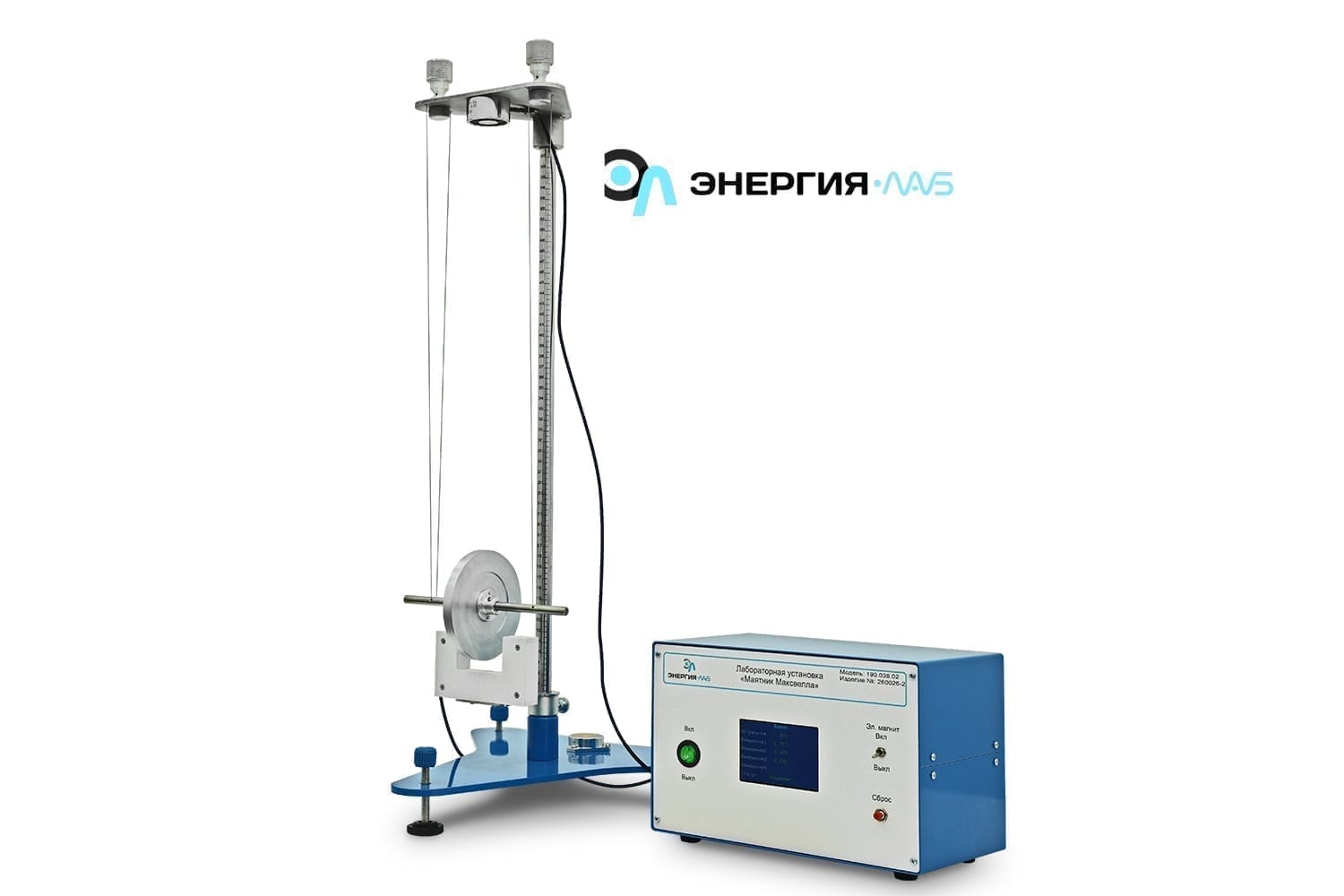

Зертханалық қондырғы айналмалы қозғалыстың негізгі сипаттамалары мен ерекшеліктерін зерттеуге, цилиндрлік үлгінің – маховиктің инерция моментін зерттеуге арналған.
Бифилярлы суспензияның орнын реттеу бұрандаларымен бекіту және реттеу үшін негіздің тік тірегіне кронштейн бекітілген. Кронштейнге маятникті бекітуге арналған электромагниттік құрылғы орнатылған.
Маятниктің қозғалыс уақытын жазу үшін тірекке оптикалық сенсор орнатылған.
Маятниктің қозғалыс уақытының кері санағы электромагнит өшірілгенде басталады, оптикалық сенсор диск оның жанынан өткен кезде кері санақты тоқтатады.
Маятник – оське орнатылған, екі талшықты суспензияға ілінген диск. Маятник осі диаметрі 8 мм болатын жылтыратылған болат білік болып табылады.
Тік бағанада миллиметрлік шкала бар, ол маятниктің жүрісін анықтау үшін қолданылады.
Өлшеу блогы маятникті жоғарғы қалыпқа бекітуге арналған құрылғының электромагнитін басқаруға және Максвелл маятникінің жоғарғы позициядан (электромагниттік қысқыш босатылған кезде) төменгі позицияға (оптикалық сенсордың тіркеу аймағында) қозғалыс уақытын өлшеуге арналған.
